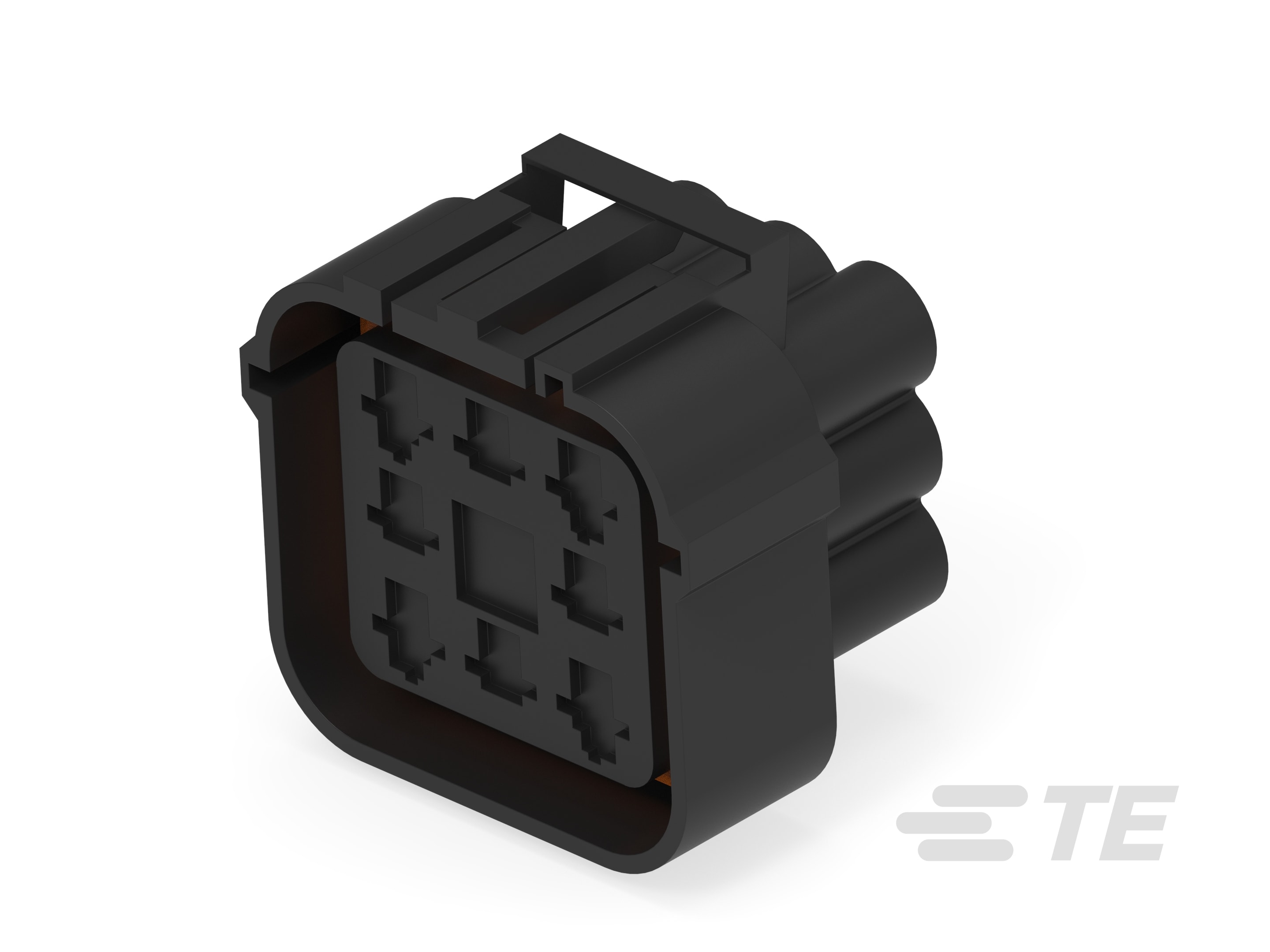

344079-1
8 Position Housing, Housing for Female Terminals, Wire-to-Wire, 9 mm [.354 in] Centerline, Sealable, Black, Wire & Cable, Ultra-Fast 250
344079-1
8 Position Housing, Housing for Female Terminals, Wire-to-Wire, 9 mm [.354 in] Centerline, Sealable, Black, Wire & Cable, Ultra-Fast 250
-
- AMP
- Ultra-Fast 250
- TE 内部编号 344079-1
- TE 内部产品描述 RECPT. HSG. ASSY. 8 WAY
-
连接器和壳体类型 : 母端子护套
-
位数 : 8
-
可密封 : 是
-
行数 : 3
-
能够保证连接器位置 : 否
文档
产品图纸
- 8 WAY RECEPTACLE HSG ASSY ECONOSEAL 3 HIGH CURRENT ENG_CD_344079_E.pdf 英文版本
- 8 WAY RECEPTACLE HSG ASSY ECONOSEAL 3 HIGH CURRENT 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_344079-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_344079-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_344079-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_344079-1_C.3d_stp.zip 英文版本
数据表/目录页
- Product Datasheet ENG_DS_344079-1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 端子上
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 8
-
行数 : 3
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 6.3mm
-
对接公端宽度 : 6.3 mm [ .25 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 9 mm [ .354 in ]
尺寸
-
连接器高度 : 37.45 mm [ 1.47 in ]
-
产品长度 : 43.85 mm [ 1.72 in ]
-
产品宽度 : 35.75 mm [ 1.41 in ]
其他
-
能够保证连接器位置 : 否
