34345

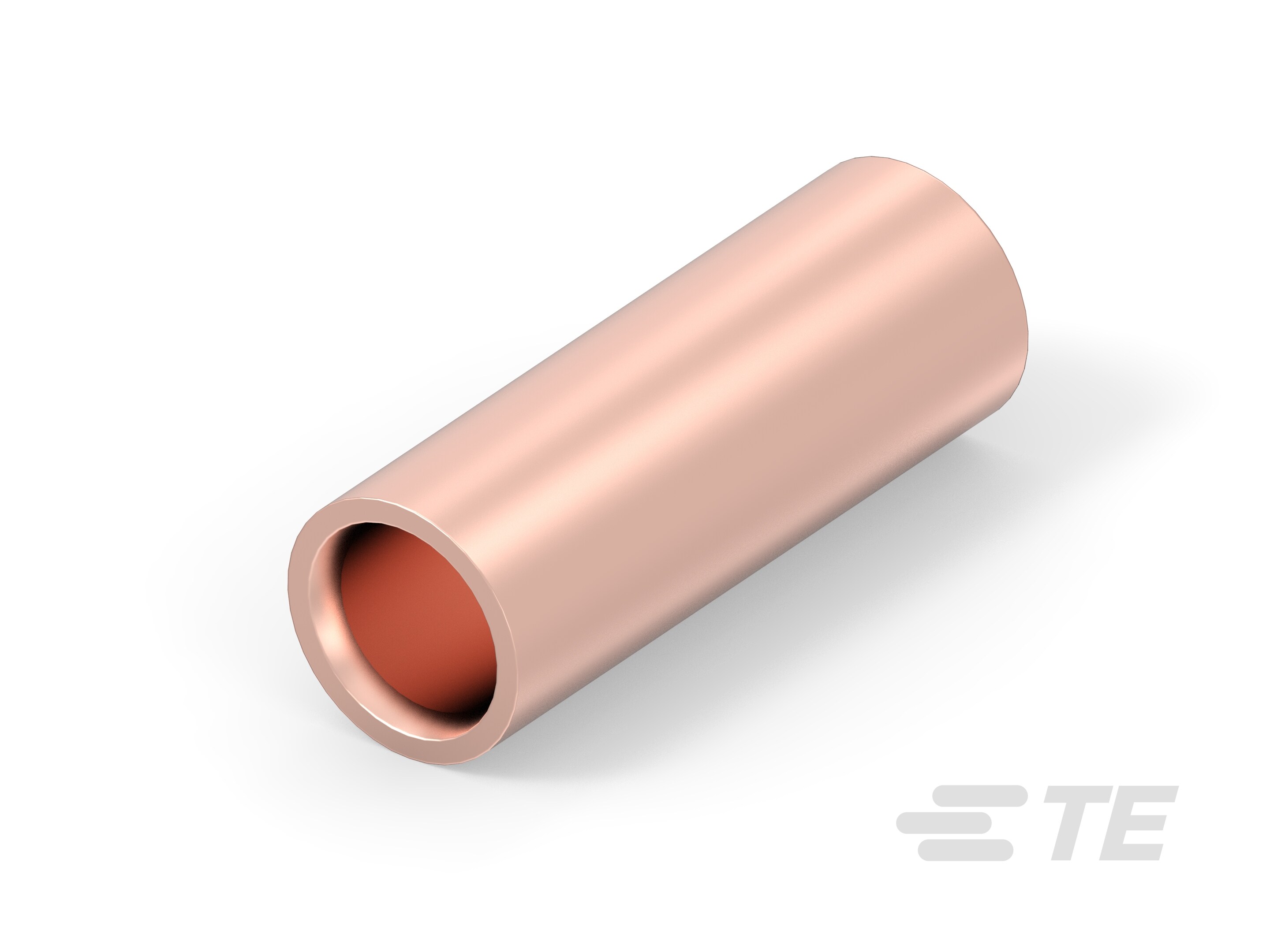

Butt Splice, 6 AWG, 13 – 15 mm² Wire, Serrated, 20.8 – 33.1 kcmil, 20800 – 33100 CMA, Copper, 25.78 mm [1.015 in] Length, Loose Piece, Closed Barrel
34345
Butt Splice, 6 AWG, 13 – 15 mm² Wire, Serrated, 20.8 – 33.1 kcmil, 20800 – 33100 CMA, Copper, 25.78 mm [1.015 in] Length, Loose Piece, Closed Barrel
-
- SOLISTRAND
- TE 内部编号 34345
- TE 内部产品描述 BODY BUTT SPLICE 6
-
接头类型 : 对接接头
-
线径 (AWG): 6
-
线径 (mm²): 13 – 15
-
可密封 : 否
-
接头特性 : 锯齿
文档
产品图纸
- WIRE SPLICE, BUDGET, BUTT, WIRE SIZE 6 英文版本
- WIRE SPLICE, BUDGET, BUTT, WIRE SIZE 6 C_34345_O.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_34345_H.pdf 3D
- 下载查看 ENG_CVM_CVM_34345_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_34345_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_34345_H.3d_stp.zip 英文版本
数据表/目录页
- Digital Data Sheet ENG_DS_Product_Digital_Data_Sheet_34345_1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头附件类型 : 接头
-
接头类型 : 对接接头
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
接头特性 : 锯齿
接触件特性
-
端子电镀材料 : 锡
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 6
-
线径 (mm²): 13 – 15
-
压线筒内径 : 6.01 mm [ .237 in ]
-
线径 (kcmil): 20.8 – 33.1
-
线径 (CMA): 20800 – 33100
-
端子材料厚度 : 1.45 mm [ .057 in ]
-
产品长度 : 25.78 mm [ 1.015 in ]
使用环境
-
绝缘选项 : 非绝缘
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 1
-
封装方法 : 零散零件
