34306

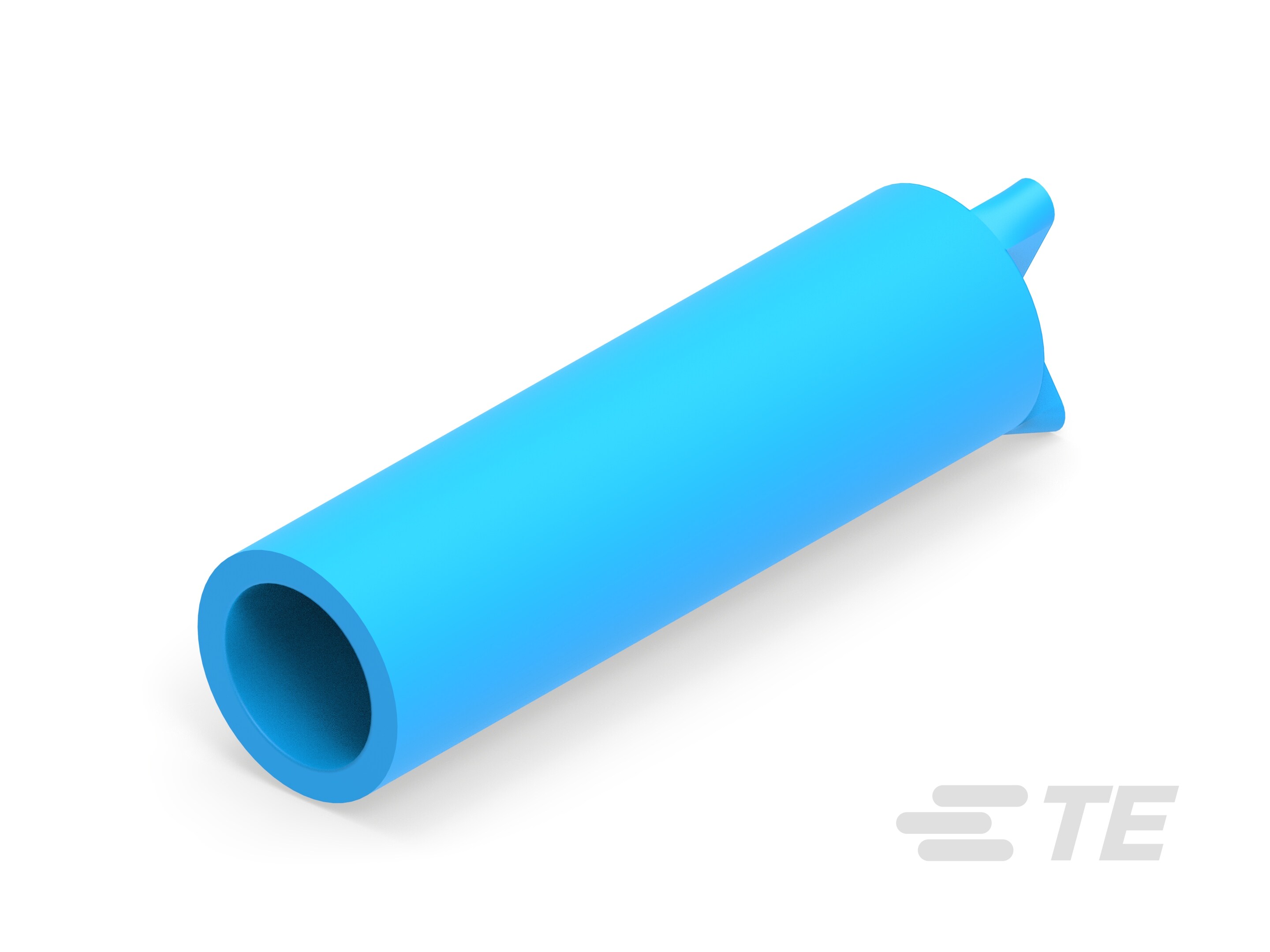

Closed End Splice, 22 – 16 AWG, .3 – 1.42 mm² Wire, 3.248 – 4.872 kcmil, 3248 – 4872 CMA, Copper, Blue, 19.05 mm [.75 in] Length, Loose Piece
34306
Closed End Splice, 22 – 16 AWG, .3 – 1.42 mm² Wire, 3.248 – 4.872 kcmil, 3248 – 4872 CMA, Copper, Blue, 19.05 mm [.75 in] Length, Loose Piece
- TE 内部编号 34306
- TE 内部产品描述 SPLICE,CE 22-16
-
接头类型 : 闭合端接头
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.42
-
可密封 : 否
-
兼容的绝缘直径范围 : 4.39 mm [ .173 in ]
文档
产品图纸
- SPLICE, WIRE, CLOSED END 22-16 AWG ENG_CD_34306_M1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_34306_S.pdf 3D
- 下载查看 ENG_CVM_CVM_34306_S.2d_dxf.zip 英文版本
- ENG_CVM_CVM_34306_S.3d_igs.zip 英文版本
- ENG_CVM_CVM_34306_S.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2149_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-1396_G.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头附件类型 : 接头
-
接头类型 : 闭合端接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯, 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
主体特性
-
产品重量 (g): .79
-
主要产品颜色 : 蓝色
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
识别标记
-
接头标记 : VS
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.42
-
兼容的绝缘直径范围 : 4.39 mm [ .173 in ]
-
线径 (kcmil): 3.248 – 4.872
-
线径 (CMA): 3248 – 4872
-
端子材料厚度 : .69 mm [ .027 in ]
-
产品长度 : 19.05 mm [ .75 in ]
使用环境
-
绝缘选项 : 完全绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
