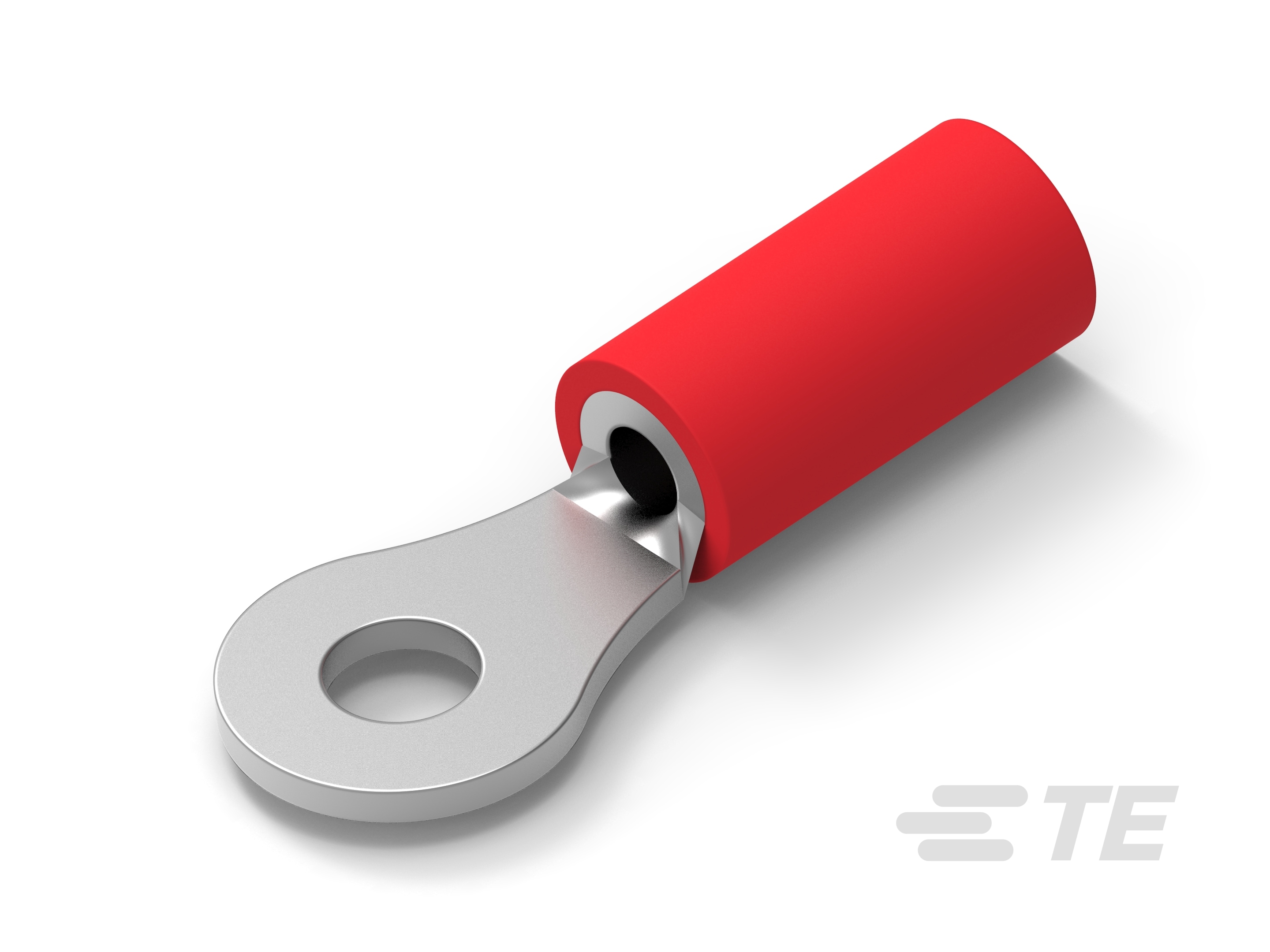

Closed Ring Tongue Terminal, 22 AWG, #4 / M2.5 Stud Size, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Tin, PLASTI-GRIP
34143
Closed Ring Tongue Terminal, 22 AWG, #4 / M2.5 Stud Size, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Tin, PLASTI-GRIP
-
- PLASTI-GRIP
- TE 内部编号 34143
- TE 内部产品描述 PG R 22-16 COMM 22-18 MIL 4
- 别名 ID 063530-000 AMPS-0-0034143-0
-
封装方法 : 零散零件
-
工作温度范围 : 105 °C [ 221 °F ]
-
额定电压 (V): 600
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
文档
产品图纸
- TERMINAL, RING TONGUE, PLASTI-GRIP WIRE SIZE, 22-16 AWG 英文版本
- TERMINAL, RING TONGUE, PLASTI-GRIP WIRE SIZE, 22-16 AWG ENG_CD_34143_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_34143_S.pdf 3D
- 下载查看 ENG_CVM_CVM_34143_S.2d_dxf.zip 英文版本
- ENG_CVM_CVM_34143_S.3d_igs.zip 英文版本
- ENG_CVM_CVM_34143_S.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2161_G.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E13288_19730713_C1_B1.pdf 英文版本
- ENG_AAD_UL_E13288_19800402_A.pdf 英文版本
- ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
- UL ENG_AAD_UL_E13288_19730713_A.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_164196_6223_1693113_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
电线绝缘支持固定类型 : 绝缘支撑
-
环形端子产品类型 : 闭环舌形端子
-
可密封 : 否
-
螺钉尺寸 : M2.5,
结构特性
-
孔数 : 1
电气特征
-
额定电压 (V): 600
主体特性
-
绝缘套管颜色 : 红色
-
条纹颜色 : 红色
接触件特性
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 2.67 – 3.56 mm [ .105 – .14 in ]
-
产品长度 : 20.55 mm [ .809 in ]
-
舌厚 : .79 mm [ .031 in ]
-
线径 (AWG): 22
-
螺钉直径 : 3.02 mm [ .119 in ]
-
兼容的绝缘直径（最大值） : 3.56 mm [ .14 in ]
-
线径 (mm²): .3 – 1.42
-
线径 (CMA): 509 – 3260
使用环境
-
工作温度范围 : 105 °C [ 221 °F ]
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线电镀材料兼容 : 锡
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装方法 : 零散零件
-
封装数量 : 1000
