34104-4

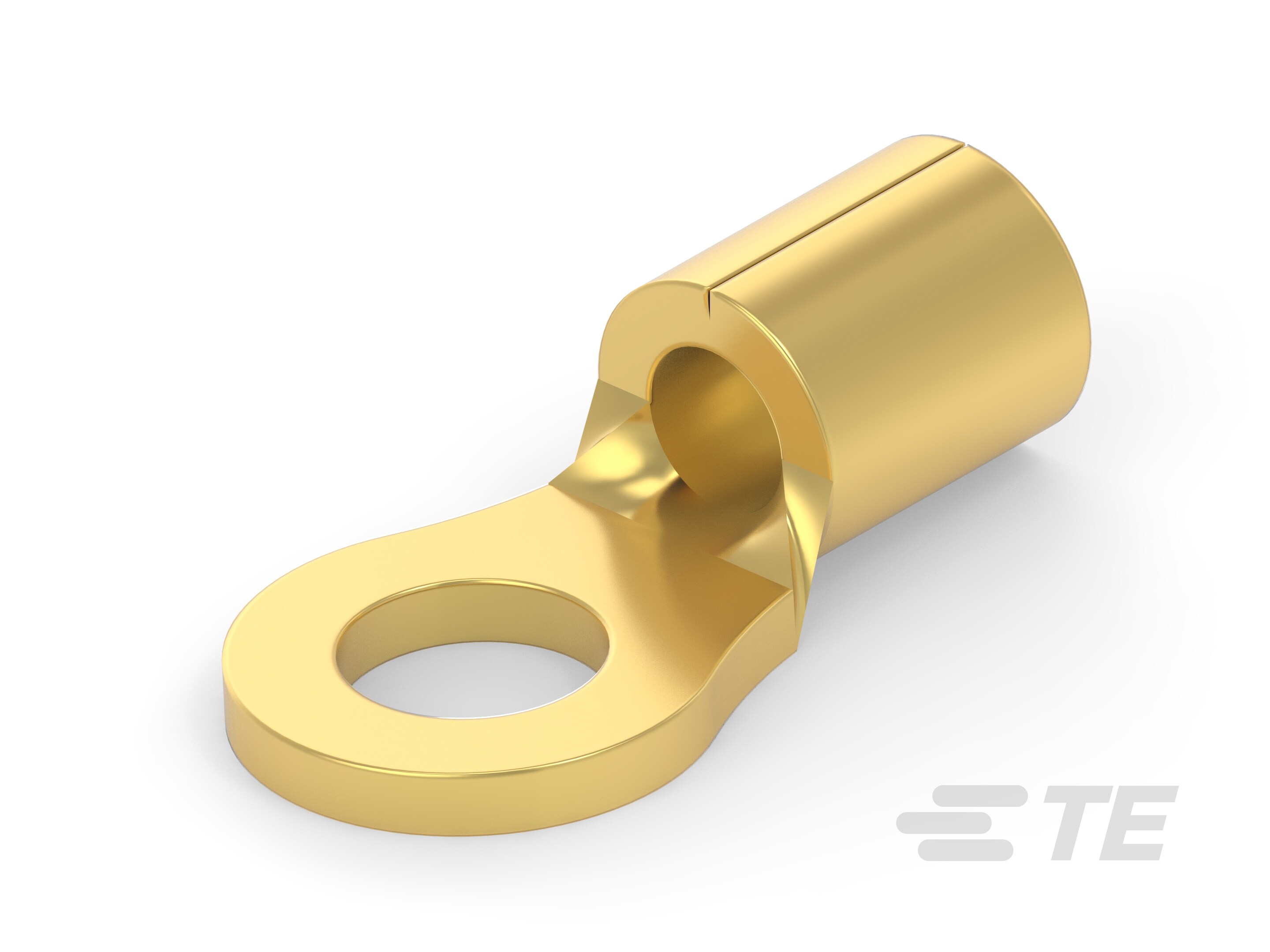

Closed Ring Tongue Terminal, 22 – 16 AWG, #4 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Gold Plating, Uninsulated, PLASTI-GRIP

STRAT, SOLIS, R, 22-16, HR, 4, AU-34104-4

34104-4

Closed Ring Tongue Terminal, 22 – 16 AWG, #4 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Gold Plating, Uninsulated, PLASTI-GRIP

    • PLASTI-GRIP
  • TE 内部编号 34104-4
  • TE 内部产品描述 STRAT, SOLIS, R, 22-16, HR, 4, AU

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .26 – 1.65

  • 线径 (CMA): 509 – 3260

  • 螺钉尺寸 : 4

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 4

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 非绝缘支撑

结构特性

  • 孔数 : 1

接触件特性

  • 端子基材 : 铜

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 : 金

  • 端子底板材料 : 镍

尺寸

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .26 – 1.65

  • 线径 (CMA): 509 – 3260

  • 螺钉直径 : 3.02 mm [ .119 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品长度 : 11.4 mm [ .449 in ]

  • 压线筒内径 : 1.55 mm [ .061 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : 0 – 260 °C [ 0 – 500 °F ]

操作/应用

  • 与电线电镀材料兼容 : 金

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件
