329651

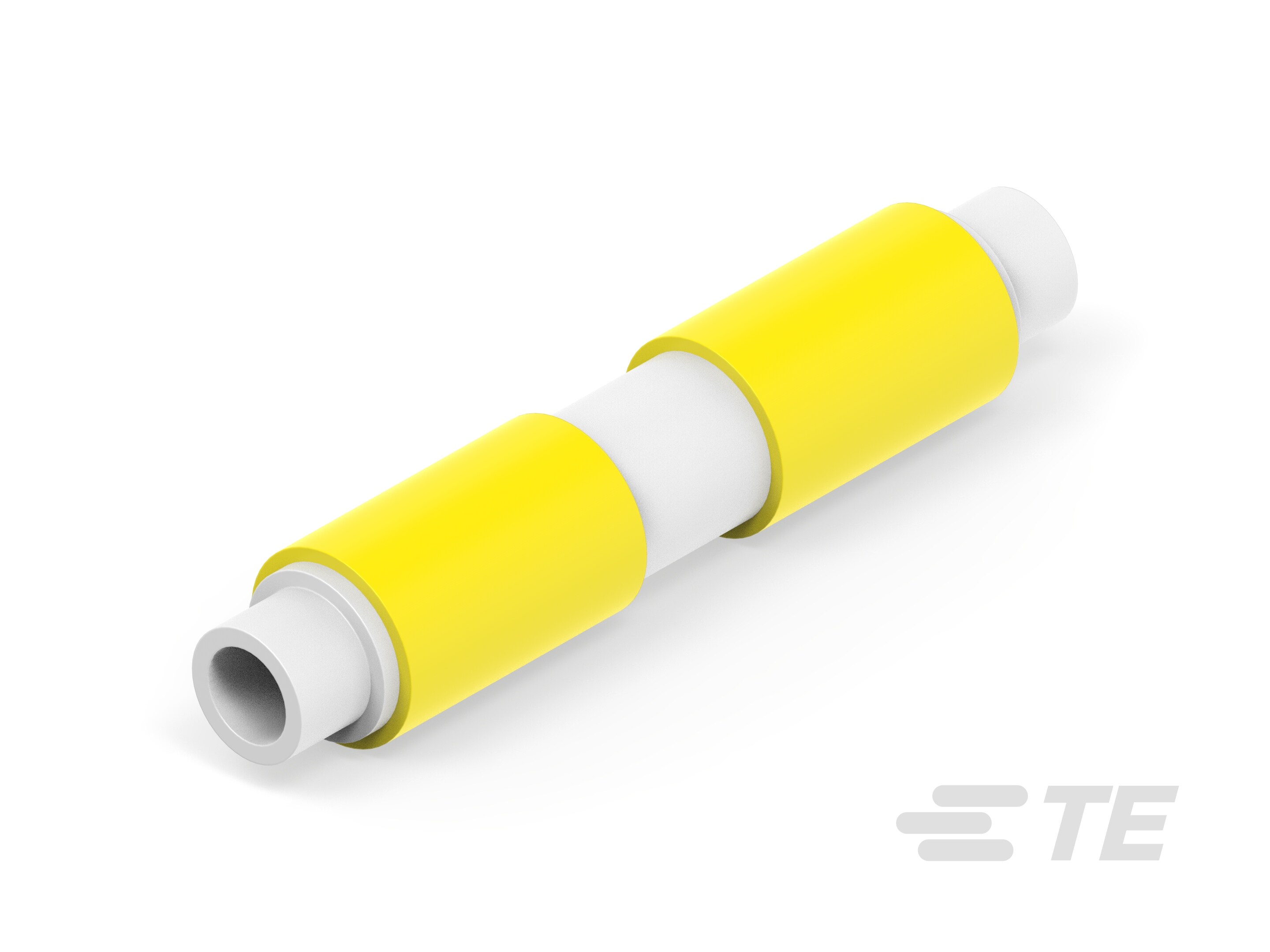

Butt Splice, 12 – 10 AWG, 3 – 6 mm² Wire, Serrated, 5180 – 13100 CMA, Copper, Yellow, 19.43 mm [.765 in] Length, Package, Closed Barrel, STRATO-THERM
329651
Butt Splice, 12 – 10 AWG, 3 – 6 mm² Wire, Serrated, 5180 – 13100 CMA, Copper, Yellow, 19.43 mm [.765 in] Length, Package, Closed Barrel, STRATO-THERM
-
- STRATO-THERM
- TE 内部编号 329651
- TE 内部产品描述 PO INS STRATO BUTT S 12-10
-
接头类型 : 对接接头
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3 – 6
-
可密封 : 否
-
接头特性 : 锯齿
文档
产品图纸
- WIRE SPLICE KIT, BUTT, POST INSULATED STRATO-THERM, WIRE SIZE: 12-10 AWG ENG_CD_329651_C2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_329651_C1.pdf 英文版本
- 3D_CVM_CVM_329651_C.pdf 3D
- 下载查看 ENG_CVM_CVM_329651_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_329651_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_329651_C.3d_stp.zip 英文版本
- ENG_CVM_329651_C1.3d_igs.zip 英文版本
- ENG_CVM_329651_C1.3d_stp.zip 英文版本
- ENG_CVM_329651_C1.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2162_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
尺寸
-
外径 : 5.61 mm [ .221 in ]
-
恢复的内径 : 3.28 mm [ .129 in ]
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3 – 6
-
兼容的绝缘直径范围 : 3.88 mm [ .153 in ]
-
压线筒内径 : 5.94 mm [ .234 in ]
-
线径 (CMA): 5180 – 13100
-
产品长度 : 19.43 mm [ .765 in ]
主体特性
-
绝缘类型 : 绝缘柱
-
环材料 : 铝
-
绝缘材料 : 聚四氟乙烯 (PTFE)
-
接头特性 : 锯齿
-
主要产品颜色 : 黄色
接触件特性
-
端子电镀材料 : 金
-
端子电镀厚度 (µin): 50
-
端子基材 : 铜
-
压线筒类型 : Closed
包装特性
-
封装数量 : 25
-
封装方法 : 包装
产品类型特性
-
接头类型 : 对接接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯, 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
使用环境
-
绝缘选项 : 完全绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
