329317

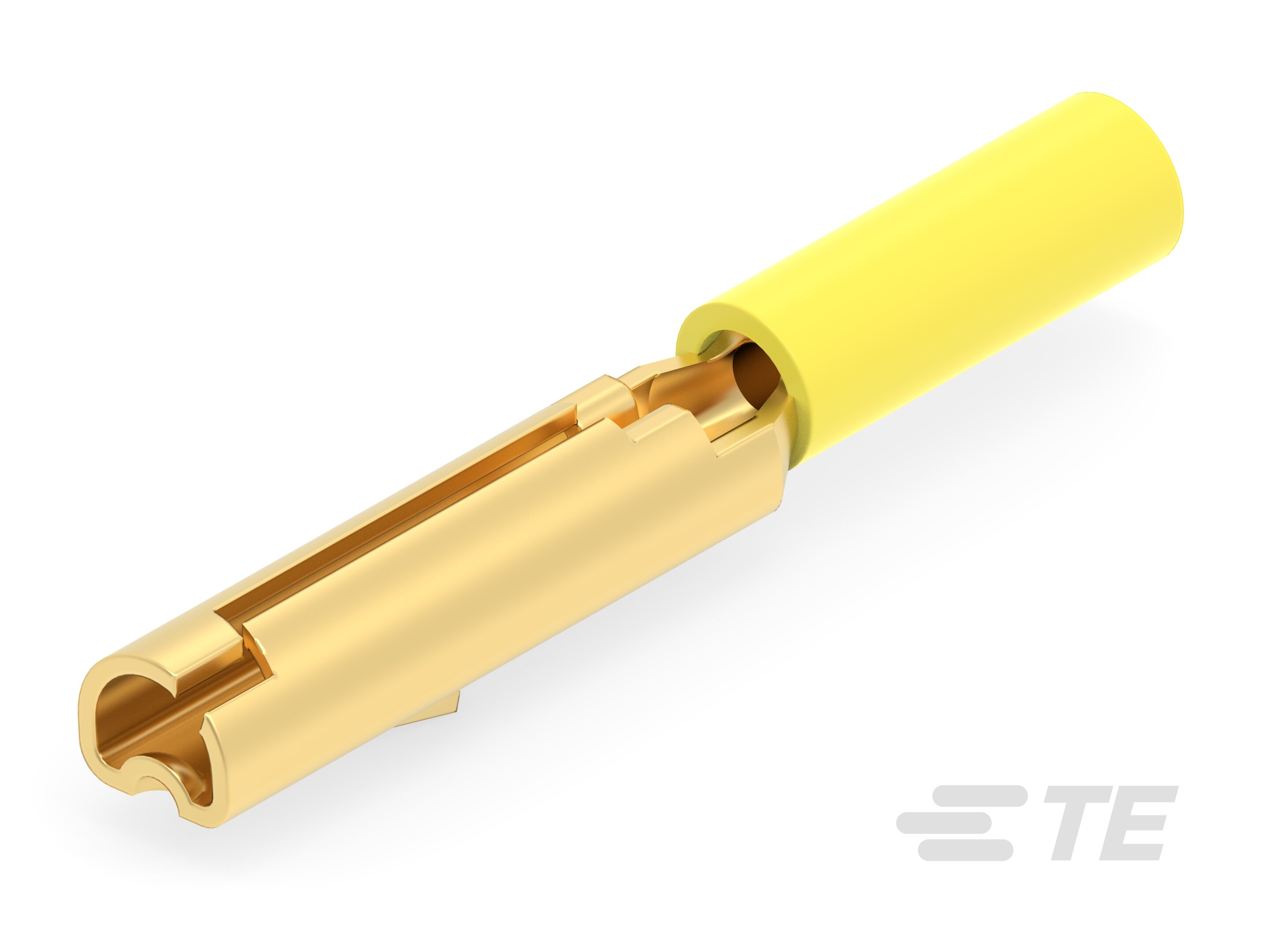

Pin, 24 – 22 AWG, .205 – .326 mm² Wire, 404 – 643 CMA, Closed Barrel, Gold Plating, 22.1 mm [.87 in] Length, Box & Carton, Partially Insulated, PIDG
329317
Pin, 24 – 22 AWG, .205 – .326 mm² Wire, 404 – 643 CMA, Closed Barrel, Gold Plating, 22.1 mm [.87 in] Length, Box & Carton, Partially Insulated, PIDG
-
- PIDG
- TE 内部编号 329317
- TE 内部产品描述 TERMINAL,LANCELOK N 24-22
-
压接导线端子类型 : 插针
-
兼容的绝缘直径范围 : 1.02 – 2.03 mm [ .04 – .08 in ]
-
线径 (AWG): 24 – 22
-
线径 (mm²): .205 – .326
-
线径 (CMA): 404 – 643
