328569

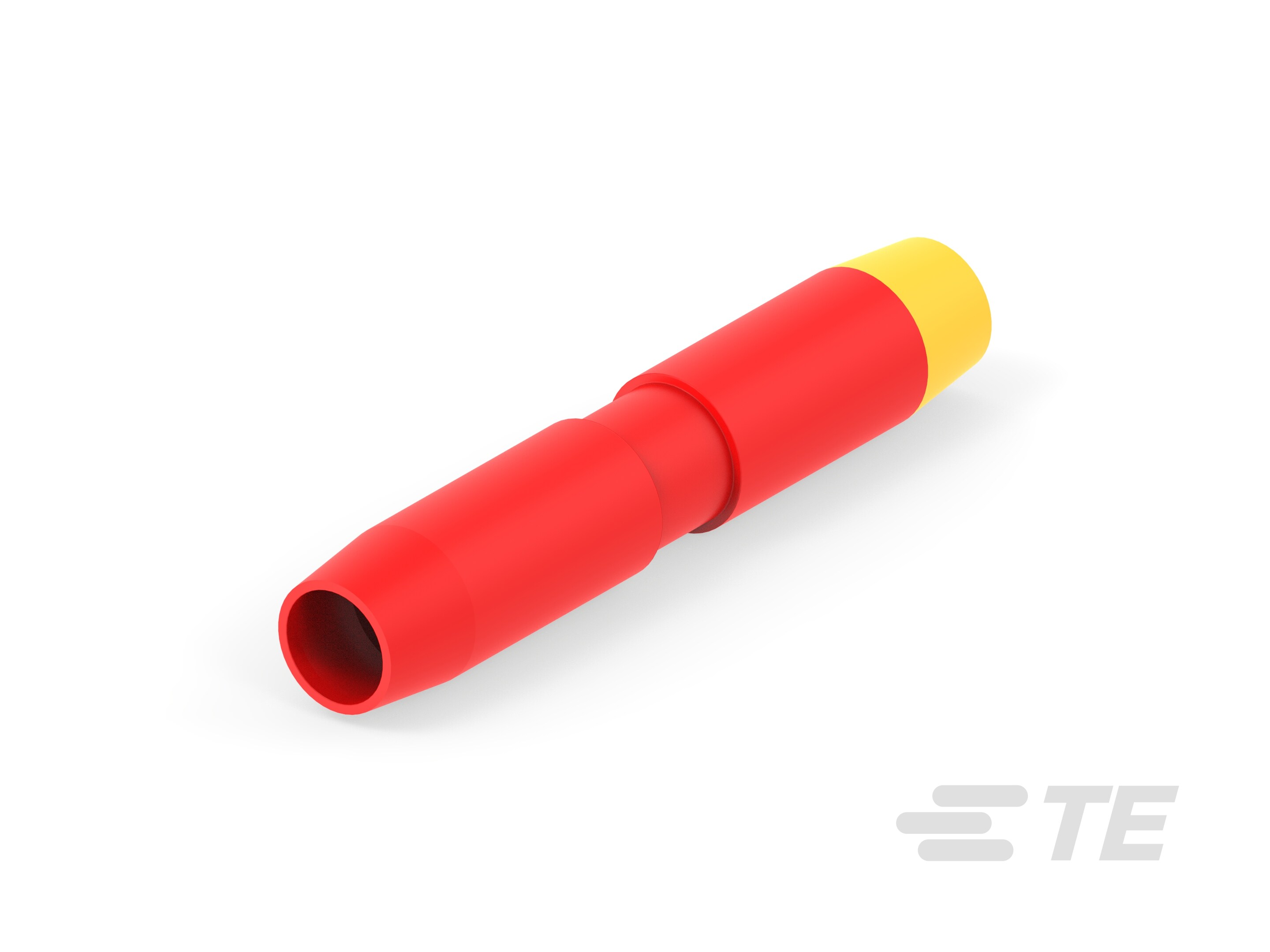

Butt Splice, 10 – 8 AWG / 14 – 10 AWG, 2.62 – 6.64 mm² / 6.64 – 10.54 mm² Wire, Step Down, 13100 – 20800 CMA, Copper, Red, 52.48 mm [2.066 in] Length
328569
Butt Splice, 10 – 8 AWG / 14 – 10 AWG, 2.62 – 6.64 mm² / 6.64 – 10.54 mm² Wire, Step Down, 13100 – 20800 CMA, Copper, Red, 52.48 mm [2.066 in] Length
-
- TERMINYL
- TE 内部编号 328569
- TE 内部产品描述 SPLC BUTT S.D. S-S T-N 8/12-10
-
接头类型 : 对接接头
-
线径 (AWG): 14 – 10, 10 – 8
-
线径 (mm²): 6.64 – 10.54, 2.62 – 6.64
-
可密封 : 否
-
接头特性 : 降压型
文档
产品图纸
- SPLICE, BUTT, STEP-DOWN, SINGLE TO SINGLE, TERMINYL, WIRE SIZE 8 TO 12-10 AWG ENG_CD_328569_E.pdf 英文版本
- SPLICE, BUTT, STEP-DOWN, SINGLE TO SINGLE, TERMINYL, WIRE SIZE 8 TO 12-10 AWG 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_328569_E.pdf 英文版本
- 3D_CVM_CVM_328569_K.pdf 3D
- 下载查看 ENG_CVM_CVM_328569_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_328569_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_328569_K.3d_stp.zip 英文版本
- ENG_CVM_328569_E.2d_dxf.zip 英文版本
- ENG_CVM_328569_E.3d_igs.zip 英文版本
- ENG_CVM_328569_E.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-1229_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头类型 : 对接接头
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
接头配置 : 单一化到单一化
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (V): 600
主体特性
-
绝缘支撑套管材料 : 尼龙
-
绝缘材料 : 尼龙
-
接头特性 : 降压型
-
主要产品颜色 : 红色
接触件特性
-
端子电镀材料 : 锡
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 带有
尺寸
-
外径 : 9.53 mm [ .375 in ]
-
线径 (AWG): 14 – 10, 10 – 8
-
线径 (mm²): 6.64 – 10.54, 2.62 – 6.64
-
兼容的绝缘直径范围 : 6.48 mm [ .255 in ]
-
压线筒内径 : 6.6 mm [ .26 in ]
-
线径 (CMA): 13100 – 20800
-
产品长度 : 52.48 mm [ 2.066 in ]
使用环境
-
绝缘选项 : 完全绝缘
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
