328522

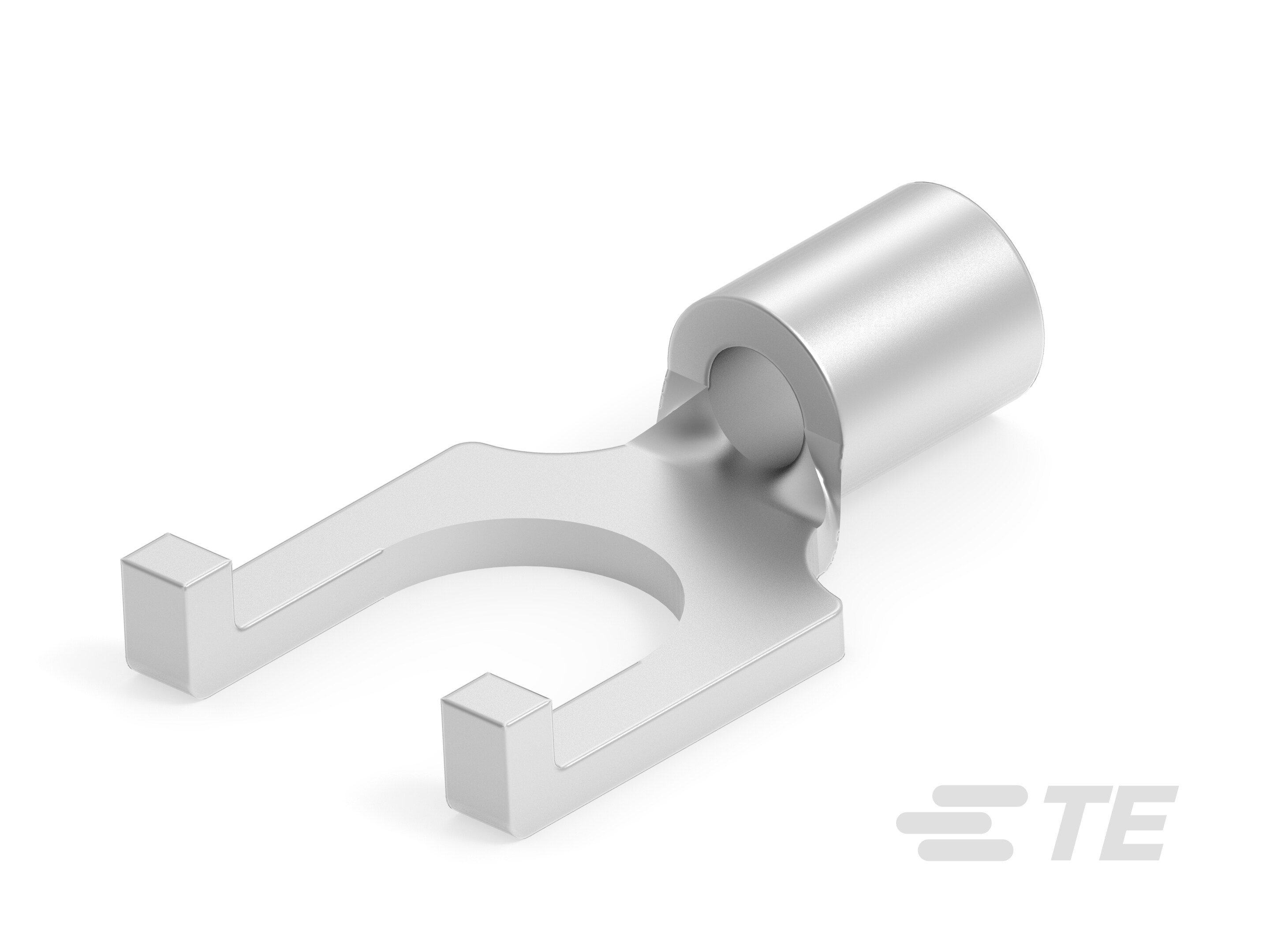

Spade Tongue Terminal, 22 – 16 AWG, #10 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Flanged, Tin Plating, Uninsulated, SOLISTRAND Budget

BUDG SPDFLG 22-16COM22-18MIL10-328522

328522

Spade Tongue Terminal, 22 – 16 AWG, #10 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Flanged, Tin Plating, Uninsulated, SOLISTRAND Budget

    • SOLISTRAND
    • SOLISTRAND Budget
  • TE 内部编号 328522
  • TE 内部产品描述 BUDG SPDFLG 22-16COM22-18MIL10

  • 叉形端子类型 : 叉形舌片端子

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .26 – 1.65

  • 线径 (CMA): 509 – 3260

  • 螺钉尺寸 : 10

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 螺钉尺寸 : 10

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 非绝缘支撑

主体特性

  • 产品重量 (g): .467

接触件特性

  • 叉形端子类型 : 叉形舌片端子

  • 压线筒类型 : Closed

  • 端子方向 : 带凸缘

  • 端子电镀材料 : 锡

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .26 – 1.65

  • 线径 (CMA): 509 – 3260

  • 螺钉直径 : 5 mm [ .197 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品长度 : 13.06 mm [ .514 in ]

  • 压线筒内径 : 1.65 mm [ .065 in ]

使用环境

  • 绝缘选项 : 非绝缘

操作/应用

  • 与电线基础材料兼容 : 铜

  • 与电线电镀材料兼容 : 锡

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件

其他

  • 线路 : 预算
