324695

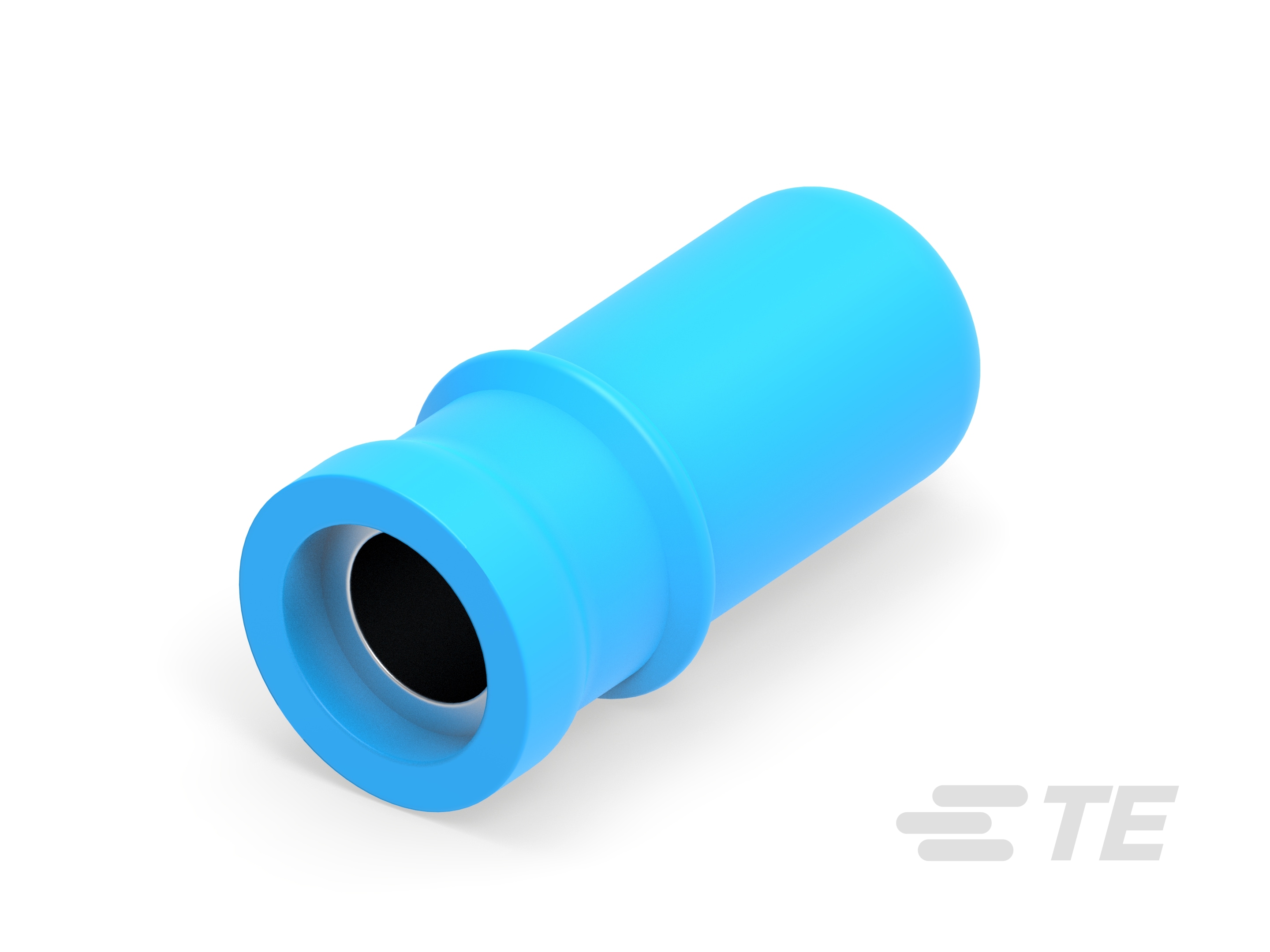

Blue, Closed End Splice, Fully Insulated, Copper, 13.08 mm [.515 in] Length, Loose Piece, Closed Barrel, Solid / Stranded Wire, Copper Wire
324695
Blue, Closed End Splice, Fully Insulated, Copper, 13.08 mm [.515 in] Length, Loose Piece, Closed Barrel, Solid / Stranded Wire, Copper Wire
- TE 内部编号 324695
- TE 内部产品描述 SPARE WIRE CAP,BLU .120-.145 INS., MOIS.
-
接头类型 : 闭合端接头
-
可密封 : 否
-
端子基材 : 铜
-
主要产品颜色 : 蓝色
-
端子材料厚度 : .51 mm [ .02 in ]
文档
产品图纸
- SPARE WIRE CAP, , BLUE MOISTURE RESISTANT ENG_CD_324695_L.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_324695_L.pdf 3D
- 下载查看 ENG_CVM_CVM_324695_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_324695_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_324695_L.3d_stp.zip 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_164196_6223_1693113_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头附件类型 : 导线帽
-
接头类型 : 闭合端接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
绝缘材料 : 尼龙
-
主要产品颜色 : 蓝色
接触件特性
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 不带
尺寸
-
外径 : 5.59 mm [ .22 in ]
-
端子材料厚度 : .51 mm [ .02 in ]
-
产品长度 : 13.08 mm [ .515 in ]
使用环境
-
绝缘选项 : 完全绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
