324659

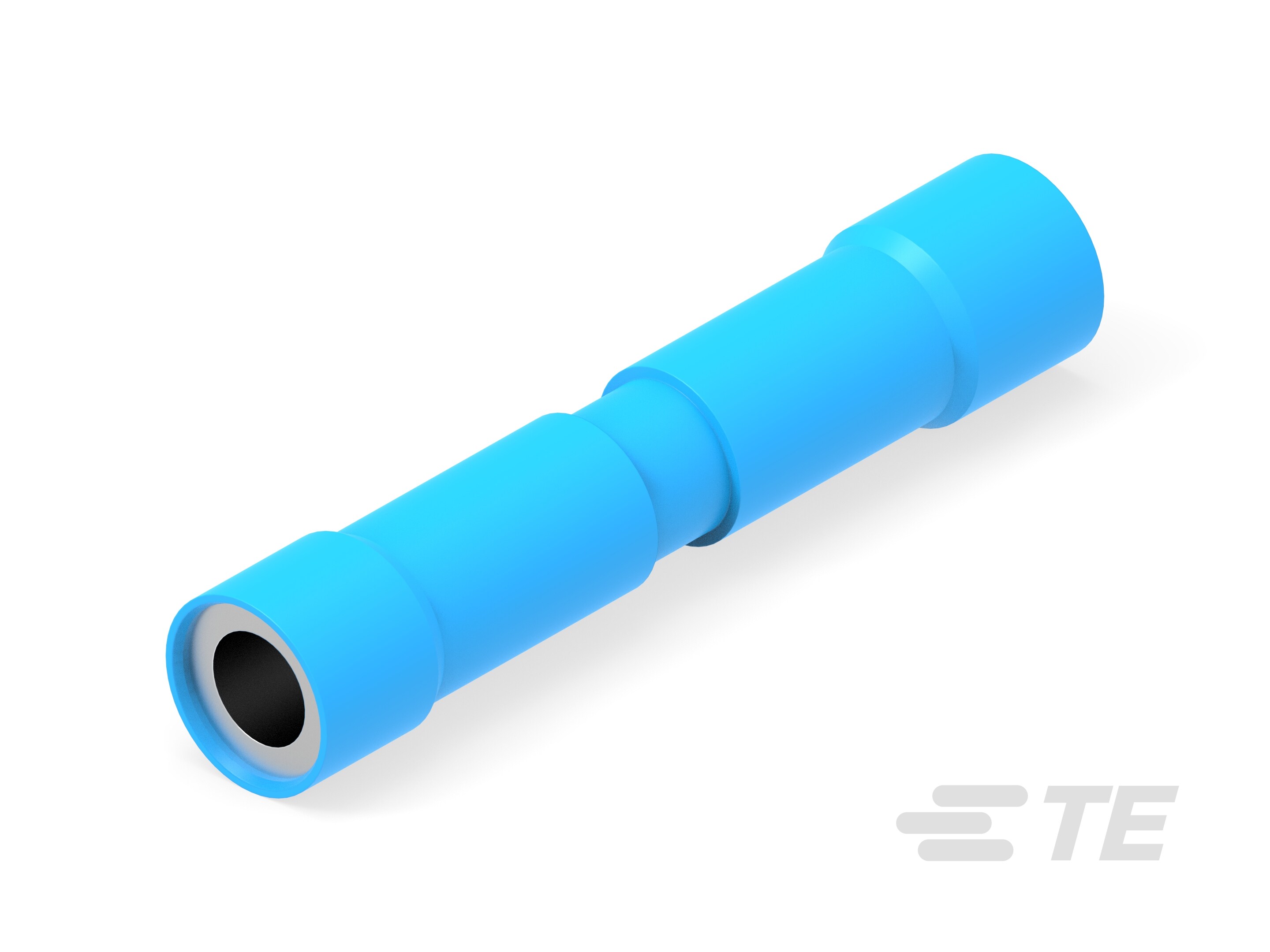

Butt Splice, 6 AWG, 13 – 15 mm² Wire, 20800 – 33100 CMA, Copper, Blue, 63.09 mm [2.484 in] Length, Loose Piece, Closed Barrel, Stranded Wire
324659
Butt Splice, 6 AWG, 13 – 15 mm² Wire, 20800 – 33100 CMA, Copper, Blue, 63.09 mm [2.484 in] Length, Loose Piece, Closed Barrel, Stranded Wire
-
- TERMINYL
- TE 内部编号 324659
- TE 内部产品描述 SPLICE BUTT M-M TERMINYL 6
-
接头类型 : 对接接头
-
线径 (AWG): 6
-
线径 (mm²): 13 – 15
-
可密封 : 否
-
兼容的绝缘直径范围 : 10.54 mm [ .415 in ]
文档
产品图纸
- SPLICE, BUTT, MULTIPLE TO MULTIPLE, TERMINYL, WIRE SIZE: 6 AWG ENG_CD_324659_D.pdf 英文版本
- SPLICE, BUTT, MULTIPLE TO MULTIPLE, TERMINYL, WIRE SIZE: 6 AWG 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_324659_L.pdf 3D
- 下载查看 ENG_CVM_CVM_324659_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_324659_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_324659_L.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
尺寸
-
外径 : 11.1 mm [ .437 in ]
-
恢复的内径 : 10.67 mm [ .42 in ]
-
线径 (AWG): 6
-
线径 (mm²): 13 – 15
-
兼容的绝缘直径范围 : 10.54 mm [ .415 in ]
-
压线筒内径 : 10.66 mm [ .42 in ]
-
线径 (CMA): 20800 – 33100
-
产品长度 : 63.09 mm [ 2.484 in ]
接触件特性
-
端子电镀材料 : 锡
-
端子基材 : 铜
-
压线筒类型 : Closed
主体特性
-
绝缘支撑套管材料 : 尼龙
-
绝缘材料 : 尼龙
-
主要产品颜色 : 蓝色
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
结构特性
-
接头配置 : 多样化到多样化
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (V): 600
产品类型特性
-
接头类型 : 对接接头
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
机械附件
-
带导线绝缘 : 带有
使用环境
-
绝缘选项 : 完全绝缘
行业标准
-
符合政府资质的接头 : 否
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
