324658

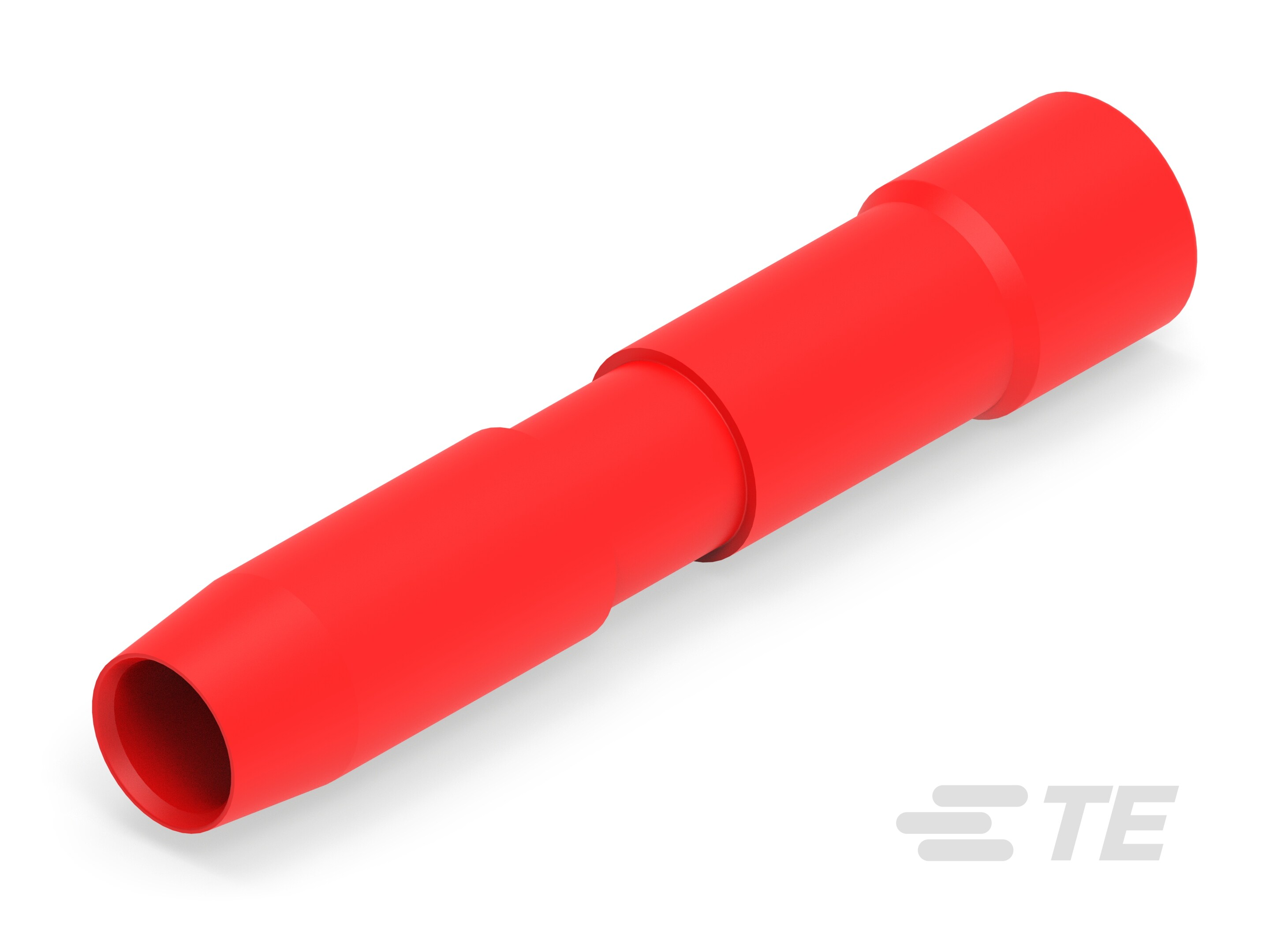

Red, Butt Splice, 8 AWG, 8 mm² Wire, 13100 – 20800 CMA, Fully Insulated, Copper, 55.14 mm [2.171 in] Length, Loose Piece, Closed Barrel, Stranded Wire
324658
Red, Butt Splice, 8 AWG, 8 mm² Wire, 13100 – 20800 CMA, Fully Insulated, Copper, 55.14 mm [2.171 in] Length, Loose Piece, Closed Barrel, Stranded Wire
-
- TERMINYL
- TE 内部编号 324658
- TE 内部产品描述 SPLICE BUTT S-M TERMINYL 8
-
接头类型 : 对接接头
-
线径 (AWG): 8
-
线径 (mm²): 8
-
可密封 : 否
-
兼容的绝缘直径范围 : 6.48 mm [ .255 in ]
文档
产品图纸
- SPLICE, BUTT, SINGLE TO MULTIPLE, TERMINYL, WIRE SIZE: 8 AWG ENG_CD_324658_F.pdf 英文版本
- SPLICE, BUTT, SINGLE TO MULTIPLE, TERMINYL, WIRE SIZE: 8 AWG 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_324658_F.pdf 英文版本
- 3D_CVM_CVM_324658_P.pdf 3D
- 下载查看 ENG_CVM_CVM_324658_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_324658_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_324658_P.3d_stp.zip 英文版本
- ENG_CVM_324658_F.3d_igs.zip 英文版本
- ENG_CVM_324658_F.3d_stp.zip 英文版本
- ENG_CVM_324658_F.2d_dxf.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头类型 : 对接接头
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
接头配置 : 单一化到多样化
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (V): 600
主体特性
-
绝缘支撑套管材料 : 尼龙
-
绝缘材料 : 尼龙
-
主要产品颜色 : 红色
接触件特性
-
端子电镀材料 : 锡
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 带有
尺寸
-
外径 : 9.53 mm [ .375 in ]
-
恢复的内径 : 8.64 mm [ .34 in ]
-
线径 (AWG): 8
-
线径 (mm²): 8
-
兼容的绝缘直径范围 : 6.48 mm [ .255 in ]
-
压线筒内径 : 6.6 mm [ .26 in ]
-
线径 (CMA): 13100 – 20800
-
产品长度 : 55.14 mm [ 2.171 in ]
使用环境
-
绝缘选项 : 完全绝缘
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
