324621

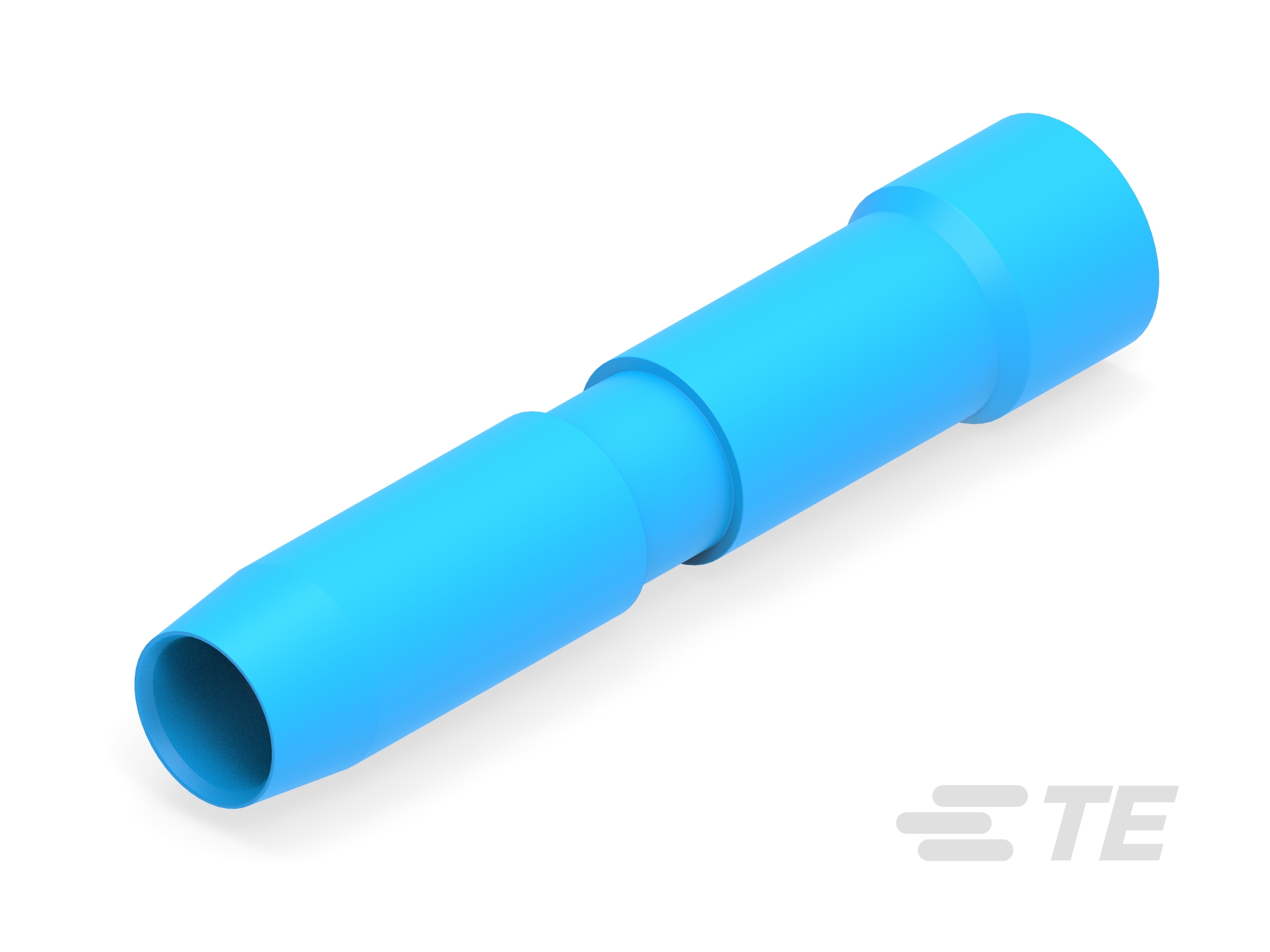

Blue, Butt Splice, 6 AWG, 13 – 15 mm² Wire, 20800 – 33100 CMA, Fully Insulated, Copper, 59.92 mm [2.359 in] Length, Loose Piece, Closed Barrel
324621
Blue, Butt Splice, 6 AWG, 13 – 15 mm² Wire, 20800 – 33100 CMA, Fully Insulated, Copper, 59.92 mm [2.359 in] Length, Loose Piece, Closed Barrel
-
- SOLISTRAND
- TE 内部编号 324621
- TE 内部产品描述 SPLICE BUTT S-M TERMINYL 6
-
接头类型 : 对接接头
-
线径 (AWG): 6
-
线径 (mm²): 13 – 15
-
可密封 : 否
-
兼容的绝缘直径范围 (mm): 7.87 | 10.54
-
兼容的绝缘直径范围 (in): .31 | .415
文档
产品图纸
- SPLICE, BUTT, SINGLE TO MULTIPLE, TERMINYL, WIRE SIZE: 6 AWG ENG_CD_324621_F1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_324621_M.pdf 3D
- 下载查看 ENG_CVM_CVM_324621_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_324621_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_324621_M.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头类型 : 对接接头
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
接头配置 : 单一化到多样化
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (V): 600
主体特性
-
绝缘支撑套管材料 : 尼龙
-
绝缘材料 : 尼龙
-
主要产品颜色 : 蓝色
接触件特性
-
端子电镀材料 : 锡
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 6
-
线径 (mm²): 13 – 15
-
兼容的绝缘直径范围 (mm): 7.87 | 10.54
-
兼容的绝缘直径范围 (in): .31 | .415
-
线径 (CMA): 20800 – 33100
-
产品长度 : 59.92 mm [ 2.359 in ]
使用环境
-
绝缘选项 : 完全绝缘
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
