324227

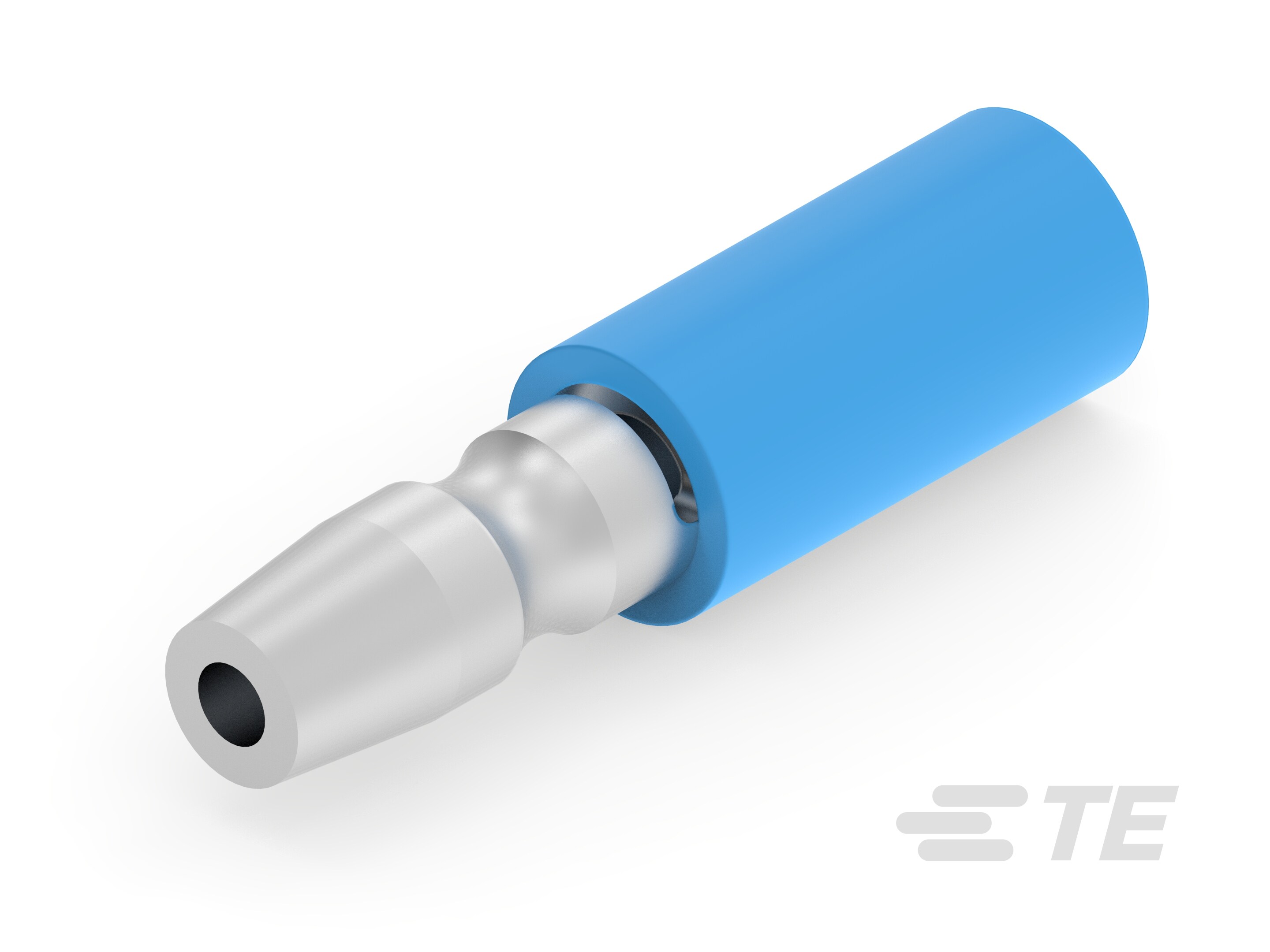

Shur-Plug, 4.09 mm [.161 in] Pin Diameter, 16 – 14 AWG, 1.25 – 2 mm² Wire, 2582 – 4106 CMA, Closed Barrel, Tin Plating, PLASTI-GRIP
324227
Shur-Plug, 4.09 mm [.161 in] Pin Diameter, 16 – 14 AWG, 1.25 – 2 mm² Wire, 2582 – 4106 CMA, Closed Barrel, Tin Plating, PLASTI-GRIP
-
- PLASTI-GRIP
- TE 内部编号 324227
- TE 内部产品描述 PG SHUR PLUG 16-14
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.09 mm [ .161 in ]
-
兼容的绝缘直径范围 (mm): 4.9, 3 – 4.9
-
兼容的绝缘直径范围 (in): .193, .118 – .193
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.25 – 2
文档
产品图纸
- WIRE TERMINAL PLASTI-GRIP-WIRE-PLUG WIRE SIZE: 16-14 ENG_CD_324227_E2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_324227_E.pdf 英文版本
- 3D_CVM_CVM_324227_M.pdf 3D
- 下载查看 ENG_CVM_CVM_324227_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_324227_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_324227_M.3d_stp.zip 英文版本
- ENG_CVM_324227_E.3d_igs.zip 英文版本
- ENG_CVM_324227_E.3d_stp.zip 英文版本
- ENG_CVM_324227_E.2d_dxf.zip 英文版本
数据表/目录页
- PLASTI GRIP_QRG ENG_CS_6-1773465-8_0918.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2161_G.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19800402_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯, 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
绝缘材料 : 乙烯
-
主要产品颜色 : 蓝色
接触件特性
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.09 mm [ .161 in ]
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子形状和构造 : 圆形
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 4.9, 3 – 4.9
-
兼容的绝缘直径范围 (in): .193, .118 – .193
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.25 – 2
-
线径 (CMA): 2582 – 4106
-
端子材料厚度 : .79 mm [ .031 in ]
-
产品总长度 : 20.32 mm [ .8 in ]
使用环境
-
绝缘选项 : 部分绝缘
包装特性
-
封装数量 : 1000
-
封装方法 : Carton
