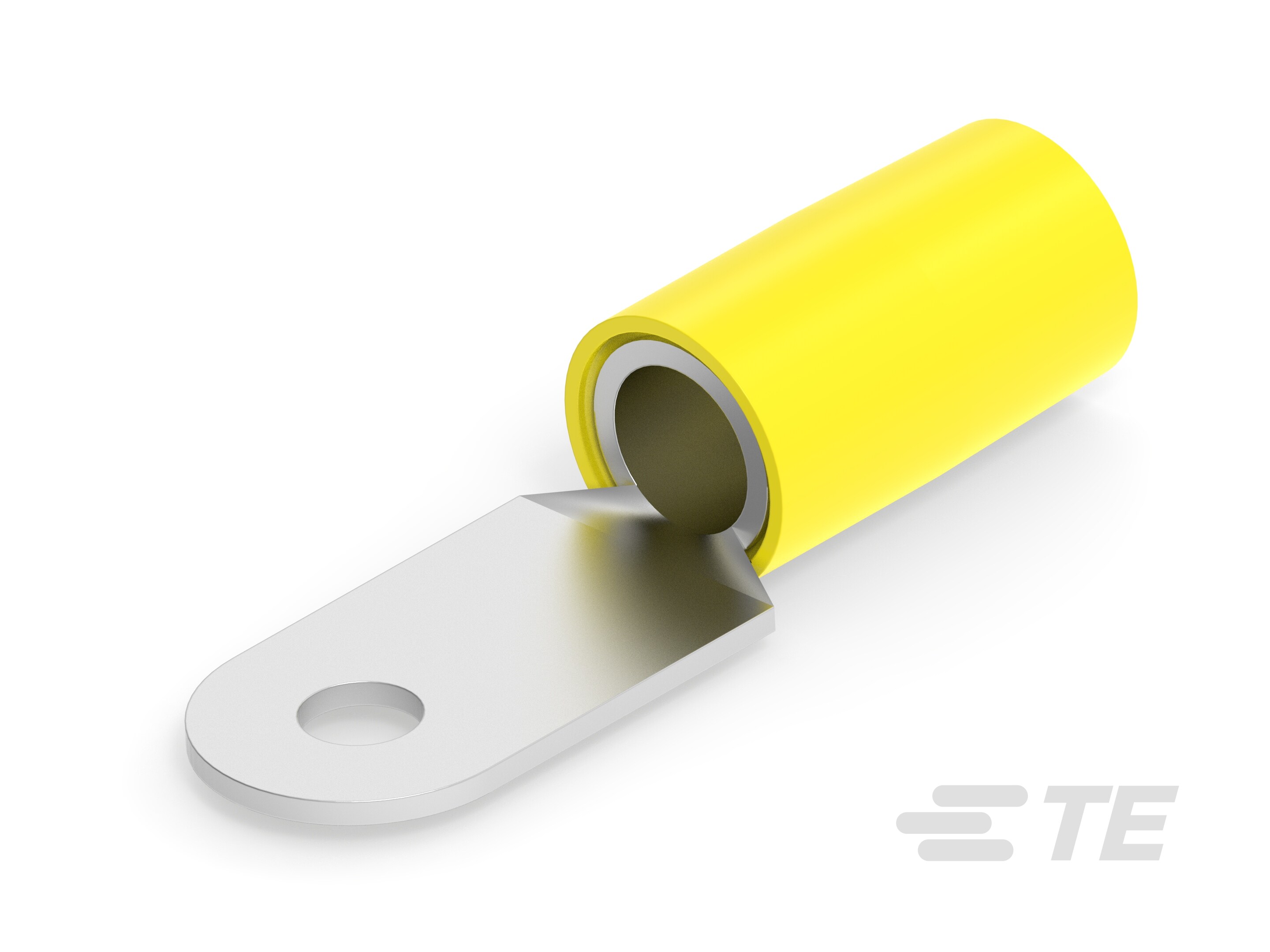

Closed Ring Tongue Terminal, 4 AWG, #10 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated
324111
Closed Ring Tongue Terminal, 4 AWG, #10 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Partially Insulated
-
- TERMINYL
- TE 内部编号 324111
- TE 内部产品描述 TERMINAL,T-N R 4 10
- 军用规范： B: 324111
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 4
-
线径 (mm²): 16.8 – 26.7
-
线径 (CMA): 33100 – 52600
-
螺钉尺寸 : 10
文档
产品图纸
- TERMINAL, RING TONGUE, TERMINYL WIRE SIZE: 4 AWG ENG_CD_324111_F1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_324111_F.pdf 英文版本
- 3D_CVM_CVM_324111_M.pdf 3D
- 下载查看 ENG_CVM_CVM_324111_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_324111_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_324111_M.3d_stp.zip 英文版本
- ENG_CVM_324111_F.3d_igs.zip 英文版本
- ENG_CVM_324111_F.3d_stp.zip 英文版本
- ENG_CVM_324111_F.2d_dxf.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
主体特性
-
条纹颜色 : 黄色
-
绝缘套管颜色 : 黄色
-
产品重量 (g): 7.445
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 带有
结构特性
-
孔数 : 1
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 10
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
尺寸
-
线径 (AWG): 4
-
线径 (mm²): 16.8 – 26.7
-
线径 (CMA): 33100 – 52600
-
螺钉直径 : 5 mm [ .197 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 40.02 mm [ 1.576 in ]
-
兼容的绝缘直径（最大值） : 9.7 mm [ .382 in ]
-
兼容的绝缘直径范围 : 9.7 mm [ .382 in ]
使用环境
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
