323878

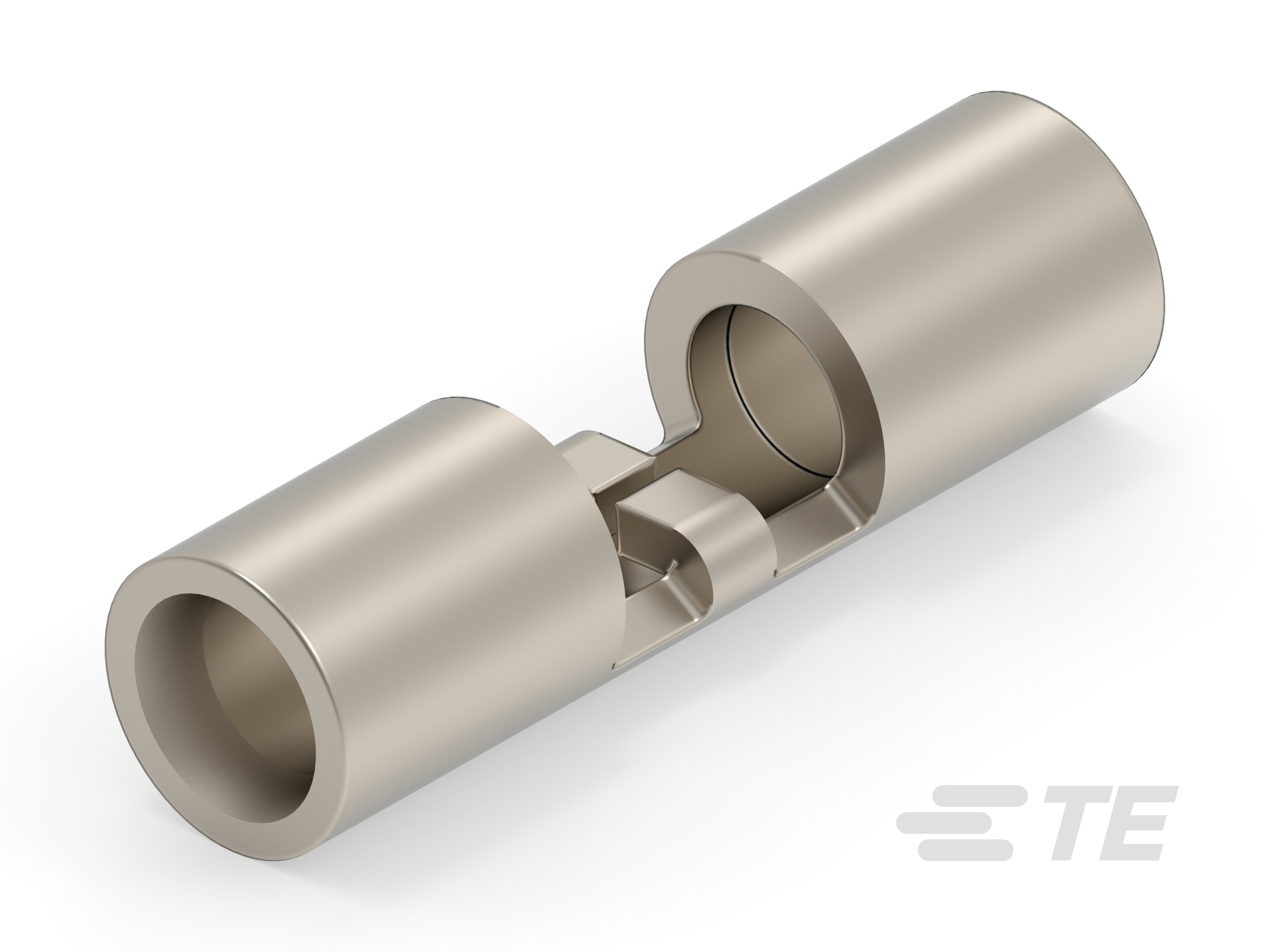

Butt Splice, 16 – 14 AWG, 1.25 – 2 mm² Wire, Serrated, 2050 – 5180 CMA, Nickel, Orange, 13.44 mm [.529 in] Length, Loose Piece, Closed Barrel
323878
Butt Splice, 16 – 14 AWG, 1.25 – 2 mm² Wire, Serrated, 2050 – 5180 CMA, Nickel, Orange, 13.44 mm [.529 in] Length, Loose Piece, Closed Barrel
-
- SOLISTRAND
- TE 内部编号 323878
- TE 内部产品描述 SPLICE,SOLIS BUTT HT 16-14
-
接头类型 : 对接接头
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.25 – 2
-
可密封 : 否
-
接头特性 : 锯齿
文档
产品图纸
- SPLICE, BUTT, STRAP, HIGH TEMPERATURE, STRATO-THERM@PZTM ENG_CD_323878_J.pdf 英文版本
- SPLICE, BUTT, STRAP, HIGH TEMPERATURE, STRATO-THERM@PZTM 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_323878_T.pdf 3D
- 下载查看 ENG_CVM_CVM_323878_T.2d_dxf.zip 英文版本
- ENG_CVM_CVM_323878_T.3d_igs.zip 英文版本
- ENG_CVM_CVM_323878_T.3d_stp.zip 英文版本
数据表/目录页
- STRATO-THERM Terminals & Splices for High Temperature Applications ENG_CS_82011_0806_STRATO-THERM_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2162_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
种类代码 : C
-
接头附件类型 : 接头
-
接头类型 : 对接接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯, 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
尺寸
-
外径 : 4.19 mm [ .165 in ]
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.25 – 2
-
压线筒内径 : 2.16 mm [ .085 in ]
-
线径 (CMA): 2050 – 5180
-
端子材料厚度 : .84 mm [ .033 in ]
-
产品长度 : 13.44 mm [ .529 in ]
主体特性
-
产品重量 (g): .832
-
接头特性 : 锯齿
-
主要产品颜色 : 橙色
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子基材 : 镍
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 不带
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
