323135

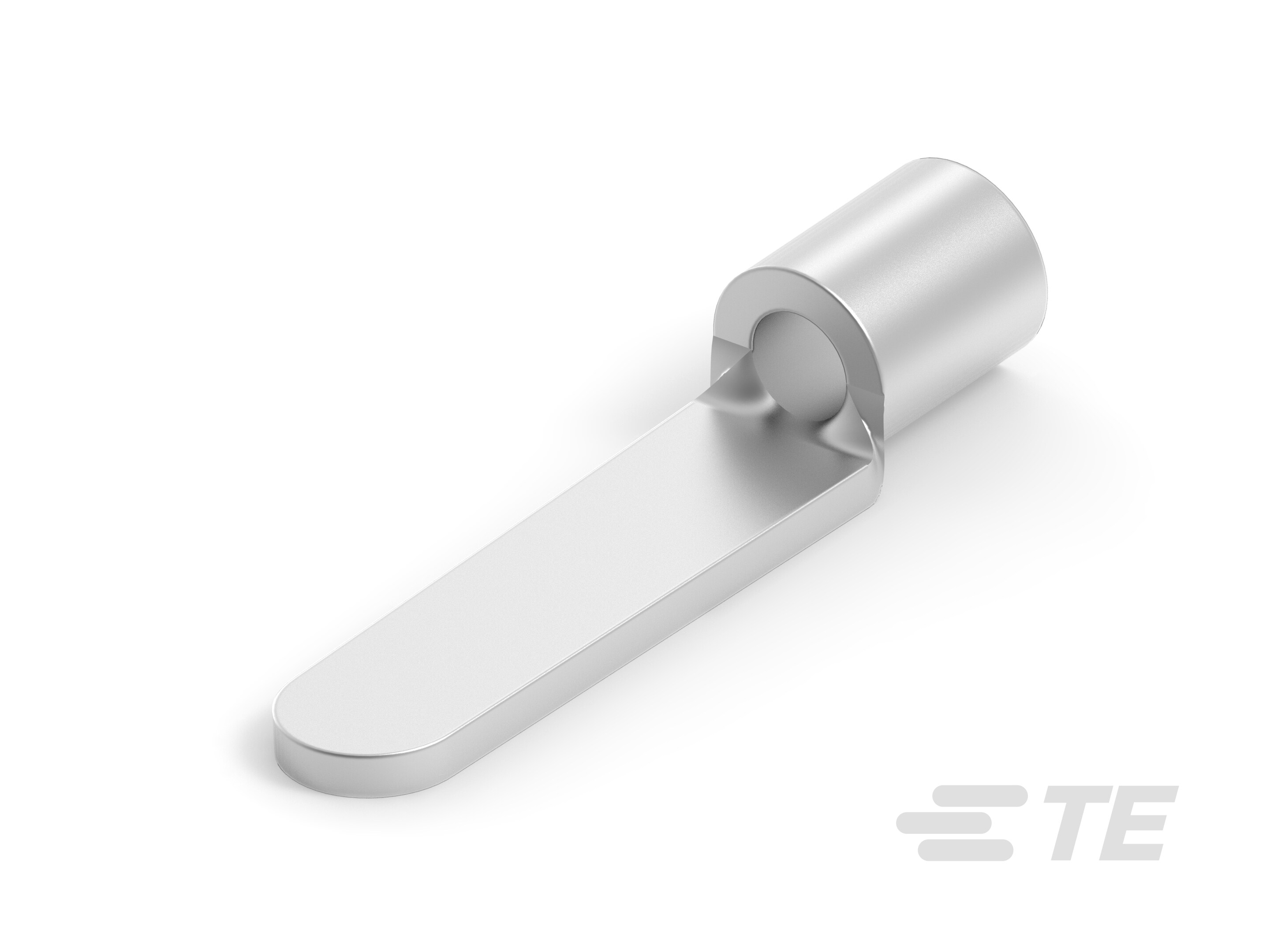

Tab Terminal, 17.3 mm [.681 in] Tab Width, .84 mm [.033 in] Tab Thickness, 22 – 16 AWG, .3 – 1.42 mm² Wire, 509 – 3260 CMA, 17.3 mm [.68 in] Length
323135
Tab Terminal, 17.3 mm [.681 in] Tab Width, .84 mm [.033 in] Tab Thickness, 22 – 16 AWG, .3 – 1.42 mm² Wire, 509 – 3260 CMA, 17.3 mm [.68 in] Length
-
- SOLISTRAND
- TE 内部编号 323135
- TE 内部产品描述 SOLIS TAB 22-16
-
压接导线端子类型 : 公端端子
-
对接公端宽度 : 17.3 mm [ .681 in ]
-
对接公端厚度 : .84 mm [ .033 in ]
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.42
文档
产品图纸
- TERMINAL, TAB,SOLISTRAND(TM) ENG_CD_323135_C.pdf 英文版本
- TERMINAL, TAB,SOLISTRAND(TM) 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_323135_E.pdf 3D
- 下载查看 ENG_CVM_CVM_323135_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_323135_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_323135_E.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049_P.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 公端端子
-
对接公端宽度 : 17.3 mm [ .681 in ]
-
对接公端厚度 : .84 mm [ .033 in ]
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.42
-
线径 (CMA): 509 – 3260
-
压线筒内径 : 1.55 mm [ .061 in ]
-
端子材料厚度 : .79 mm [ .031 in ]
-
产品总长度 : 17.3 mm [ .68 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装方法 : 零散零件
