322371

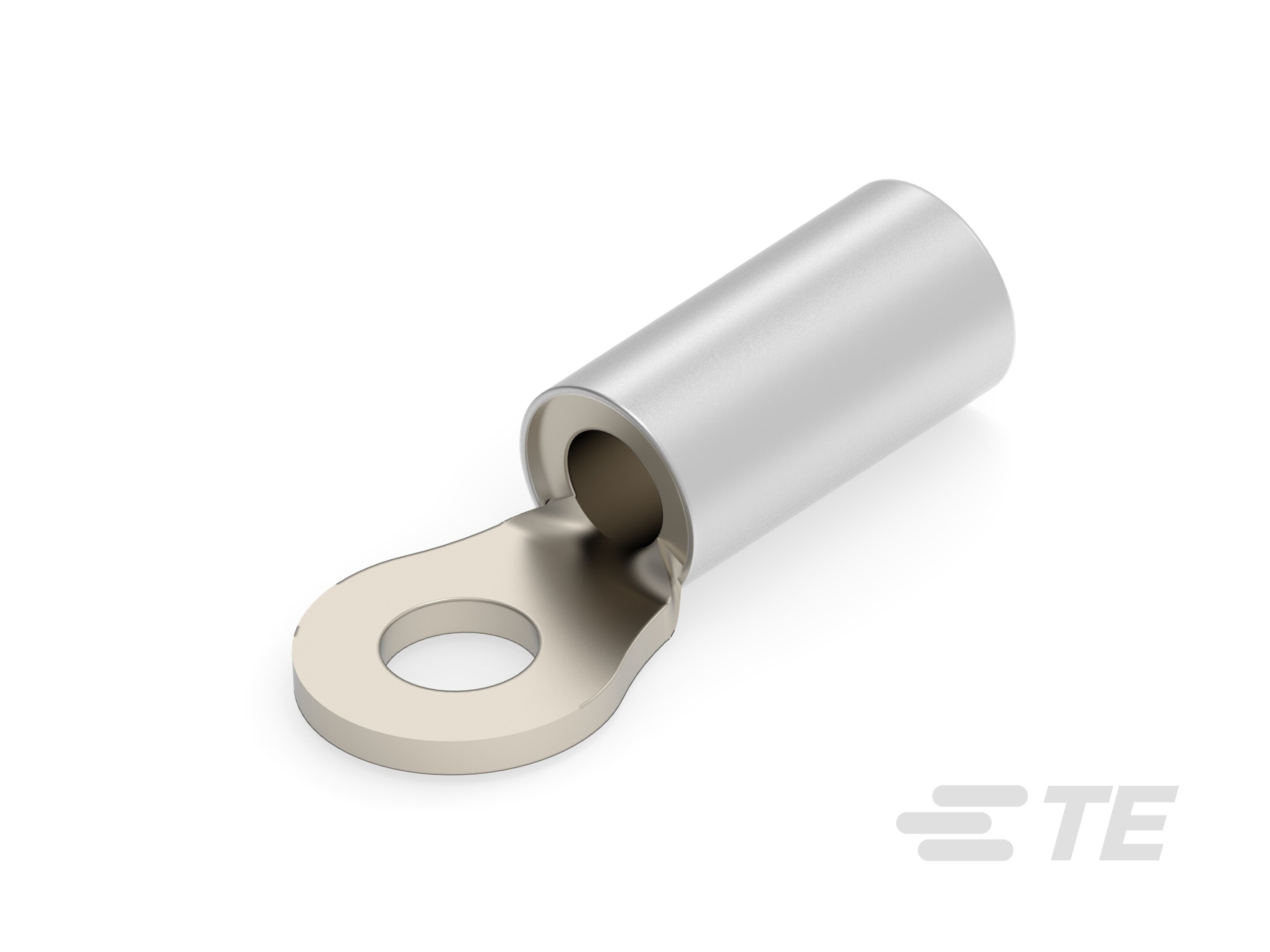

Closed Ring Tongue Terminal, 16 – 14 AWG, #4 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, STRATO-THERM DIAMOND GRIP
322371
Closed Ring Tongue Terminal, 16 – 14 AWG, #4 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, STRATO-THERM DIAMOND GRIP
-
- STRATO-THERM DIAMOND GRIP
- TE 内部编号 322371
- TE 内部产品描述 DIAMOND GRIP 16-14 HR R 4
- 军用规范： B: BACT12M7
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.04 – 2.62
-
线径 (CMA): 2050 – 5180
-
螺钉尺寸 : 4
文档
产品图纸
- TERMINAL, RING TONGUE,WIRE SIZE,AWG ENG_CD_322371_B.pdf 英文版本
- TERMINAL, RING TONGUE,WIRE SIZE,AWG 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_322371_M.pdf 3D
- 下载查看 ENG_CVM_CVM_322371_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_322371_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_322371_M.3d_stp.zip 英文版本
数据表/目录页
- STRATO-THERM Terminals & Splices for High Temperature Applications ENG_CS_82011_0806_STRATO-THERM_A.pdf 英文版本
产品规格
- Nickel Plated Diamond Grip ENG_SS_108-121200_B.pdf 英文版本
- 应用规格 ENG_SS_114-2162_D.pdf 英文版本
Product And Material Test Reports
- Nickel Plated DIAMOND GRIP* Heat Resistant STRATO-THERM* ENG_PMTR_501-134081_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 4
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
孔数 : 1
主体特性
-
产品重量 (g): 10
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 镍
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.04 – 2.62
-
线径 (CMA): 2050 – 5180
-
螺钉直径 : 3.02 mm [ .119 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 16.64 mm [ .655 in ]
-
兼容的绝缘直径（最大值） : 4.32 mm [ .17 in ]
-
兼容的绝缘直径范围 : 3.05 – 4.32 mm [ .12 – .17 in ]
使用环境
-
绝缘选项 : 非绝缘
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
