322223

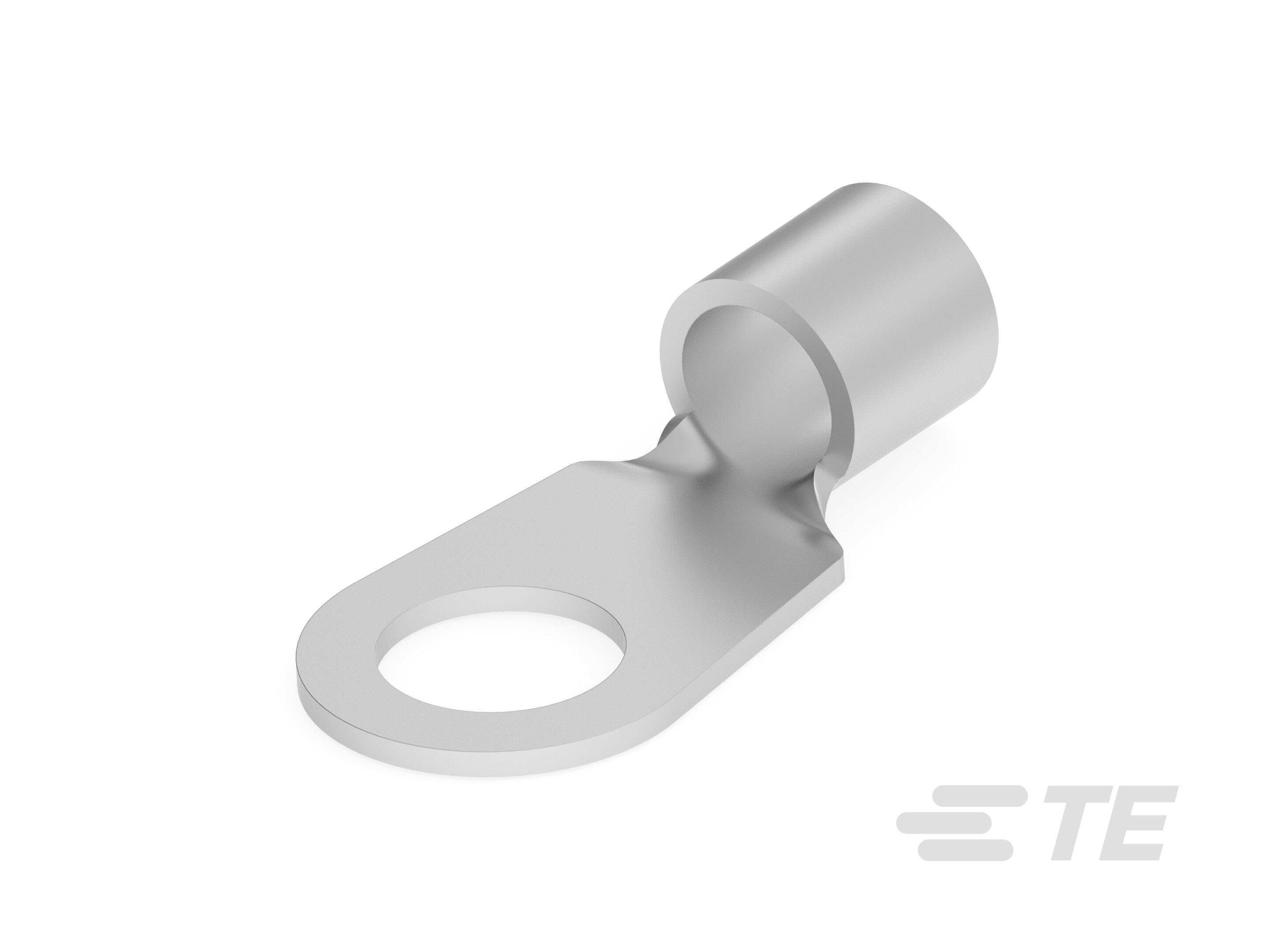

Closed Ring Tongue Terminal, 3/0 AWG, 3/4 Stud, 19.05 mm [.75 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
322223
Closed Ring Tongue Terminal, 3/0 AWG, 3/4 Stud, 19.05 mm [.75 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 322223
- TE 内部产品描述 TERM, RING, SOLIS, 3/0, 3/4
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 3/0
-
线径 (mm²): 76.3 – 96.3
-
线径 (CMA): 150500 – 190000
-
螺钉尺寸 : 3/4
文档
产品图纸
- WIRE TERMINAL SOLISTRAND , RING TONGUE, WIRE SIZE: 3/O 英文版本
- WIRE TERMINAL SOLISTRAND , RING TONGUE, WIRE SIZE: 3/O ENG_CD_322223_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_322223_L.pdf 3D
- 下载查看 ENG_CVM_CVM_322223_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_322223_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_322223_L.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049_N.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 50
-
封装方法 : 零散零件
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 不带
主体特性
-
产品重量 (g): 48.916
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 3/4
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
尺寸
-
线径 (AWG): 3/0
-
线径 (mm²): 76.3 – 96.3
-
线径 (CMA): 150500 – 190000
-
螺钉直径 : 19.05 mm [ .75 in ]
-
舌厚 : 2.38 mm [ .094 in ]
-
产品长度 : 68.55 mm [ 2.699 in ]
-
压线筒内径 : 14.35 mm [ .564 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
