321898-1

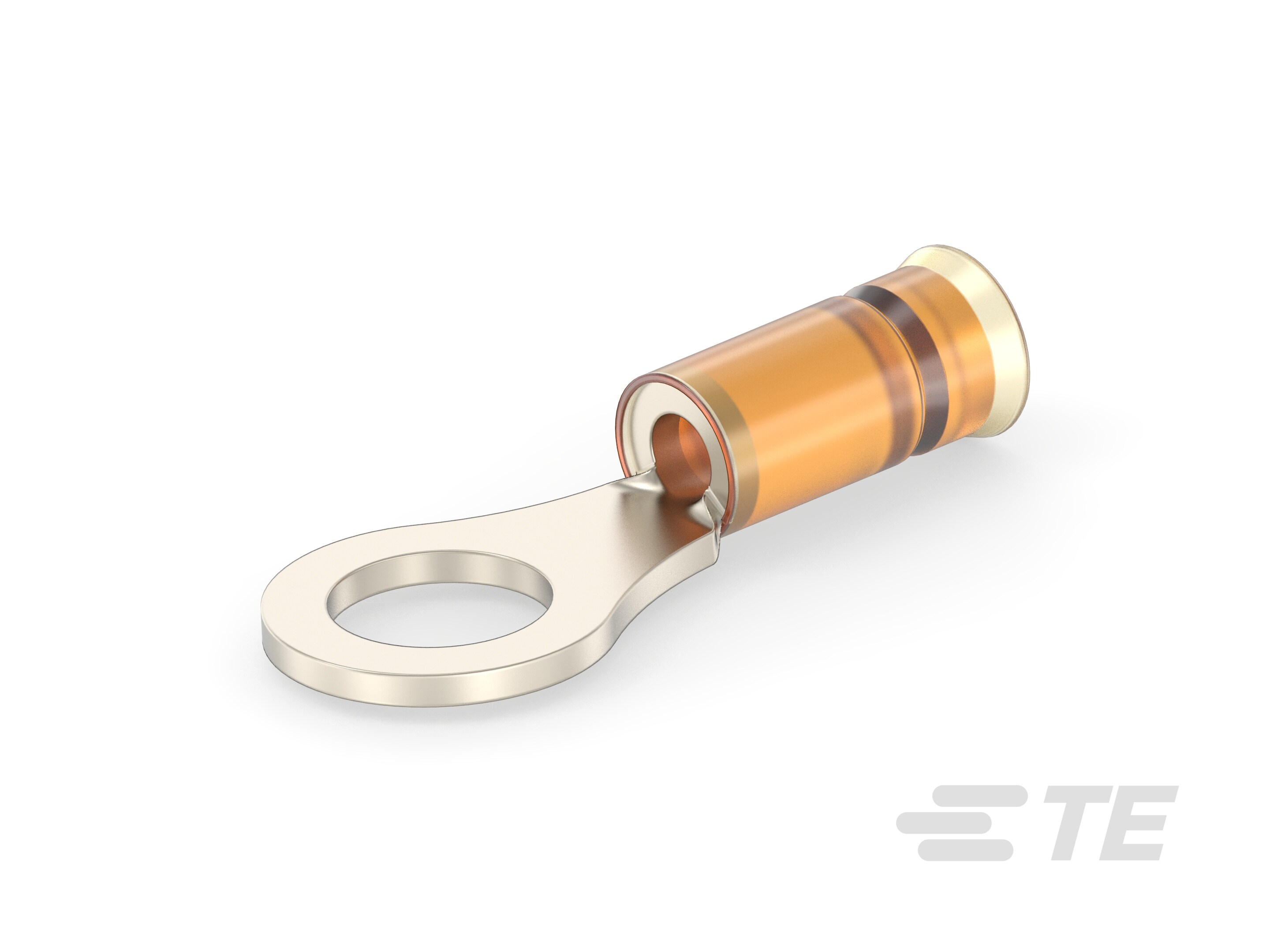

Closed Ring Tongue Terminal, 22 – 18 AWG, #10 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Straight, Gold Plating, STRATO-THERM DIAMOND GRIP
321898-1
Closed Ring Tongue Terminal, 22 – 18 AWG, #10 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Straight, Gold Plating, STRATO-THERM DIAMOND GRIP
-
- STRATO-THERM DIAMOND GRIP
- TE 内部编号 321898-1
- TE 内部产品描述 STRA,RT,DG,22-16,#10,NI,AU
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .9
-
线径 (CMA): 592.06 – 1776.17
-
螺钉尺寸 : 10
文档
产品图纸
- TERMINAL, RING TONGUE, STRATOTHERM, DIAMOND GRIP, WIRE SIZE: 22-16 AWG ENG_CD_321898_G5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_321898-1_V.pdf 3D
- 下载查看 ENG_CVM_CVM_321898-1_V.2d_dxf.zip 英文版本
- ENG_CVM_CVM_321898-1_V.3d_igs.zip 英文版本
- ENG_CVM_CVM_321898-1_V.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 10
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
孔数 : 1
主体特性
-
绝缘套管颜色 : 橙色
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 金
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .9
-
线径 (CMA): 592.06 – 1776.17
-
螺钉直径 : 5 mm [ .197 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 20.22 mm [ .796 in ]
-
兼容的绝缘直径（最大值） : 3.56 mm [ .14 in ]
-
兼容的绝缘直径范围 : 2.67 – 3.56 mm [ .105 – .14 in ]
使用环境
-
绝缘选项 : 非绝缘
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
