321884-1

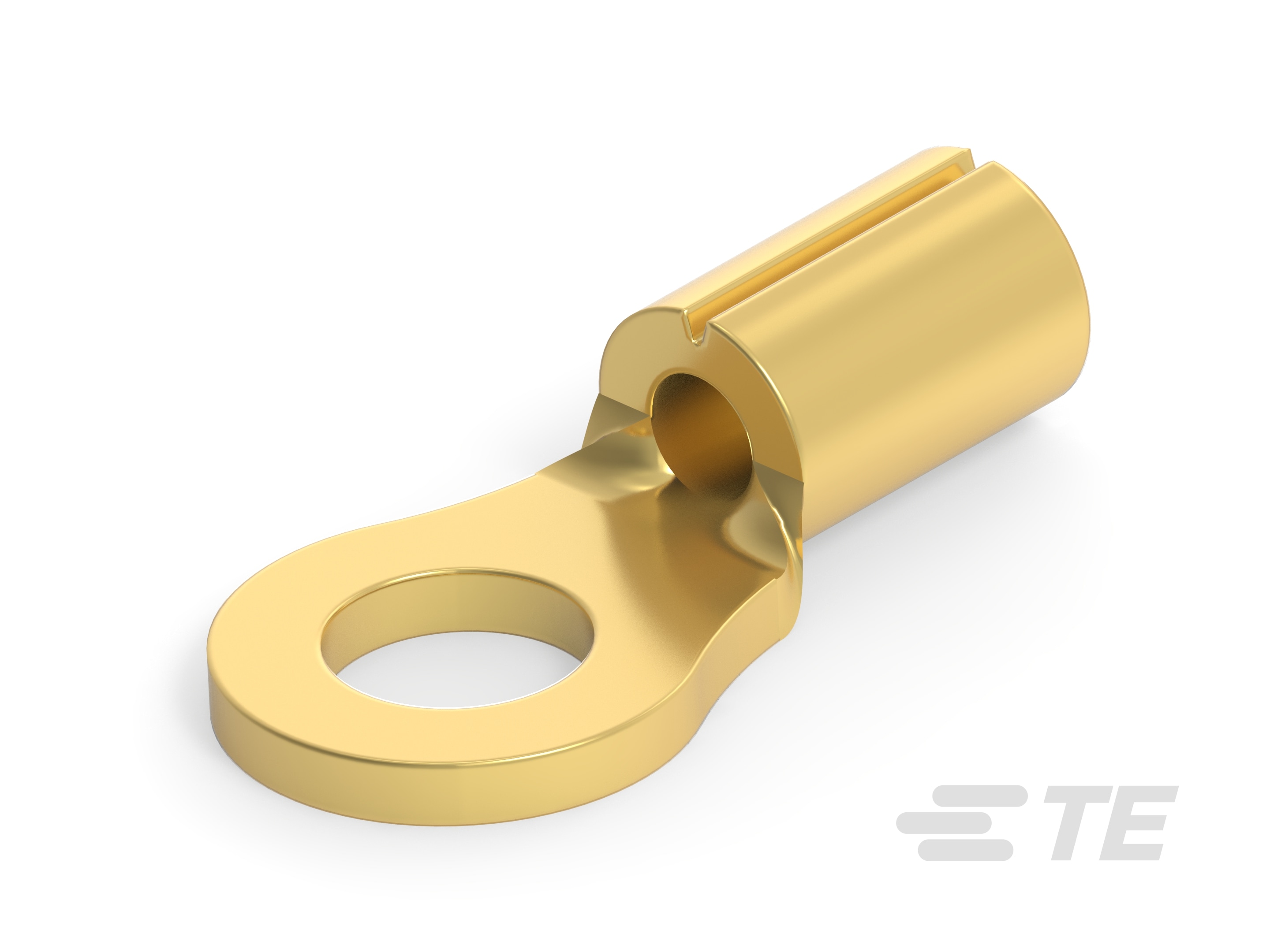

Closed Ring Tongue Terminal, 22 – 16 AWG, #4 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Gold Plating, Uninsulated
321884-1
Closed Ring Tongue Terminal, 22 – 16 AWG, #4 Stud, 3.02 mm [.119 in] Stud Diameter, Closed Barrel, Straight, Gold Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 321884-1
- TE 内部产品描述 TERM, RT, STRAT,SOLIS, NI, 22-16, #4, AU
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.42
-
线径 (CMA): 509 – 3260
-
螺钉尺寸 : 4
文档
产品图纸
- TERMINAL, RING TONGUE, HIGH TEMPERATURE, STRATO-THERM ENG_CD_321884_D3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_321884-1_M.pdf 3D
- 下载查看 ENG_CVM_CVM_321884-1_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_321884-1_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_321884-1_M.3d_stp.zip 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 4
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
孔数 : 1
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 金
-
端子底板材料 : 铜
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.42
-
线径 (CMA): 509 – 3260
-
螺钉直径 : 3.02 mm [ .119 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 11.4 mm [ .449 in ]
-
压线筒内径 : 1.55 mm [ .061 in ]
使用环境
-
绝缘选项 : 非绝缘
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
