321558

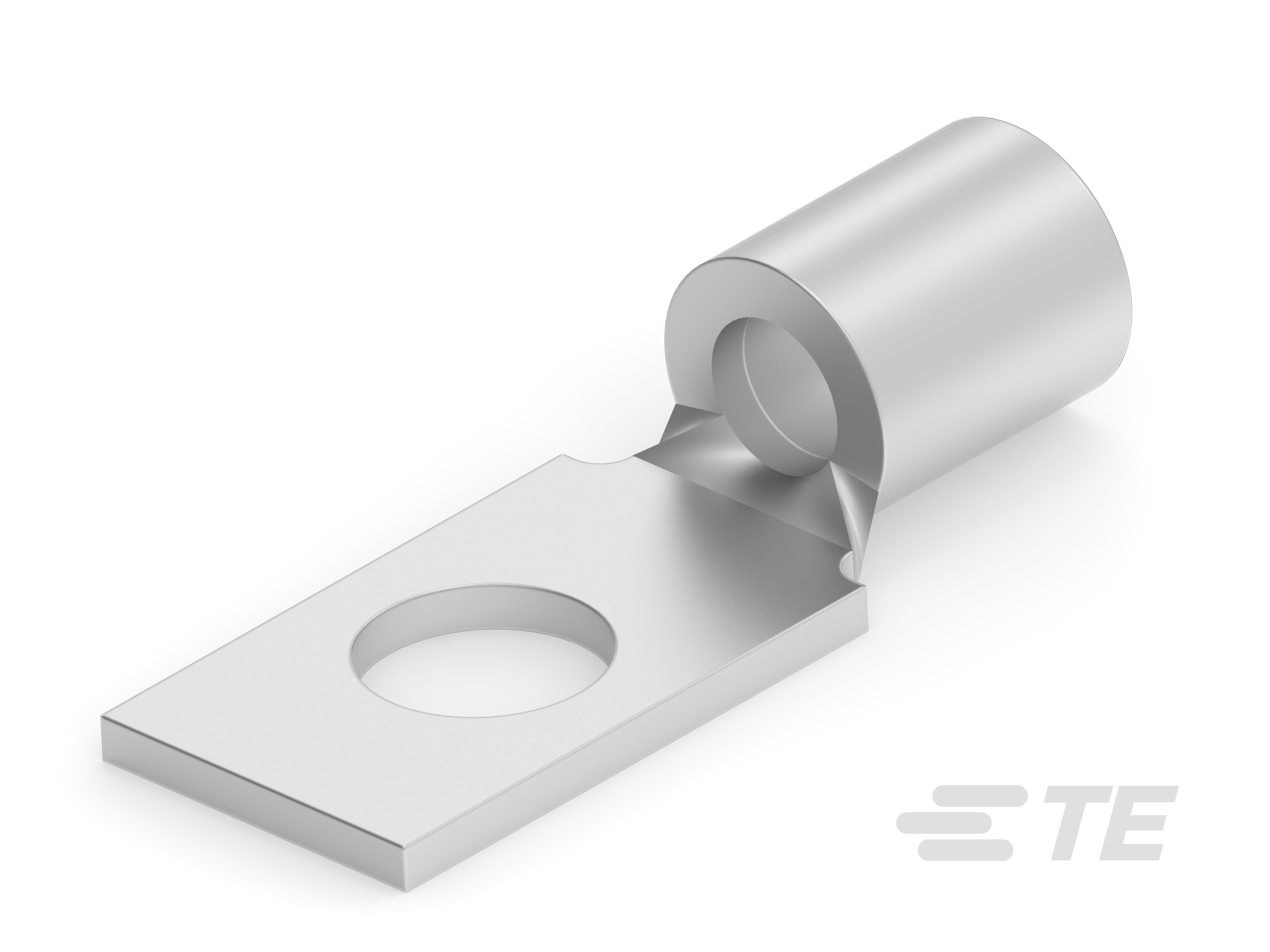

Rectangular Tongue Terminal, 12 – 10 AWG, #10 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
321558
Rectangular Tongue Terminal, 12 – 10 AWG, #10 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 321558
- TE 内部产品描述 TERMINAL,SOLIS RECT 12-10 10
-
叉形端子类型 : 矩形舌端子
-
线径 (AWG): 12 – 10
-
线径 (mm²): 2.62 – 6.64
-
线径 (CMA): 5180 – 13100
-
螺钉尺寸 : 10
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_321558_K.pdf 3D
- 下载查看 ENG_CVM_CVM_321558_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_321558_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_321558_K.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049_N.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
包装特性
-
封装数量 : 500
-
封装方法 : 零散零件
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 不带
主体特性
-
产品重量 (g): 2.072
结构特性
-
孔数 : 1
产品类型特性
-
螺钉尺寸 : 10
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
叉形端子类型 : 矩形舌端子
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
尺寸
-
线径 (AWG): 12 – 10
-
线径 (mm²): 2.62 – 6.64
-
线径 (CMA): 5180 – 13100
-
螺钉直径 : 5 mm [ .197 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 21.41 mm [ .841 in ]
-
压线筒内径 : 3.28 mm [ .129 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
