321198

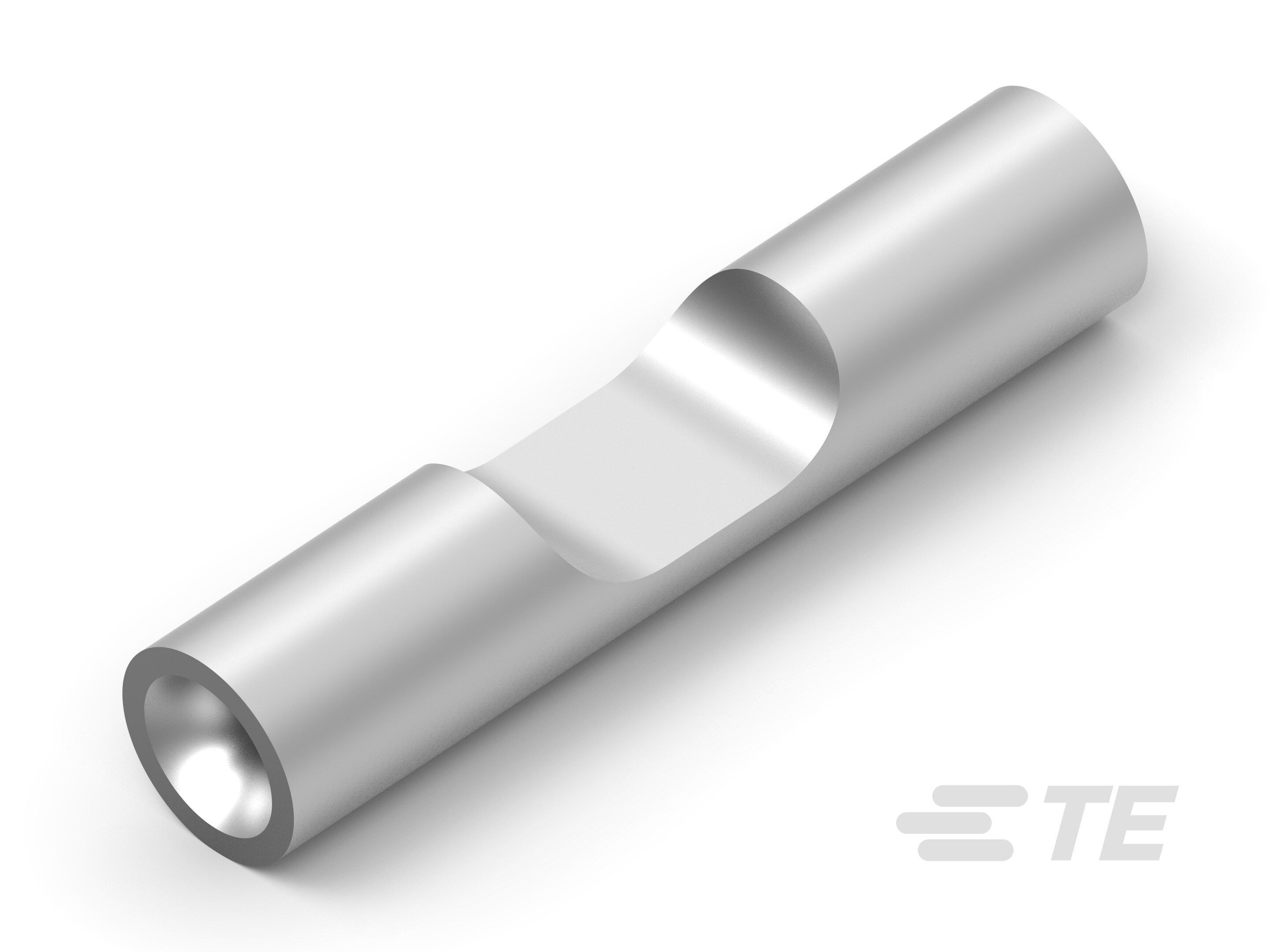

Butt Splice, 26 – 22 AWG, .1 – .41 mm² Wire, 202 – 810 CMA, Uninsulated, Serrated, Copper, 5 Serration, 9.78 mm [.385 in] Length, Loose Piece
321198
Butt Splice, 26 – 22 AWG, .1 – .41 mm² Wire, 202 – 810 CMA, Uninsulated, Serrated, Copper, 5 Serration, 9.78 mm [.385 in] Length, Loose Piece
-
- SOLISTRAND
- TE 内部编号 321198
- TE 内部产品描述 SPLICE,SOLIS BUTT 26-22
- 别名 ID EJ0641-000 AMPS-0-321198-0
-
接头类型 : 对接接头
-
线径 (AWG): 26 – 22
-
线径 (mm²): .1 – .41
-
可密封 : 否
-
接头特性 : 锯齿
文档
产品图纸
- SPLICE, BUTT, STRAP, SOLISTRAND ENG_CD_321198_B.pdf 英文版本
- SPLICE, BUTT, STRAP, SOLISTRAND 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_321198_G.pdf 3D
- 下载查看 ENG_CVM_CVM_321198_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_321198_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_321198_G.3d_stp.zip 英文版本
数据表/目录页
- SOLISTRAND - QRG ENG_CS_1773464-2_0919.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头附件类型 : 接头
-
接头类型 : 对接接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
锯齿数 : 5
-
与线缆类型兼容 : 分离式导线
主体特性
-
产品重量 (g): .144
-
接头特性 : 锯齿
接触件特性
-
端子电镀厚度 (µin): 100
-
端子电镀材料 : 锡
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 不带
尺寸
-
外径 : 2.08 mm [ .082 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .1 – .41
-
压线筒内径 : .79 mm [ .031 in ]
-
线径 (CMA): 202 – 810
-
端子材料厚度 : .46 mm [ .018 in ]
-
产品长度 : 9.78 mm [ .385 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
