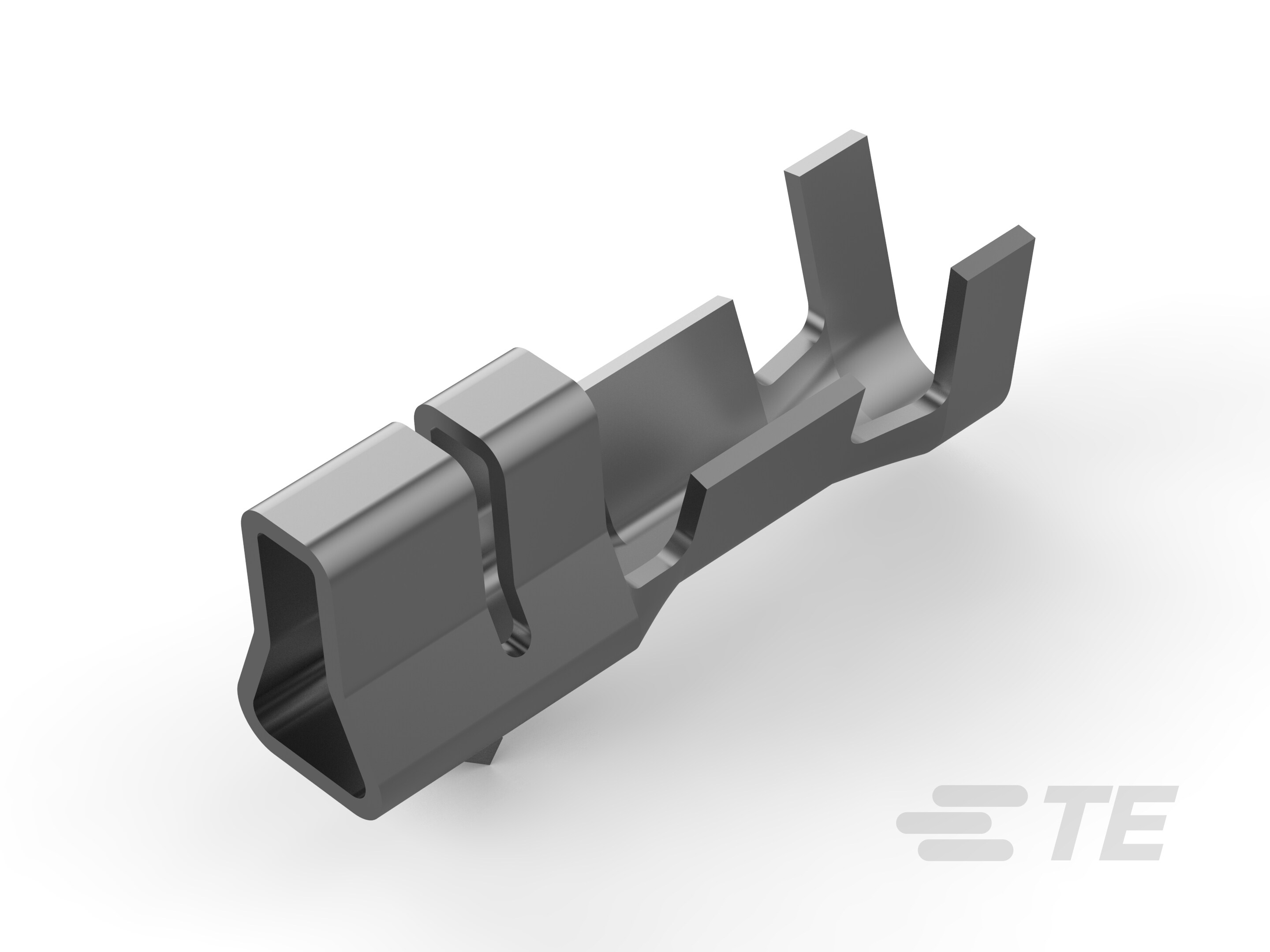

316401-1
Receptacle Contact, Tin (Sn), 50 VAC, 50 VDC, Double Lock Plate Contact Retention, Discrete Wire, 26 – 22 AWG, AMP Signal Double Lock
316401-1
Receptacle Contact, Tin (Sn), 50 VAC, 50 VDC, Double Lock Plate Contact Retention, Discrete Wire, 26 – 22 AWG, AMP Signal Double Lock
-
- AMP 双重锁定信号
- TE 内部编号 316401-1
- TE 内部产品描述 2.5 SIGNAL D/L REC CONT. M L/P
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 50
-
工作电压 (VDC): 50
文档
产品图纸
- 2.5mm ?????????? ????? ?????? ????? (M) 2.5mm SIGNAL DBL LOCK LOOSE PIECE REC. CONT. (M) ENG_CD_316401_B3_C_316401.dwg.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_316401-1_B.pdf 英文版本
- 下载查看 ENG_CVM_316401-1_B.3d_igs.zip 英文版本
- ENG_CVM_316401-1_B.3d_stp.zip 英文版本
- ENG_CVM_316401-1_B.2d_dxf.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-5459_M3.pdf 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV-SUD_CERT_B0471750037_C1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 50
-
工作电压 (VDC): 50
接触件特性
-
端子长度 (in): .283
-
压线筒类型 : Open
-
导线端子端接区域电镀厚度 : .8 µm [ 31.5 µin ]
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 双锁板
尺寸
-
兼容的绝缘直径范围 : .93 – 1.5 mm [ .037 – .059 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .12 – .35
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
用于多压接 : 否
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : CSA | UL | VDE
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
