316292-1

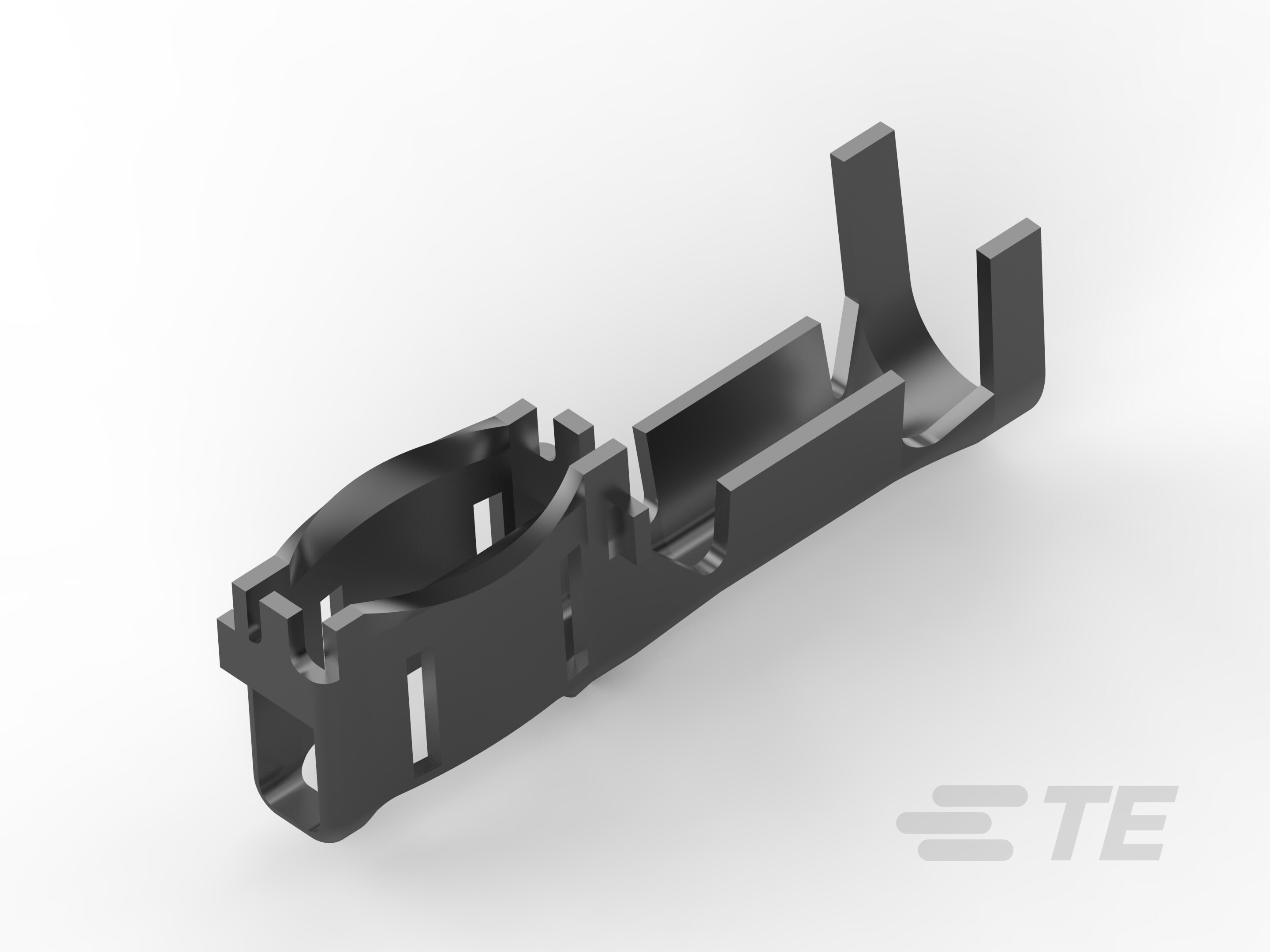

Receptacle Magnet Wire Terminal, 18 – 13 AWG, .82 – 2.6 mm, Crimp, 9.35 mm [.368 in] Crimp Area Length, Tin Plating, 22.39 mm [.881 in] Length, Reel

3.2 CLUSTER REC L-TYPE-316292-1

316292-1

Receptacle Magnet Wire Terminal, 18 – 13 AWG, .82 – 2.6 mm, Crimp, 9.35 mm [.368 in] Crimp Area Length, Tin Plating, 22.39 mm [.881 in] Length, Reel

  • TE 内部编号 316292-1
  • TE 内部产品描述 3.2 CLUSTER REC L-TYPE

  • 漆包线端子类型 : 母端

  • 接合插针直径 : 3.2 mm [ .125 in ]

  • 兼容的绝缘直径（最大值） : 4 mm [ .157 in ]

  • 兼容的绝缘直径范围 : 1.6 – 4 mm [ .062 – .157 in ]

  • 电磁线尺寸 (mm): .82 – 2.6

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 与分离式电线类型兼容 : 实芯 | 漆包线

接触件特性

  • 漆包线端子类型 : 母端

  • 接合插针直径 : 3.2 mm [ .125 in ]

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 压接

  • 压接区域长度 : 9.35 mm [ .368 in ]

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 端子高度 : 7 mm [ .276 in ]

  • 兼容的绝缘直径（最大值） : 4 mm [ .157 in ]

  • 兼容的绝缘直径范围 : 1.6 – 4 mm [ .062 – .157 in ]

  • 电磁线尺寸 (mm): .82 – 2.6

  • 电磁线尺寸 (AWG): 18 – 13

  • 产品长度 : 22.39 mm [ .881 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -20 – 150 °C [ -4 – 302 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装数量 : 3000

  • 封装方法 : Reel
