该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

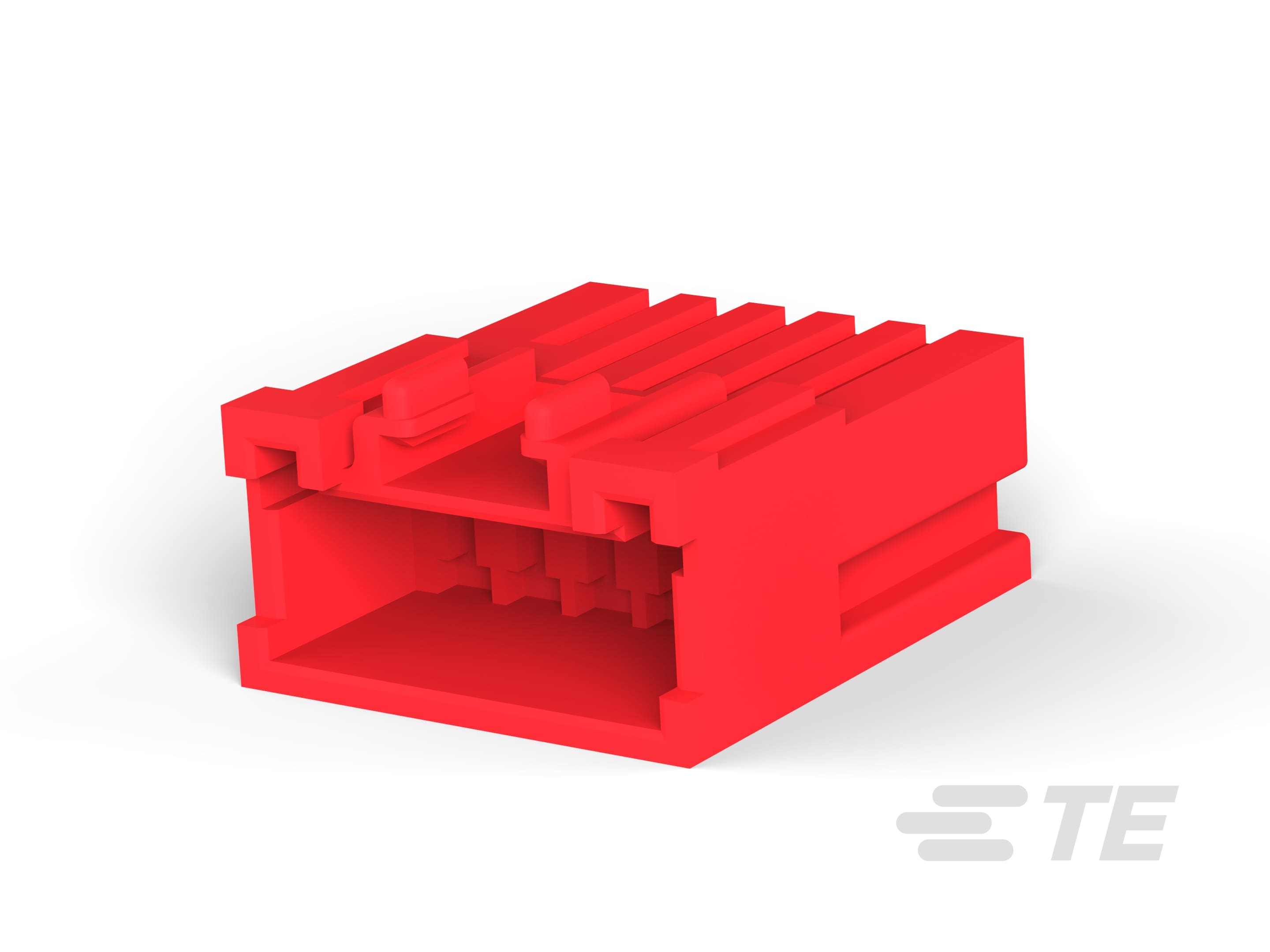

316089-2

5 Position, Cap, Housing, Crimp, Wire-to-Wire, UL 94V-0, 2.5 mm [.098 in] Centerline, 1 Row, 250 VAC, Wire & Cable, AMP Signal Double Lock

全部查看 STD 温度信号双锁帽 (21)
2.5 SGL D/LOCK CAP HSG 5P RED-316089-2

316089-2

5 Position, Cap, Housing, Crimp, Wire-to-Wire, UL 94V-0, 2.5 mm [.098 in] Centerline, 1 Row, 250 VAC, Wire & Cable, AMP Signal Double Lock

全部查看  STD 温度信号双锁帽 (21)
    • AMP 双重锁定信号
  • TE 内部编号 316089-2
  • TE 内部产品描述 2.5 SGL D/LOCK CAP HSG 5P RED

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 接合固定 : 带有

  • 接合固定类型 : 锁闩

  • 线缆端接方法 : 压接

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到线

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 5

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

主体特性

  • 主要产品颜色 : 红色

接触件特性

  • 端子基材 : 磷青铜

  • 端子类型 : 公端

  • 端子额定电流（最大值） (A): 3

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性 : 不带

  • 应力消除 : 不带

  • 接合固定 : 带有

  • 接合固定类型 : 锁闩

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 中心线（间距） : 2.5 mm [ .098 in ]

  • 外壳材料 : 尼龙 66

尺寸

  • 连接器长度 : 15.6 mm [ .614 in ]

  • 连接器高度 : 9.6 mm [ .378 in ]

  • 线径 (AWG): 26 – 20

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装数量 : 150

  • 封装方法 : Bag
