501241

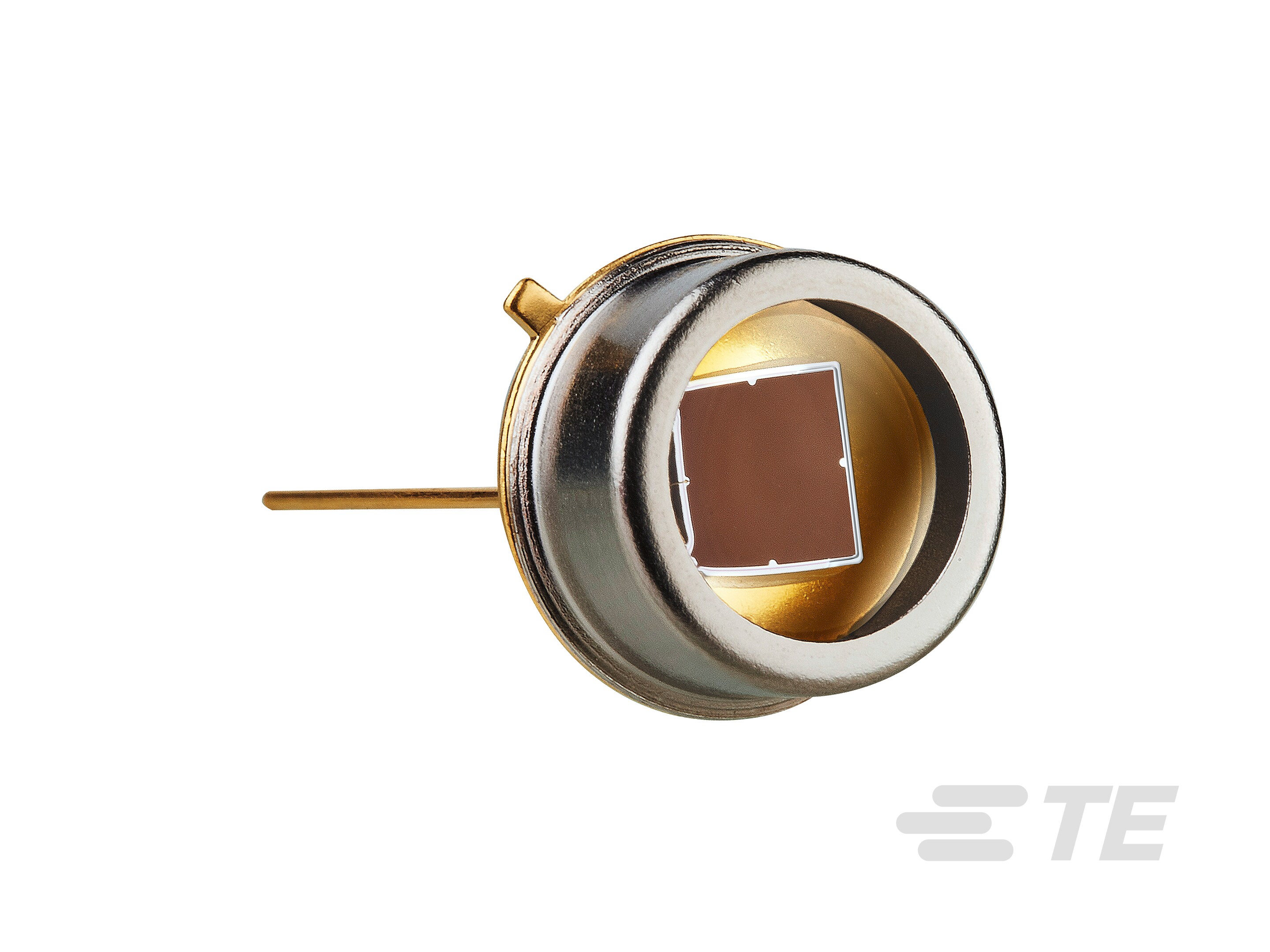

Pin Photodiode, 13 mm² [.02 in²] Active Area, 3.5 mm [.14 in] Active Area Width, 350 – 1100 nm Wavelength, Transistor Outline (TO)
501241
Pin Photodiode, 13 mm² [.02 in²] Active Area, 3.5 mm [.14 in] Active Area Width, 350 – 1100 nm Wavelength, Transistor Outline (TO)
- TE 内部编号 3001225-F
- TE 内部产品描述 PS13-6b TO (TO5)
-
光学探测器类型 : 插针光电二极管
-
总有效面积 : 13 mm² [ .02 in² ]
-
有效面积宽度 : 3.5 mm [ .14 in ]
-
工作波长 (nm): 350 – 1100
-
传感器封装 : 晶体管轮廓 (TO)
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3001225-F_1.pdf 3D
- 下载查看 ENG_CVM_CVM_3001225-F_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3001225-F_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_3001225-F_1.3d_igs.zip 英文版本
数据表/目录页
- PS13-6B_TO ENG_DS_PS13-6B_TO_A.pdf 英文版本
- PS13-6b TO (TO5) ENG_DS_PS13-6b_TO_TO5_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
光学传感器产品类型 : 探测器
-
光学探测器类型 : 插针光电二极管
-
传感器封装 : 晶体管轮廓 (TO)
信号特征
-
工作波长 (nm): 350 – 1100
尺寸
-
总有效面积 : 13 mm² [ .02 in² ]
-
有效面积宽度 : 3.5 mm [ .14 in ]
使用环境
-
工组温度范围 : -40 – 212 °C [ -40 – 212 °F ]
操作/应用
-
光学传感器应用 : 光度测定, 光谱学, 分析仪器, 医疗设备, 荧光检测
