规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

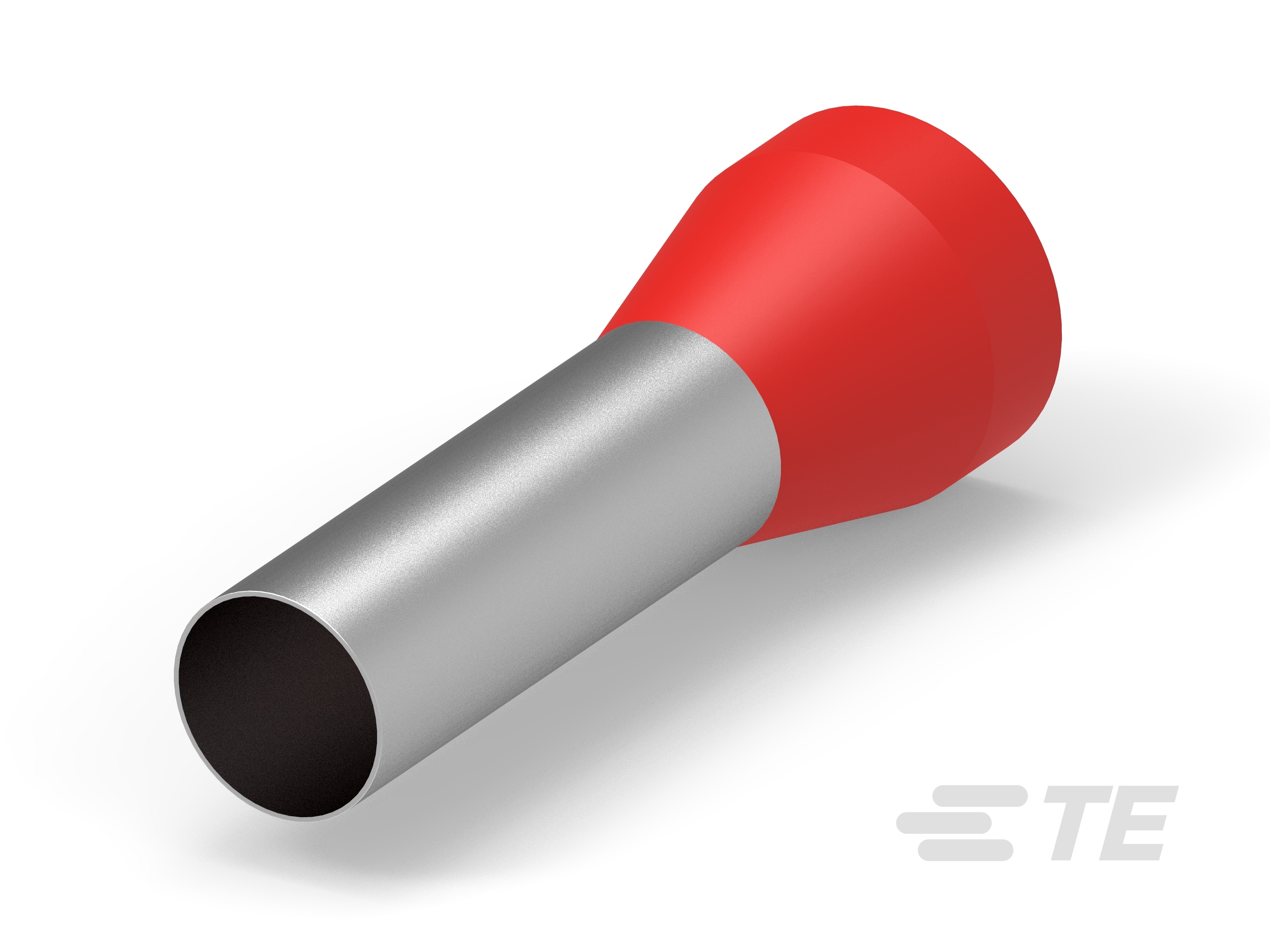

产品类型特性

  • 可密封 :

  • 与分离式电线类型兼容 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 双线 :

接触件特性

  • 压接电线插针、公端和套圈端子类型 : 插针, 插针

  • 压线筒类型 : Closed

  • 端子电镀材料 :

  • 端子方向 : 直式

  • 端子长度 : 25 mm [ .975 in ]

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 适用的电线绝缘层直径范围 : 12.6 mm [ .496 in ]

  • 线径 (AWG): 2

  • 线径 (mm²): 34 – 35

  • 线径 (CMA): 66360

  • 压线筒内径 : 12.7 mm [ .5 in ]

  • 端子材料厚度 : .2 mm [ .007 in ]

  • 产品总长度 : 39 mm [ 1.535 in ]

  • 剥线长度 : 28 mm [ 1.102 in ]

  • 双线尺寸 (AWG): 2

  • 双线尺寸 (mm²): 35

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 105 °C [ 221 °F ]

操作/应用

  • 重载 :

包装特性

  • 封装方法 : 零散零件

  • 封装数量 : 50

其他

  • 压线筒颜色 : 红色
