3-966292-4

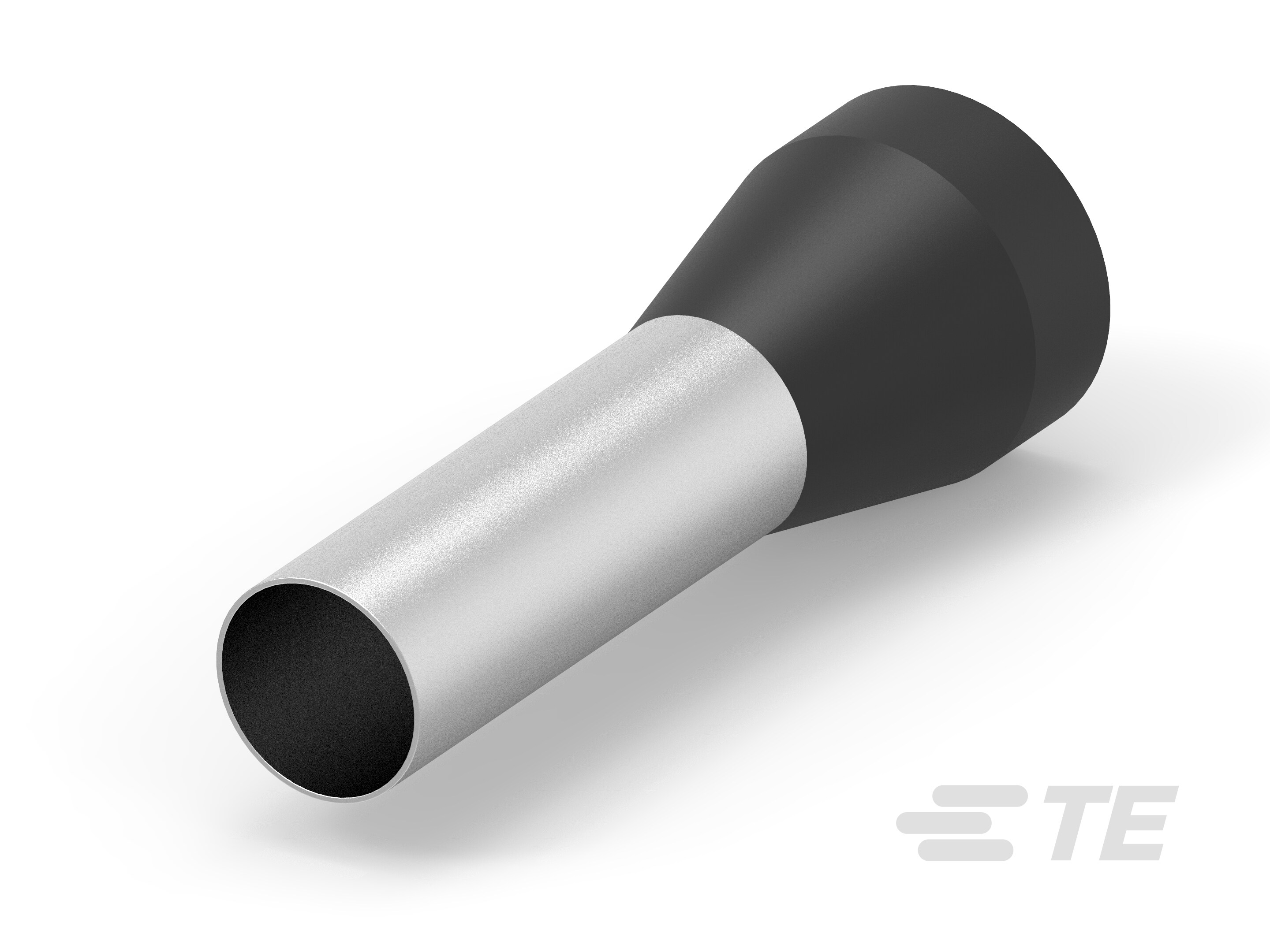

FER,WIRE,PL SLV,25.00/4,L22,BLACK,LP

FER,WIRE,PL SLV,25.00/4,L22,BLACK,LP-3-966292-4

3-966292-4

FER,WIRE,PL SLV,25.00/4,L22,BLACK,LP

  • TE 内部编号 3-966292-4
  • TE 内部产品描述 FER,WIRE,PL SLV,25.00/4,L22,BLACK,LP

  • 压接导线端子类型 : 插针, 插针

  • 兼容的绝缘直径范围 : 11.1 mm [ .437 in ]

  • 线径 (AWG): 3

  • 线径 (mm²): 25

  • 线径 (CMA): 52600

查看所有特性

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 压接导线端子类型 : 插针, 插针

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

  • 端子接触部长度 : 22 mm [ .858 in ]

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 兼容的绝缘直径范围 : 11.1 mm [ .437 in ]

  • 线径 (AWG): 3

  • 线径 (mm²): 25

  • 线径 (CMA): 52600

  • 压线筒内径 : 11.2 mm [ .44 in ]

  • 端子材料厚度 : .2 mm [ .007 in ]

  • 产品总长度 : 36 mm [ 1.418 in ]

  • 剥线长度 : 25 mm [ .984 in ]

  • 双线尺寸 (AWG): 3

  • 双线尺寸 (mm²): 25

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 105 °C [ 221 °F ]

包装特性

  • 封装数量 : 50

  • 封装方法 : 零散零件
