3-829868-8

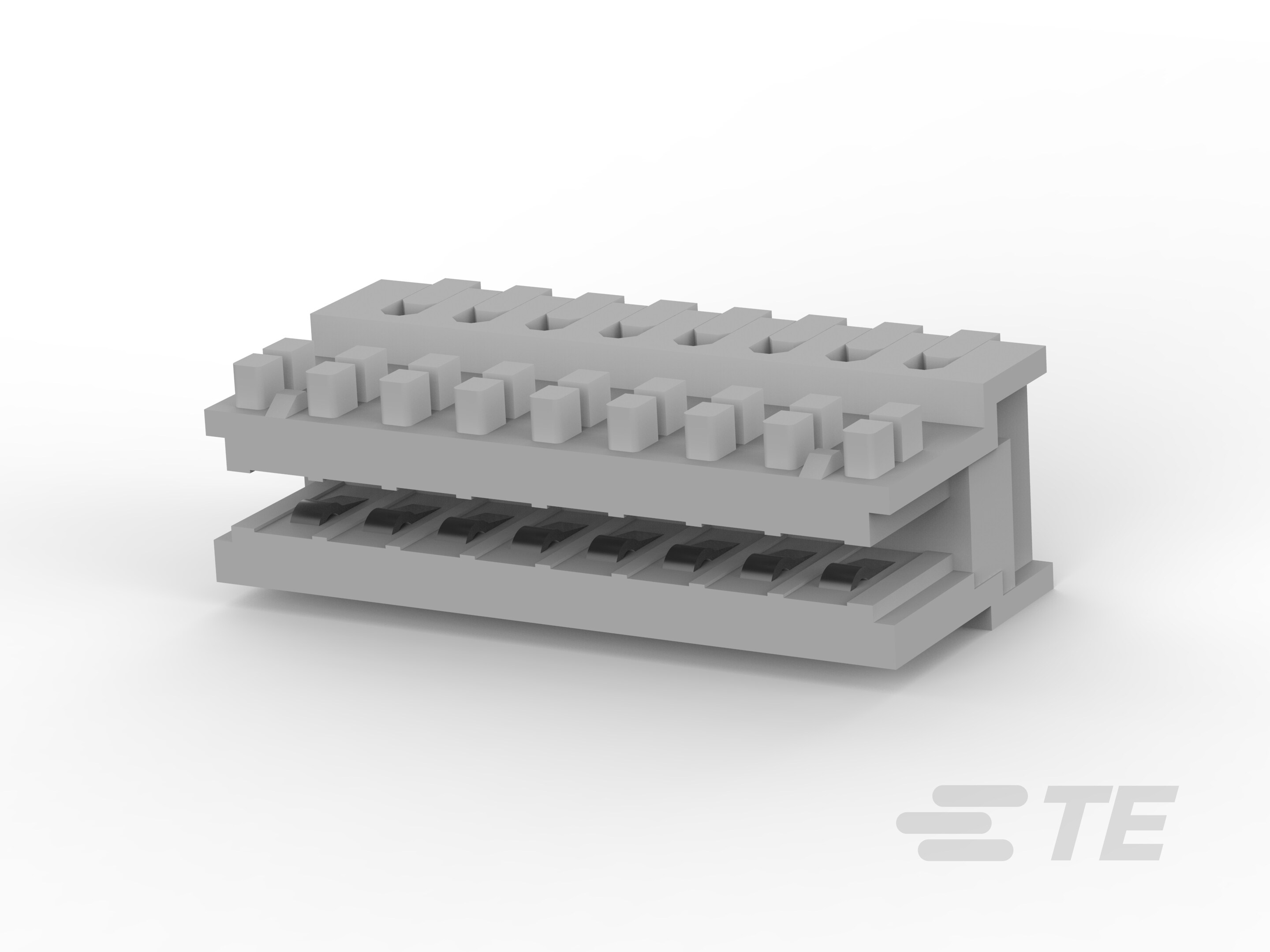

DUOPLUG 2.5 FEDERLEI 8P

DUOPLUG 2.5 FEDERLEI 8P-3-829868-8

3-829868-8

DUOPLUG 2.5 FEDERLEI 8P

  • TE 内部编号 3-829868-8
  • TE 内部产品描述 DUOPLUG 2.5 FEDERLEI 8P

  • 连接器系统 : 线到板

  • 位数 : 8

  • 中心线（间距） : 2.5 mm [ .098 in ]

  • 线缆端接方法 : 绝缘刺破 (IDC)

  • 行数 : 1

查看所有特性

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器系统 : 线到板

  • 连接器和壳体类型 : 母端

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 与线缆类型兼容 : 分离式导线

  • 卡进入方式 : 侧

  • 位数 : 8

  • 行数 : 1

  • 连接器端子负载状态 : 满载

  • PCB 安装方向 : 直角

电气特征

  • 工作电压 (VAC): 63

主体特性

  • 主要产品颜色 : 灰色

接触件特性

  • 端子接合区域电镀材料厚度 (µm): 5 – 12

  • 端子类型 : 插座

  • 端子基材 : 铜锡合金

  • 壳体内的端子定位力 : 带有

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子额定电流（最大值） (A): 2

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

机械附件

  • PCB 安装对准 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 接合固定 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 壳体入口配置 : 两端开口

  • 中心线（间距） : 2.5 mm [ .098 in ]

  • 外壳材料 : PBTP

尺寸

  • 线径 (AWG): 24

  • 线径 (mm²): .22 – .25

  • 连接器高度 : 7.35 mm [ .29 in ]

  • 兼容的绝缘直径范围 : 1.2 – 1.4 mm [ .047 – .055 in ]

  • PCB 厚度（建议） : 1.5 mm [ .059 in ]

  • 卡槽深度 (mm): 5

操作/应用

  • 电路应用 : Signal

行业标准

  • 与机构/标准产品兼容 : UL

包装特性

  • 封装数量 : 2240

  • 封装方法 : Carton
