3-794615-0

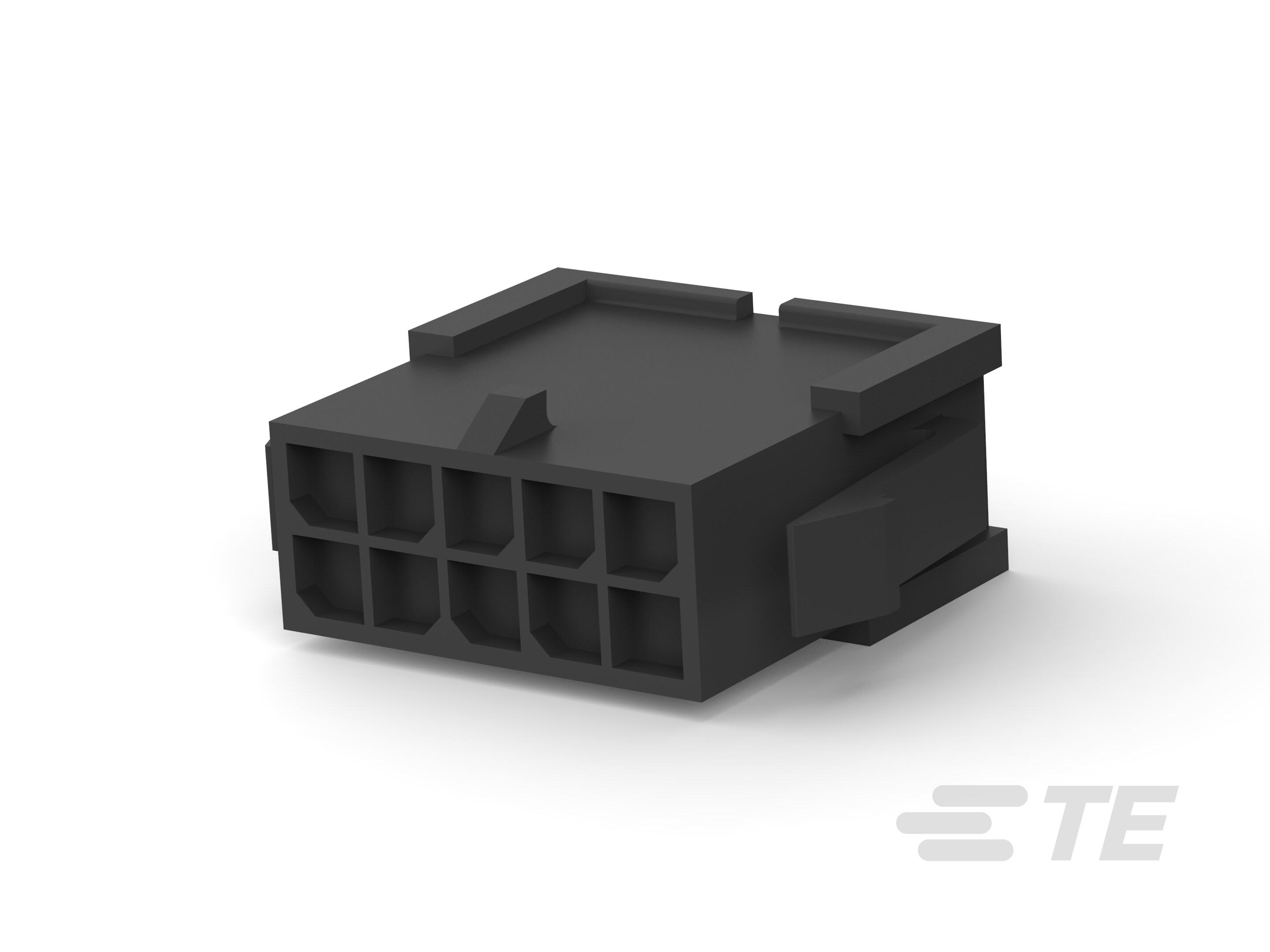

Rectangular Power Connectors, Housing, Plug, Wire-to-Panel / Wire-to-Wire, 10 Position, 3 mm [.118 in] Centerline, Wire & Cable, Micro MATE-N-LOK

10P MICRO MNL PLUG HSG PNL MT DBL RW V0-3-794615-0

3-794615-0

Rectangular Power Connectors, Housing, Plug, Wire-to-Panel / Wire-to-Wire, 10 Position, 3 mm [.118 in] Centerline, Wire & Cable, Micro MATE-N-LOK

    • MATE-N-LOK
    • Micro MATE-N-LOK
  • TE 内部编号 3-794615-0
  • TE 内部产品描述 10P MICRO MNL PLUG HSG PNL MT DBL RW V0

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到线, 线到面板, 线到面板

  • 位数 : 10

  • 中心线（间距） : 3 mm [ .118 in ]

查看所有特性
更多 更少

文档

产品图纸

  • PLUG HOUSING, 2 to 24 POSITION DUAL ROW, PANEL MOUNT MICRO MATE-N-LOK(TM) ENG_CD_794615_P7.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

机构认证

Product And Material Test Reports

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到线, 线到面板, 线到面板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 10

  • 行数 : 2

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

主体特性

  • 出线角度 : 180°

接触件特性

  • 端子布局 : 矩阵

  • 端子额定电流（最大值） (A): 5

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 插针

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性类型 : 插销锁

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） : 3 mm [ .118 in ]

  • 壳体颜色 : 土黄色

  • 外壳材料 : 尼龙 66, 尼龙 66

尺寸

  • 产品长度 (mm): 16.89

  • 行间距 : 3 mm [ .118 in ]

  • 面板厚度（建议值） : 1.57 – 2.3 mm [ .062 – .091 in ]

使用环境

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

识别标记

  • 电路识别特性 : 带有

行业标准

  • 与已批准的标准产品兼容 : UL E28476, VDE 40005280

  • 与机构/标准产品兼容 : CNR, USR, VDE

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : GWT 750°C（无火焰）

  • UL 等级 : 获得认可

  • 灼热丝材料额定值 : GWIT ≥ 775°C 的材料, 带 GWFI 850°C 的材料

包装特性

  • 封装数量 : 10500

  • 封装方法 : Box
