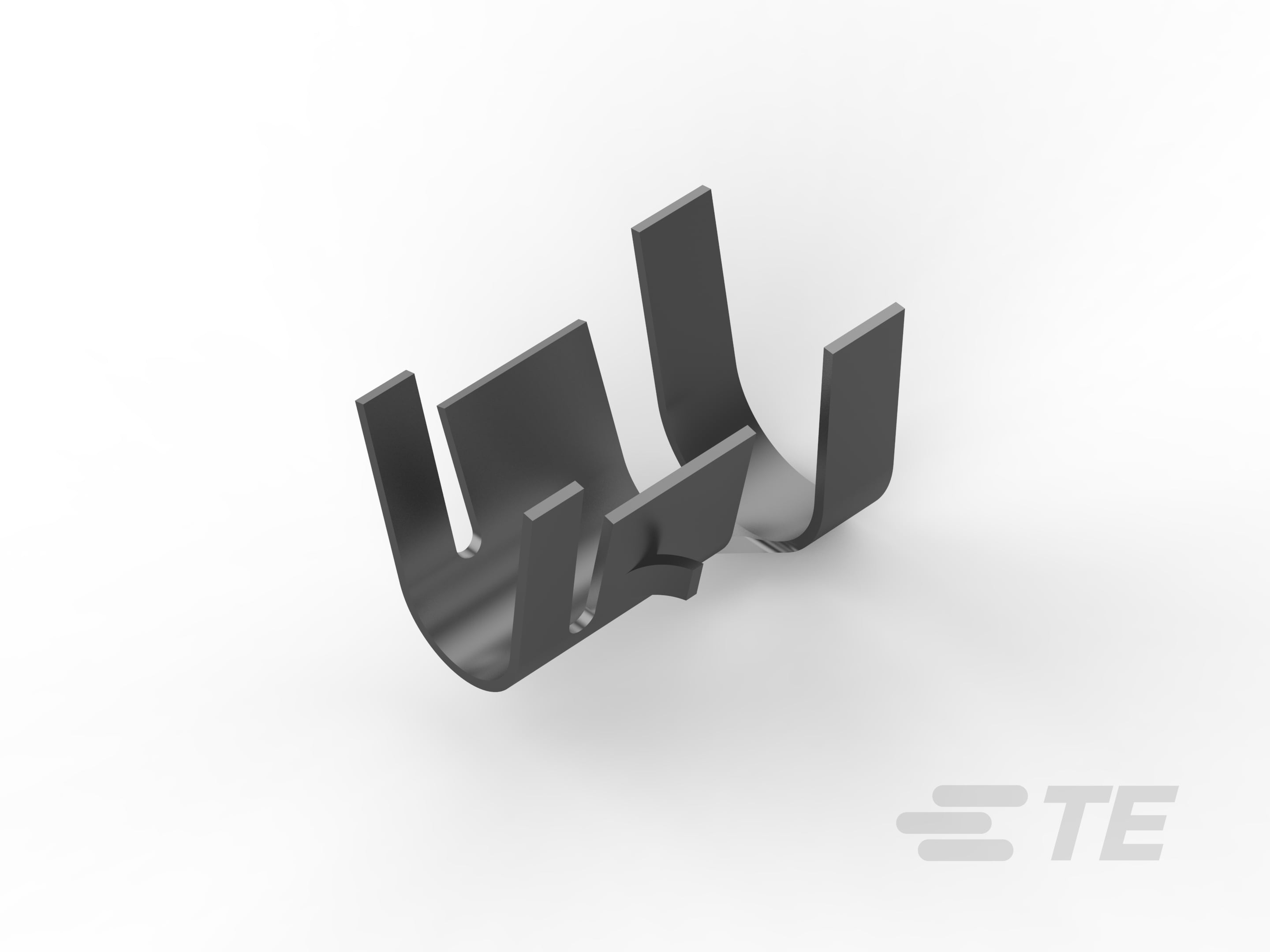

3-794013-1
PCB Pin, 3.18 mm [.125 in] PCB Hole, 12 AWG, 3 mm² Wire, Through Hole - Solder, Tin Plating, Reel, Terminates To Wire & Cable, PCB Terminals
3-794013-1
PCB Pin, 3.18 mm [.125 in] PCB Hole, 12 AWG, 3 mm² Wire, Through Hole - Solder, Tin Plating, Reel, Terminates To Wire & Cable, PCB Terminals
-
- AMP-IN
- TE 内部编号 3-794013-1
- TE 内部产品描述 MINI AMP-IN 12 AWG WIRE
-
PCB 端子类型 : PCB 插针
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
PCB 孔直径 : 3.18 mm [ .125 in ]
-
PCB 的外形高度 : 3.43 mm [ .137 in ]
-
兼容的绝缘直径（最大值） : 3.81 mm [ .15 in ]
文档
产品图纸
- TERMINAL, AMP-IN ENG_CD_794013_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_3-794013-1_B.pdf 英文版本
- 3D_CVM_CVM_3-794013-1_D.pdf 3D
- 下载查看 ENG_CVM_3-794013-1_B.2d_dxf.zip 英文版本
- ENG_CVM_3-794013-1_B.3d_igs.zip 英文版本
- ENG_CVM_3-794013-1_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_3-794013-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-794013-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-794013-1_D.3d_stp.zip 英文版本
数据表/目录页
- PRINTED CIRCUIT BOARD TERMINALS AND DISCONNECTS ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-1016_AM1.pdf 英文版本
- 产品规格 ENG_SS_108-1081_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 : 5.08 µm [ 200 µin ]
-
端子电镀涂层 : 亮光
-
PCB 端子类型 : PCB 插针
-
端子电镀材料 : 锡
-
端子尺寸 : 小型
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
板下延伸 : 3.18 mm [ .125 in ]
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
PCB 孔直径 : 3.18 mm [ .125 in ]
-
PCB 的外形高度 : 3.43 mm [ .137 in ]
-
兼容的绝缘直径（最大值） : 3.81 mm [ .15 in ]
-
兼容的绝缘直径范围 : 2.29 – 3.81 mm [ .09 – .15 in ]
-
线径 (AWG): 12
-
线径 (mm²): 3
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 3000
-
封装方法 : Reel
