3-770476-1

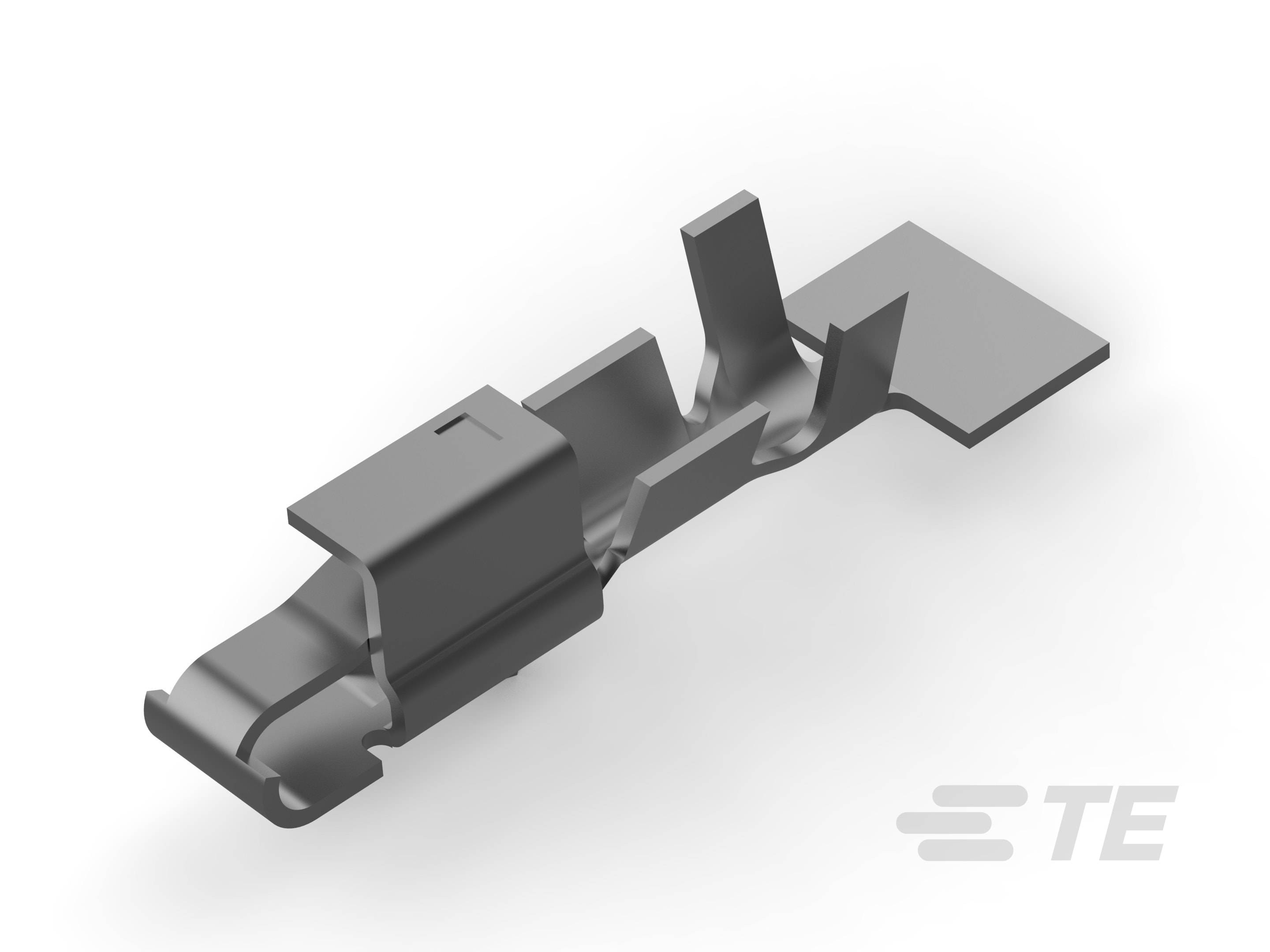

Tin (Sn), Socket Contact, 24 – 18 AWG, 250 VAC, .2 – .9 mm² Wire, Locking Lance Contact Retention, Discrete Wire, Crimp, Phosphor Bronze, SL-156

SL156 RECPT, SNNI/PHBZ-3-770476-1

3-770476-1

Tin (Sn), Socket Contact, 24 – 18 AWG, 250 VAC, .2 – .9 mm² Wire, Locking Lance Contact Retention, Discrete Wire, Crimp, Phosphor Bronze, SL-156

    • SL-156

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 锡

  • 工作电压 (VAC): 250

  • 壳体内的端子定位力 : 带有

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 施加的压力 : 高

结构特性

  • 与线缆类型兼容 : 分离式导线

电气特征

  • 工作电压 (VAC): 250

接触件特性

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 锡

  • 壳体内的端子定位力 : 带有

  • 端子基材 : 磷青铜

  • 端子额定电流（最大值） (A): 10

  • 接合方柱尺寸 : 1.14 mm [ .045 in ]

  • 端子接触部电镀材料表面涂层 : 哑光

  • 导线端子端接区域电镀材料表面涂层 : 哑光

  • 端子底板材料 : 镍

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 壳体内的端子定位器类型 : 锁定枪

尺寸

  • 线径 (AWG): 24 – 18

  • 线径 (mm²): .2 – .9

  • 兼容的绝缘直径范围 : 1.09 – 2.79 mm [ .043 – .11 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 5500

  • 封装方法 : Reel
