请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

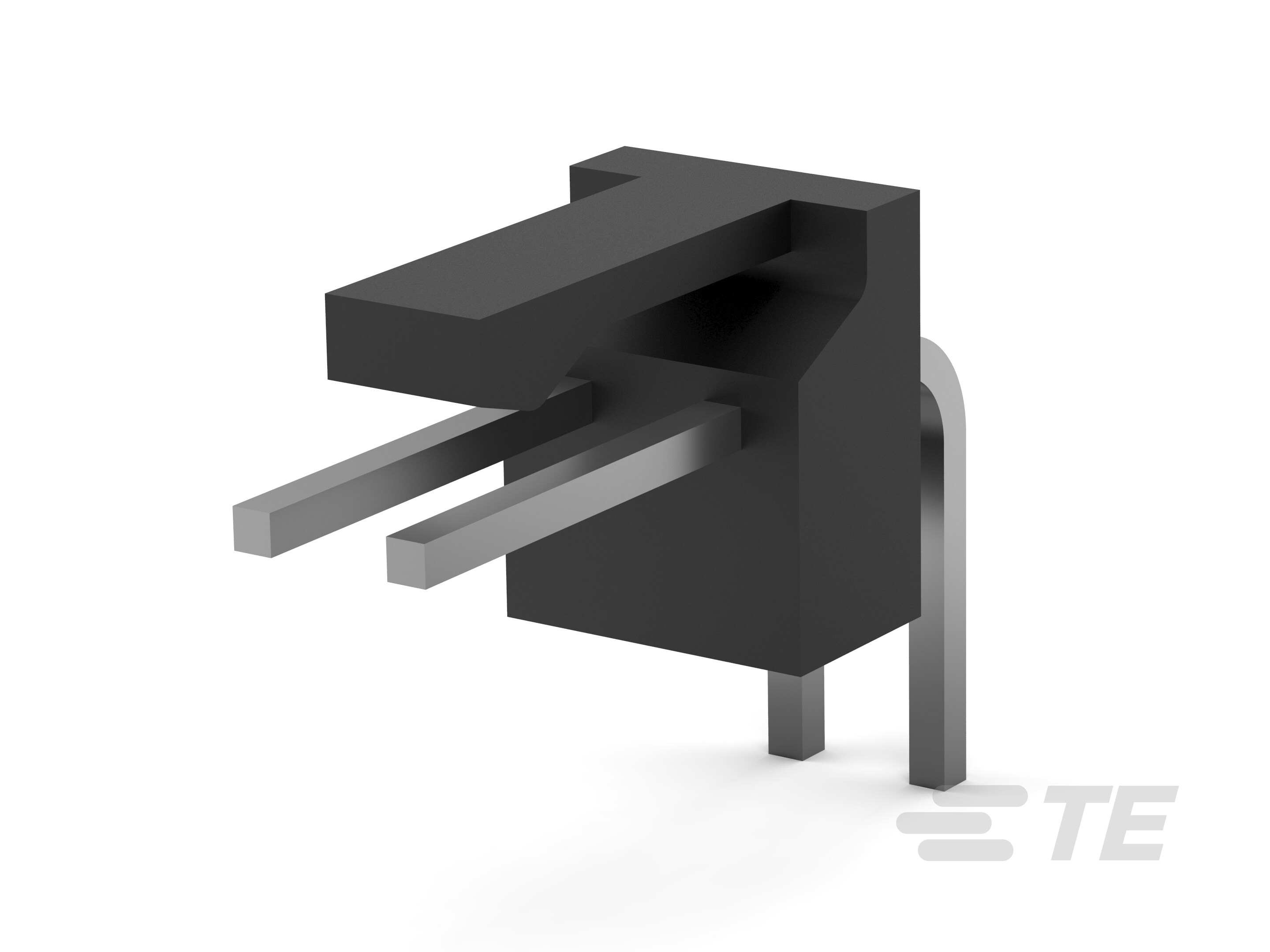

• 连接器系统 : 线到板

• 接头类型 : 部分带罩

• 可密封 : 否

• PCB 连接器组件类型 : PCB 安装接头

• 连接器和端子端接到 : 印刷电路板

• 位数 : 2

• PCB 安装方向 : 直角

• 行数 : 1

• 工作电压 (VAC): 250

• 主要产品颜色 : 黑色

• 端子底板材料厚度 : 1.27 µm [ 50 µin ]

• 端子接合区域电镀材料厚度 : 3.81 – 6.3 µm [ 150 – 250 µin ]

• 接合方柱尺寸 : .64 mm [ .025 in ]

• 端子接触部电镀材料表面涂层 : 哑光

• 端子接触部长度 : 7.37 mm [ .29 in ]

• PCB 端子端接区域电镀材料表面涂层 : 哑光

• PCB 端子端接区域电镀材料厚度 : 3.81 – 6.3 µm [ 150 – 250 µin ]

• 端子接触部电镀材料 : 锡

• 端子基材 : 铜合金

• 端子布局 : 直插式

• 端子形状和构造 : 正方形

• PCB 端子端接区域电镀材料 : 锡

• 端子额定电流（最大值） (A): 5

• 端子类型 : 插针

• 端子底板材料 : 镍

• 方形端接柱体和尾部尺寸 : .64 mm [ .025 in ]

• 端接柱体和尾部长度 : 3.56 mm [ .14 in ]

• 接合固定 : 带有

• PCB 安装固定 : 不带

• 接合对准类型 : 极化

• 连接器安装类型 : 板安装

• 面板安装特性 : 不带

• 接合固定类型 : 摩擦锁定

• PCB 安装对准 : 不带

• 接合对准 : 带有

• 中心线（间距） : 2.54 mm [ .1 in ]

• 直角弯侧 : 前部

• 外壳材料 : 尼龙 4/6

• 连接器长度 : 7.62 mm [ .3 in ]

• PCB 厚度（建议） : 1.57 mm [ .062 in ]

• 连接器高度 : 8.81 mm [ .347 in ]

• 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

• 电路应用 : Signal

• UL 阻燃性等级 : UL 94V-0

• 与已批准的标准产品兼容 : CSA LR7189, UL E28476

• 与机构/标准产品兼容 : UL, CSA
