3-61067-1

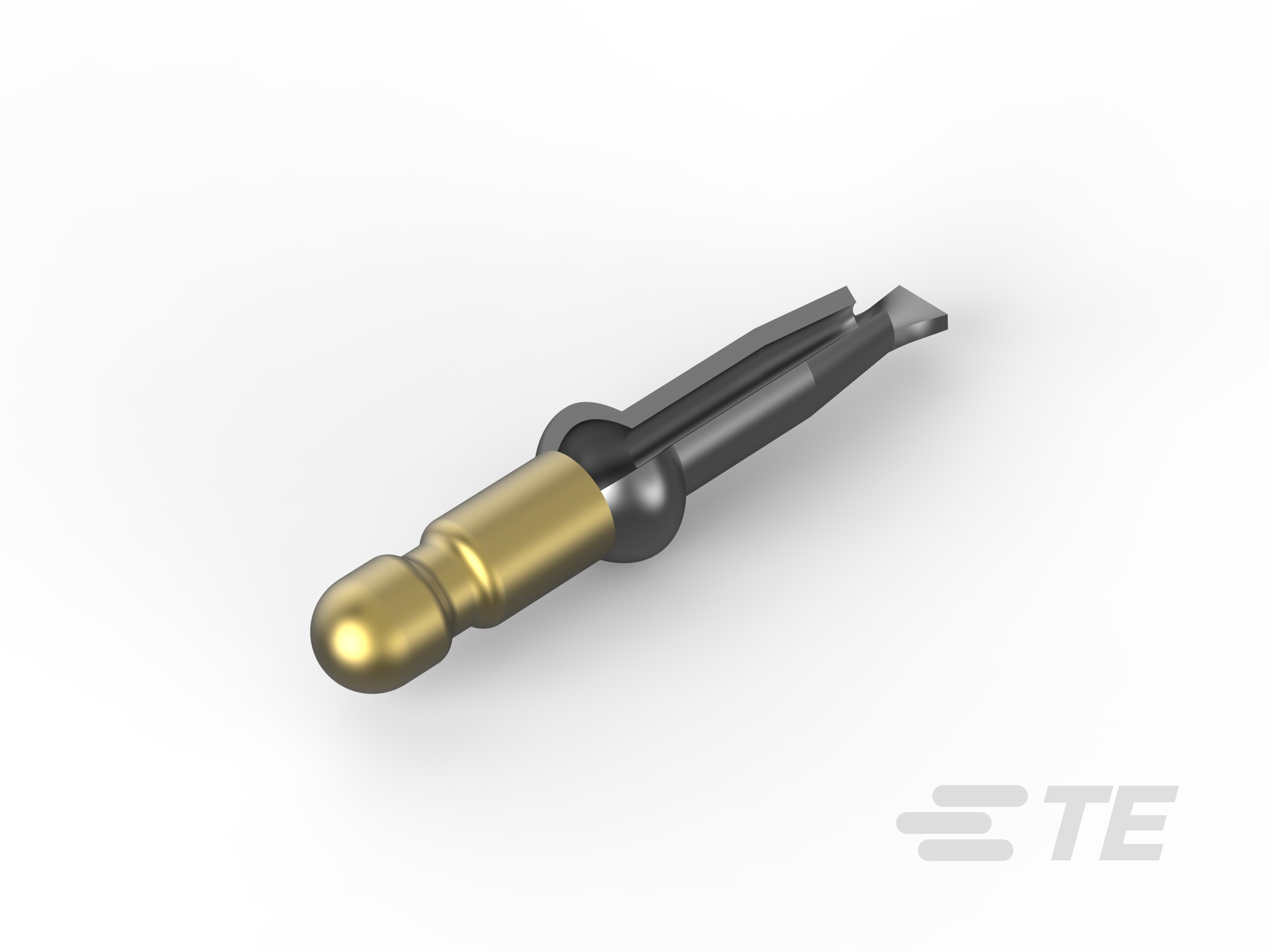

Receptacle, 1.17 – 1.27 mm [.046 – .05 in] PCB Hole, Through Hole - Press-Fit, Gold Plating, Bag, Terminates To Printed Circuit Board, PCB Terminals
3-61067-1
Receptacle, 1.17 – 1.27 mm [.046 – .05 in] PCB Hole, Through Hole - Press-Fit, Gold Plating, Bag, Terminates To Printed Circuit Board, PCB Terminals
-
- AMP-IN
- TE 内部编号 3-61067-1
- TE 内部产品描述 .058 PCB PIN AU/SN NI PHBRZ LF
-
PCB 端子类型 : 母端
-
PCB 厚度（建议） : 1.6 – 2.39 mm [ .063 – .094 in ]
-
PCB 孔直径 : 1.17 – 1.27 mm [ .046 – .05 in ]
-
接合插针直径 : 1.47 mm [ .058 in ]
-
PCB 的外形高度 : 5.33 mm [ .212 in ]
文档
产品图纸
- PIN, .058 DIAMETER, PHOSPHER BRONZE, PRESS FIT, LOOSE PIECE, P.C. CONTACT ENG_CD_61067_N2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-61067-1_C_c-3-61067-1-c-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_3-61067-1_C_c-3-61067-1-c.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-61067-1_C_c-3-61067-1-c.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-61067-1_C_c-3-61067-1-c.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1008_L2.pdf 英文版本
- 产品规格 ENG_SS_108-1025_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
端子特性 : 螺钉孔
接触件特性
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
PCB 端子类型 : 母端
-
接合插针直径 : 1.47 mm [ .058 in ]
-
端子电镀材料 : 金
-
端子底板材料 : 镍
-
端子尺寸 : 小型
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 不带
尺寸
-
端子材料厚度 : .25 mm [ .01 in ]
-
板下延伸 : 1.42 mm [ .055 in ]
-
PCB 厚度（建议） : 1.6 – 2.39 mm [ .063 – .094 in ]
-
PCB 孔直径 : 1.17 – 1.27 mm [ .046 – .05 in ]
-
PCB 的外形高度 : 5.33 mm [ .212 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
