3-42642-3

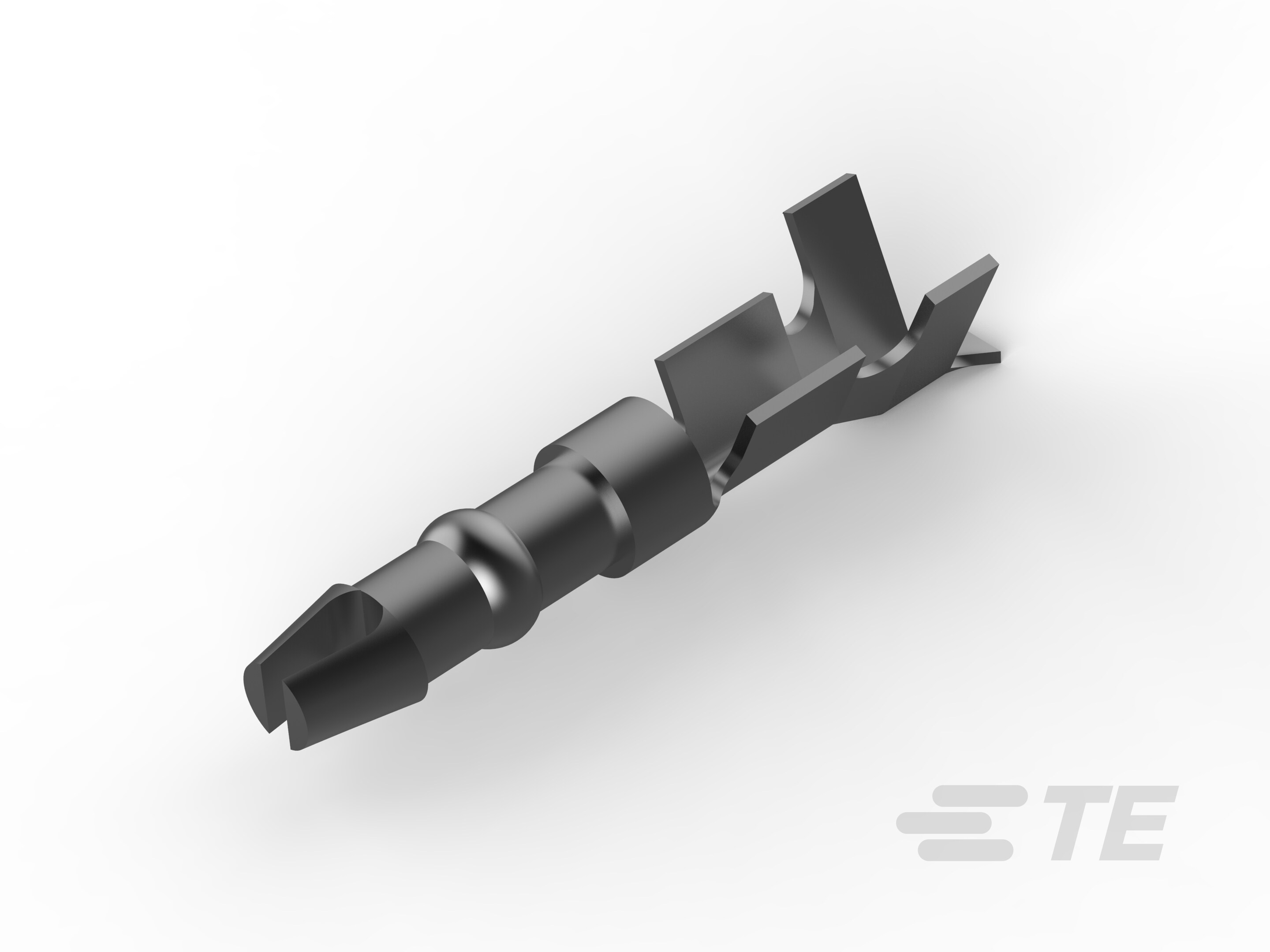

Receptacle PCB Terminal, 1.83 mm [.072 in] PCB Hole, 22 – 20 AWG, .3 – .6 mm² Wire, Through Hole - Solder, Tin Plating, Box

AMP-IN TERM IS 22-20 010PTBR-3-42642-3

3-42642-3

Receptacle PCB Terminal, 1.83 mm [.072 in] PCB Hole, 22 – 20 AWG, .3 – .6 mm² Wire, Through Hole - Solder, Tin Plating, Box

    • AMP-IN
  • TE 内部编号 3-42642-3
  • TE 内部产品描述 AMP-IN TERM IS 22-20 010PTBR

  • PCB 端子类型 : 母端

  • PCB 厚度（建议） : 1.57 mm [ .062 in ]

  • PCB 孔直径 : 1.83 mm [ .072 in ]

  • PCB 的外形高度 : 10.21 mm [ .402 in ]

  • 兼容的绝缘直径（最大值） : 2.54 mm [ .1 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 电线绝缘支持固定类型 : 开式压线筒

接触件特性

  • 端子接合区域电镀材料厚度 : 3.81 µm [ 150 µin ]

  • PCB 端子类型 : 母端

  • 端子电镀材料 : 锡

  • 端子底板材料 : 无

  • 端子尺寸 : 小型

  • 端子方向 : 直式

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 端子材料厚度 : .25 mm [ .01 in ]

  • 板下延伸 : 2.29 mm [ .09 in ]

  • PCB 厚度（建议） : 1.57 mm [ .062 in ]

  • PCB 孔直径 : 1.83 mm [ .072 in ]

  • PCB 的外形高度 : 10.21 mm [ .402 in ]

  • 兼容的绝缘直径（最大值） : 2.54 mm [ .1 in ]

  • 兼容的绝缘直径范围 : 2.54 mm [ .1 in ]

  • 线径 (AWG): 22 – 20

  • 线径 (mm²): .3 – .6

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

包装特性

  • 封装数量 : 9000

  • 封装方法 : Box
