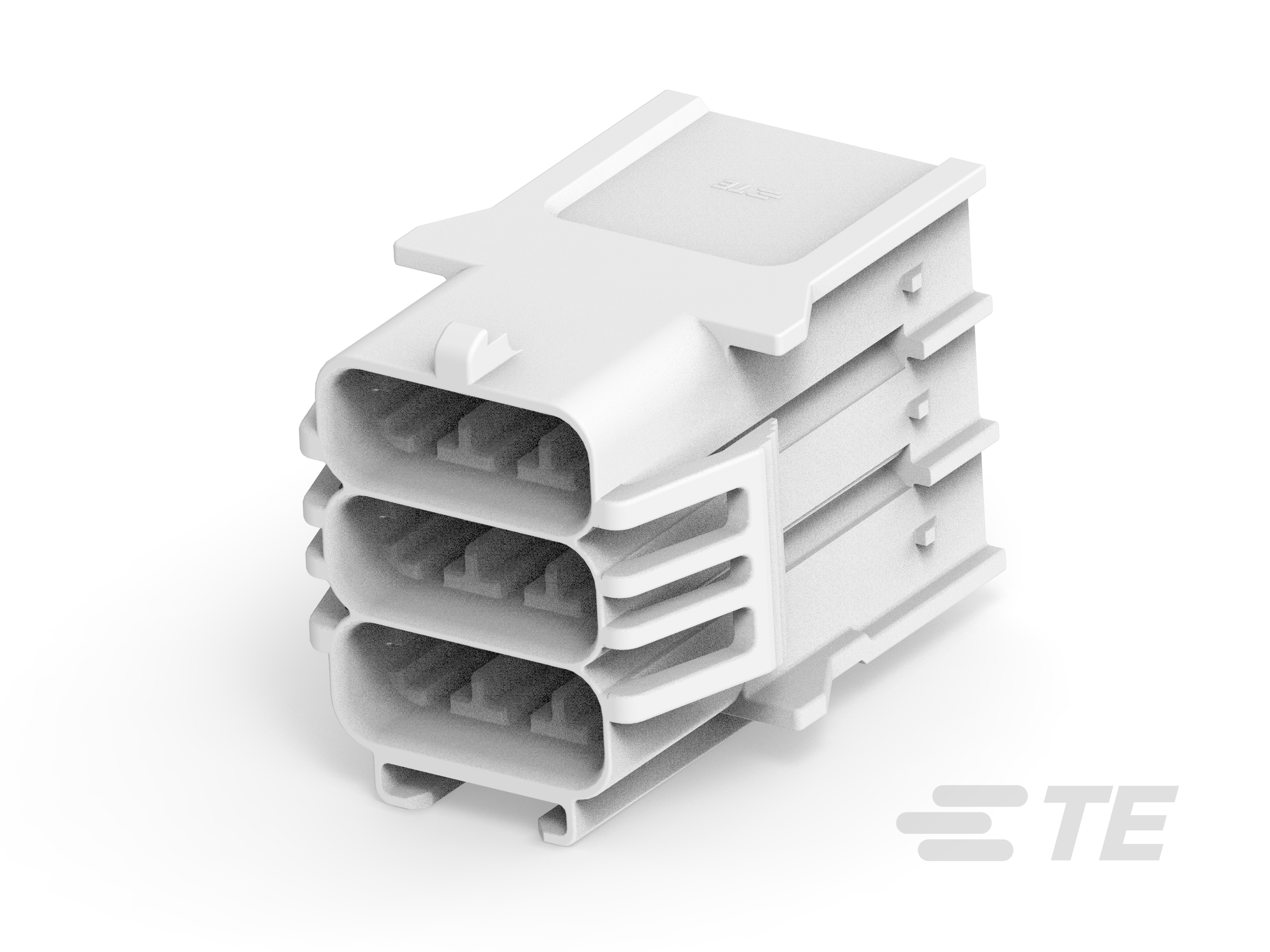

3-2370523-9
9 Position, Cap, Housing, Crimp, Wire-to-Wire, UL 94V-0, 5 mm [.197 in] Centerline, 3 Row, 600 VAC, Sealable, Wire & Cable, Power Versa-Lock 5.0
3-2370523-9
9 Position, Cap, Housing, Crimp, Wire-to-Wire, UL 94V-0, 5 mm [.197 in] Centerline, 3 Row, 600 VAC, Sealable, Wire & Cable, Power Versa-Lock 5.0
-
- Power Versa-Lock
- Power Versa-Lock 5.0
- TE 内部编号 3-2370523-9
- TE 内部产品描述 CAP, INLINE, POWER VERSA-LOCK,3X3 KEY C
-
位数 : 9
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
文档
产品图纸
- CAP HOUSING, 3x3 POWER VERSA LOCK STRAIGHT, PANEL MOUNT ENG_CD_2370523_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-2370523-9_A.pdf 3D
- 下载查看 ENG_CVM_CVM_3-2370523-9_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_3-2370523-9_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-2370523-9_A.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-143082_B1.pdf 英文版本
- 产品规格 ENG_SS_108-143081_A1.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20190104_C1_3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器密封件和插头类型 : 接口密封
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
电源位置数量 : 9
-
列数 : 3
-
位数 : 9
-
行数 : 3
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 土黄色
-
出线角度 : 180°
-
连接器和键控代码 : C
接触件特性
-
端子类型 : 公端
-
端子布局 : 矩阵
-
壳体内的端子定位力 : 带有
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性类型 : 锁闩
-
面板安装特性 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 尼龙 66 GF
-
中心线（间距） : 5 mm [ .197 in ]
尺寸
-
面板厚度（建议值） : .76 – 2.29 mm [ .03 – .09 in ]
-
行间距 : 7.25 mm [ .287 in ]
使用环境
-
工组温度范围 : -30 – 140 °C [ -22 – 284 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
灼热丝额定值 : 灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Carton
