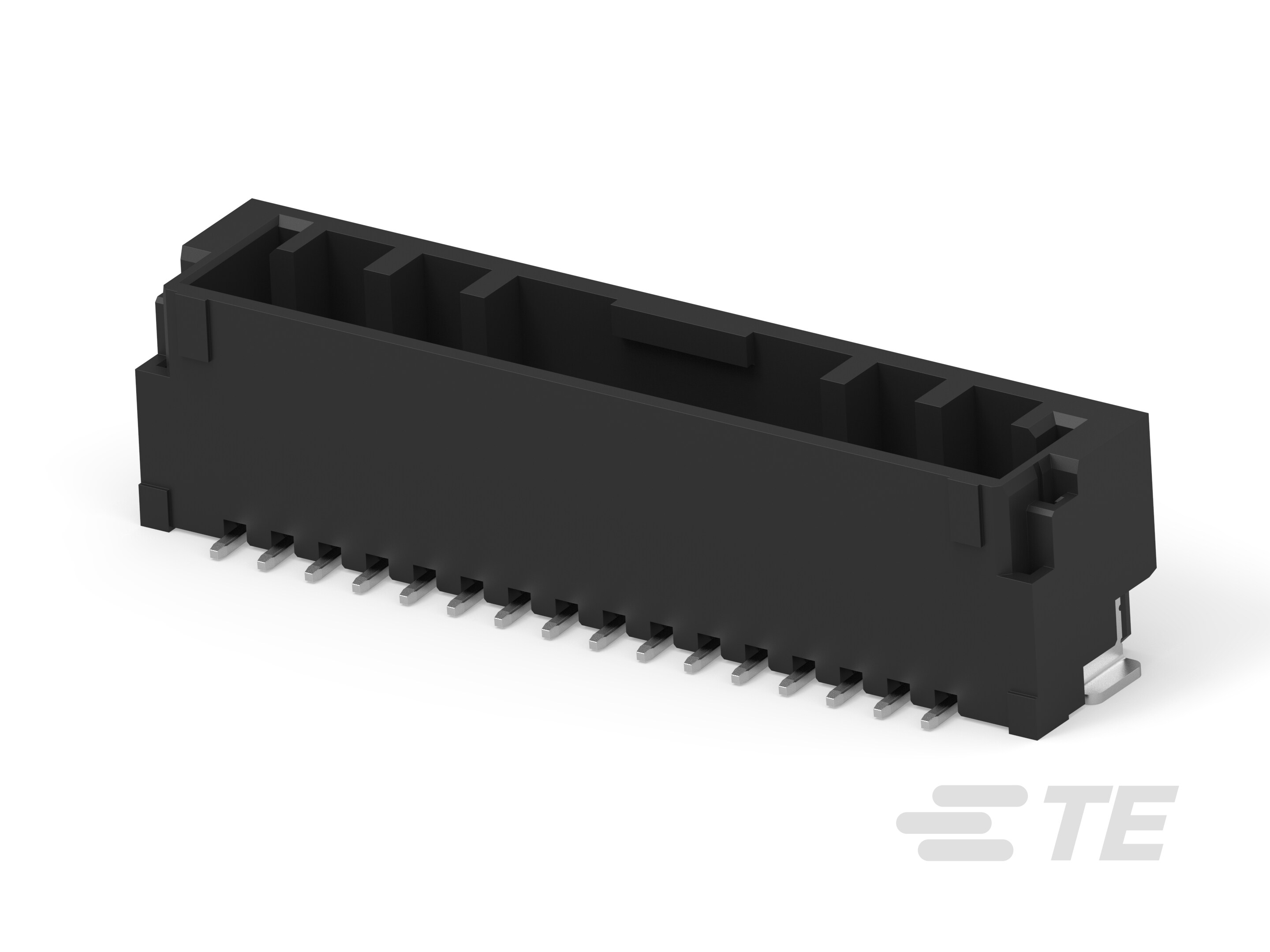

PCB Mount Header, Vertical, Wire-to-Board, 16 Position, 1.25 mm [.049 in] Centerline, Fully Shrouded, Tin (Sn), Surface Mount, GRACE INERTIA 1.25

SGI 1.25 HDR, 16P, VT, Key B, Black-3-2360540-6

3-2360540-6

PCB Mount Header, Vertical, Wire-to-Board, 16 Position, 1.25 mm [.049 in] Centerline, Fully Shrouded, Tin (Sn), Surface Mount, GRACE INERTIA 1.25

    • GRACE INERTIA
    • GRACE INERTIA 1.25
  • TE 内部编号 3-2360540-6
  • TE 内部产品描述 SGI 1.25 HDR, 16P, VT, Key B, Black

  • PCB 连接器类型 : PCB 安装接头

  • PCB 安装方向 : 垂直

  • 连接器系统 : 线到板

  • 位数 : 16

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • PCB 连接器类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • 连接器端子负载状态 : 满载

  • PCB 安装方向 : 垂直

  • 位数 : 16

  • 行数 : 1

电气特征

  • 介质耐压（最大值） (V): 500

  • 绝缘电阻 (MΩ): 500

  • 端接电阻 (mΩ): 20

  • 工作电压 (VAC): 50

主体特性

  • 连接器和键控代码 : B

  • 主要产品颜色 : 黑色

接触件特性

  • 端子布局 : 直插式

  • 端子形状和构造 : 正方形

  • 接合方柱尺寸 (mm): .3

  • 端子接合区域电镀材料厚度 (µm): 2 – 5

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子类型 : 插针

  • 端子额定电流（最大值） (A): 1

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装对准类型 : 焊钉

  • PCB 安装固定类型 : 焊钉

  • 接合固定 : 带有

  • 接合固定类型 : 锁闩

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : 尼龙

  • 接合入口位置 : 顶部

  • 中心线（间距） : 1.25 mm [ .049 in ]

尺寸

  • PCB 的外形高度 (mm): 6

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 装配工艺特点 : 无

  • 电路应用 : Signal

行业标准

  • 灼热丝额定值 : GWEPT 750°C（无火焰）

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 卷带包装
