EDS03SNNNTR04Q

DIP Switch, Gold Flash Contact Plating, Black, High Temperature Nylon, 3 Switch, -20 – 85 °C [-4 – 185 °F], Slide Actuator, ALCOSWITCH DIP EDS

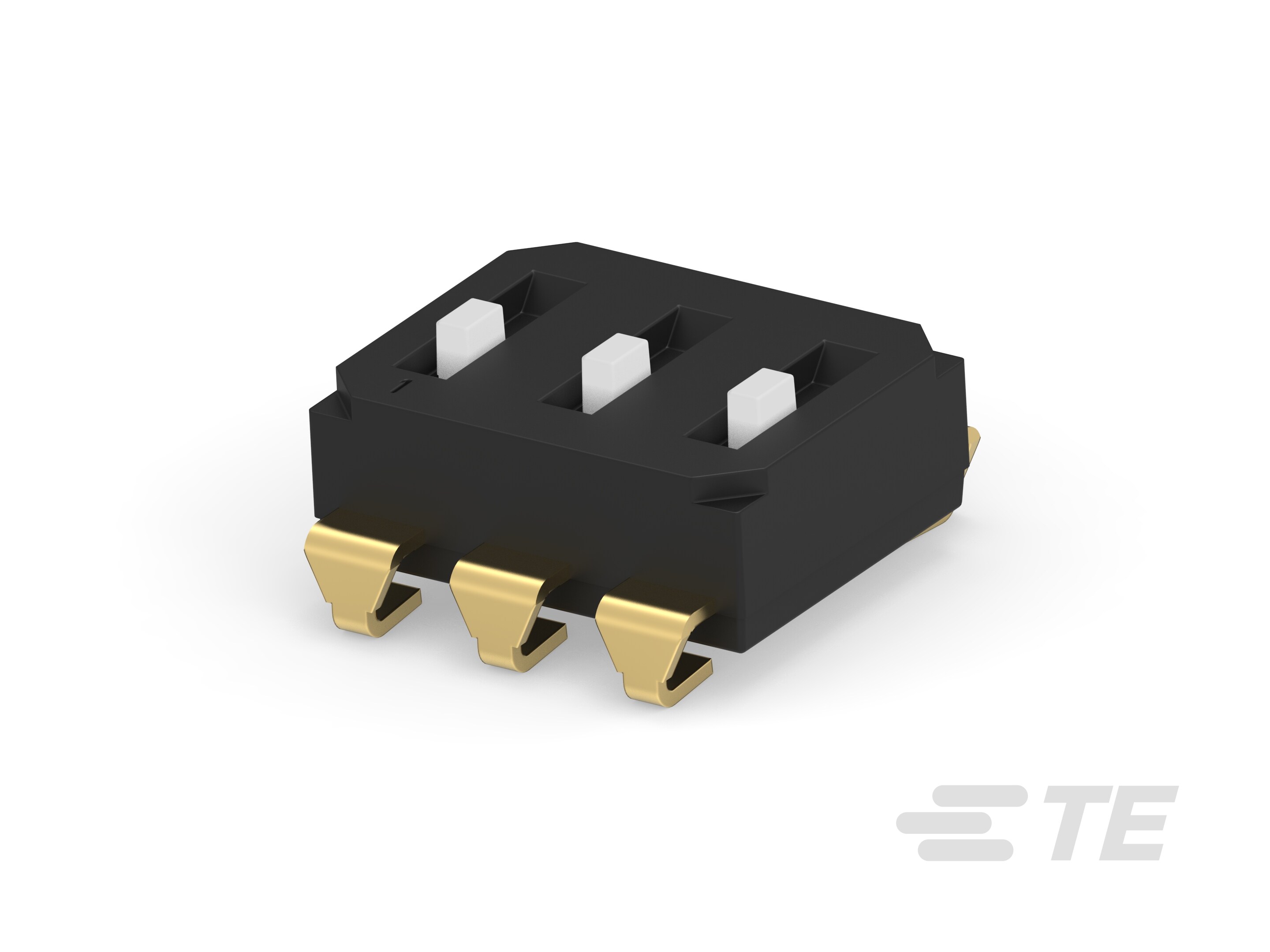

END STACK DIP 3P J RAISED T&R-3-2319847-4

EDS03SNNNTR04Q

DIP Switch, Gold Flash Contact Plating, Black, High Temperature Nylon, 3 Switch, -20 – 85 °C [-4 – 185 °F], Slide Actuator, ALCOSWITCH DIP EDS

    • ALCOSWITCH
    • Alcoswitch DIP EDS
  • TE 内部编号 3-2319847-4
  • TE 内部产品描述 END STACK DIP 3P J RAISED T&R

  • 开关端子电镀材料 : 镀金

  • 外壳颜色 : 黑色

  • 外壳材料 : 高温尼龙

  • 密封装置 : 否

  • 开关数量 : 3

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 密封装置 : 否

  • DIP 和 SIP 开关类型 : DIP

  • 致动器种类 : 滑动致动器

结构特性

  • 位数 : 3

  • 开关数量 : 3

  • 配置（极掷） : 单极 - 单掷

电气特征

  • 触点额定电流 (A): .025

  • 工作电压 (VDC): 24

主体特性

  • 产品方向 : 垂直

  • 致动器颜色 : 白色

  • 密封方法 : 密封条

  • 外壳颜色 : 黑色

  • 外壳材料 : 高温尼龙

接触件特性

  • PCB 端子端接区域电镀材料 : 镀金

  • 端子底板材料 : 镍

  • 开关端子电镀材料 : 镀金

  • 端子基材 : 铜合金

端接特性

  • PCB 端接方法 : 表面贴装

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • 产品高度 : 3.85 mm [ .152 in ]

  • 产品长度 : 7.52 mm [ .296 in ]

使用环境

  • 工组温度范围 : -20 – 85 °C [ -4 – 185 °F ]

包装特性

  • 封装数量 : 900

  • 封装方法 : 卷带包装
