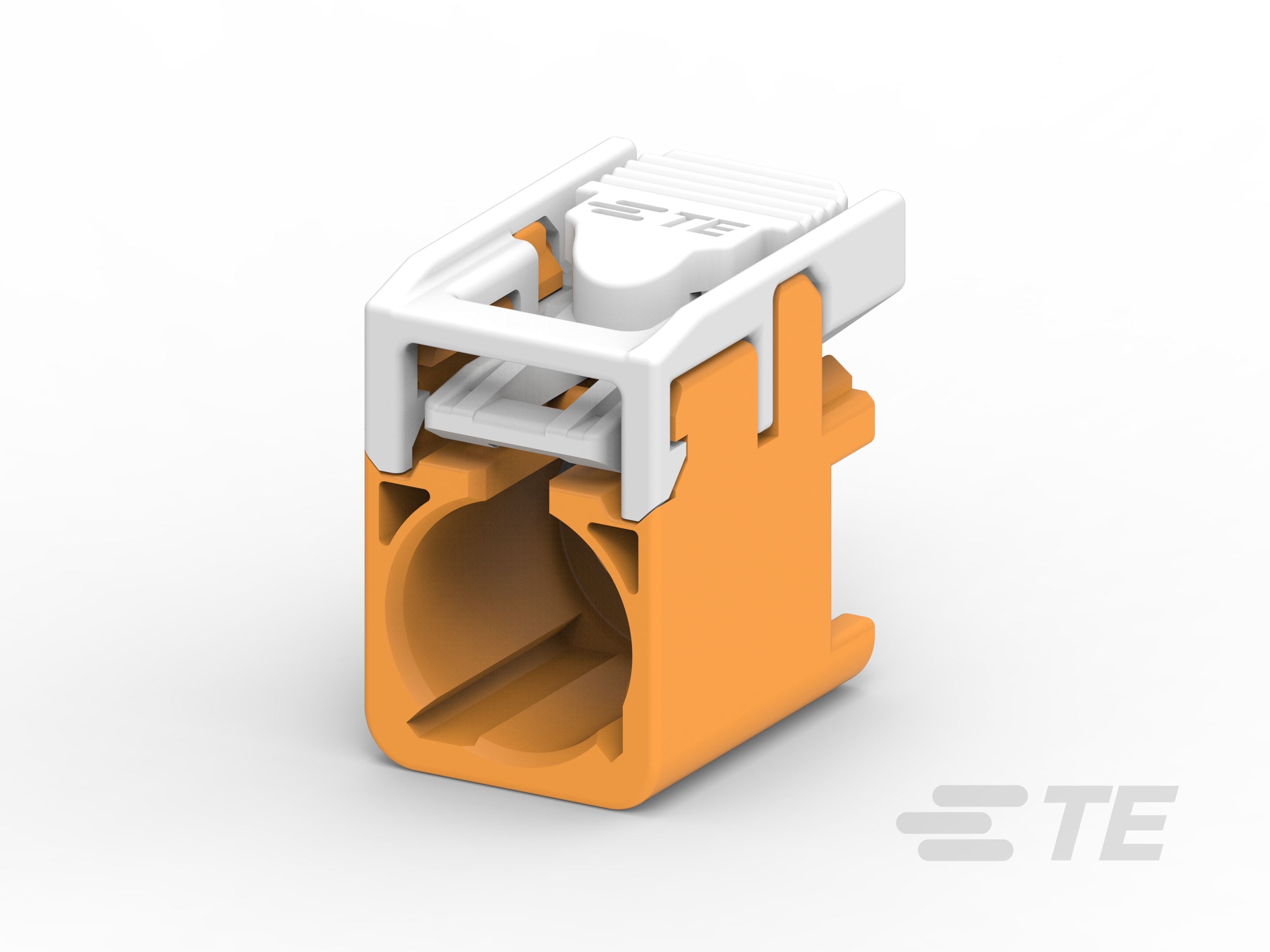

3-2287956-3
Cable-to-Board / Cable-to-Cable, 90° Cable Exit, 1 Position, M Code, FAKRA RF Connector System, Data Connectivity Housings
3-2287956-3
Cable-to-Board / Cable-to-Cable, 90° Cable Exit, 1 Position, M Code, FAKRA RF Connector System, Data Connectivity Housings
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 3-2287956-3
- TE 内部产品描述 1POS,FAKRA II,PLUG,REC HSG,CODM,ASSY
-
连接器系统 : 缆到板 | 缆到缆
-
可密封 : 否
-
出线角度 : 90°
-
位数 : 1
-
连接器和键控代码 : M
文档
产品图纸
- PLUG HSG ASSY,1 WAY,90 DEG, COAX FAKRA2 ENG_CD_2287956_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-2287956-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_3-2287956-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-2287956-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-2287956-3_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-162000_A.pdf 英文版本
- ENG_SS_114-18803-1_B.pdf 英文版本
- 产品规格 ENG_SS_108-94089_A4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 缆到板 | 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 母端子护套
结构特性
-
行数 : 1
-
弹簧锁 : 不带
-
位数 : 1
电气特征
-
标称电压架构 (V): 800
-
阻抗 (Ω): 50
-
工作电压 (VAC): 800
主体特性
-
主体材料 : PA66 GF30
-
插针 : 不带
-
出线角度 : 90°
-
连接器和键控代码 : M
接触件特性
-
端子类型 : 插座
-
中心接触件 : 不带
-
端子额定电流（最大值） (A): 1
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 橙色
尺寸
-
连接器高度 : 12.75 mm [ .501 in ]
-
产品长度 : 17.45 mm [ .687 in ]
-
产品宽度 : 9.8 mm [ .386 in ]
使用环境
-
工作温度（最大值） : 100 °C [ 212 °F ]
-
电缆类型 : RTK 031
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
工作频率范围 (GHz): 0 – 6
-
屏蔽 : 否
包装特性
-
封装方法 : Carton
-
封装数量 : 400
其他
-
能够保证连接器位置 : 是
