3-2271101-1

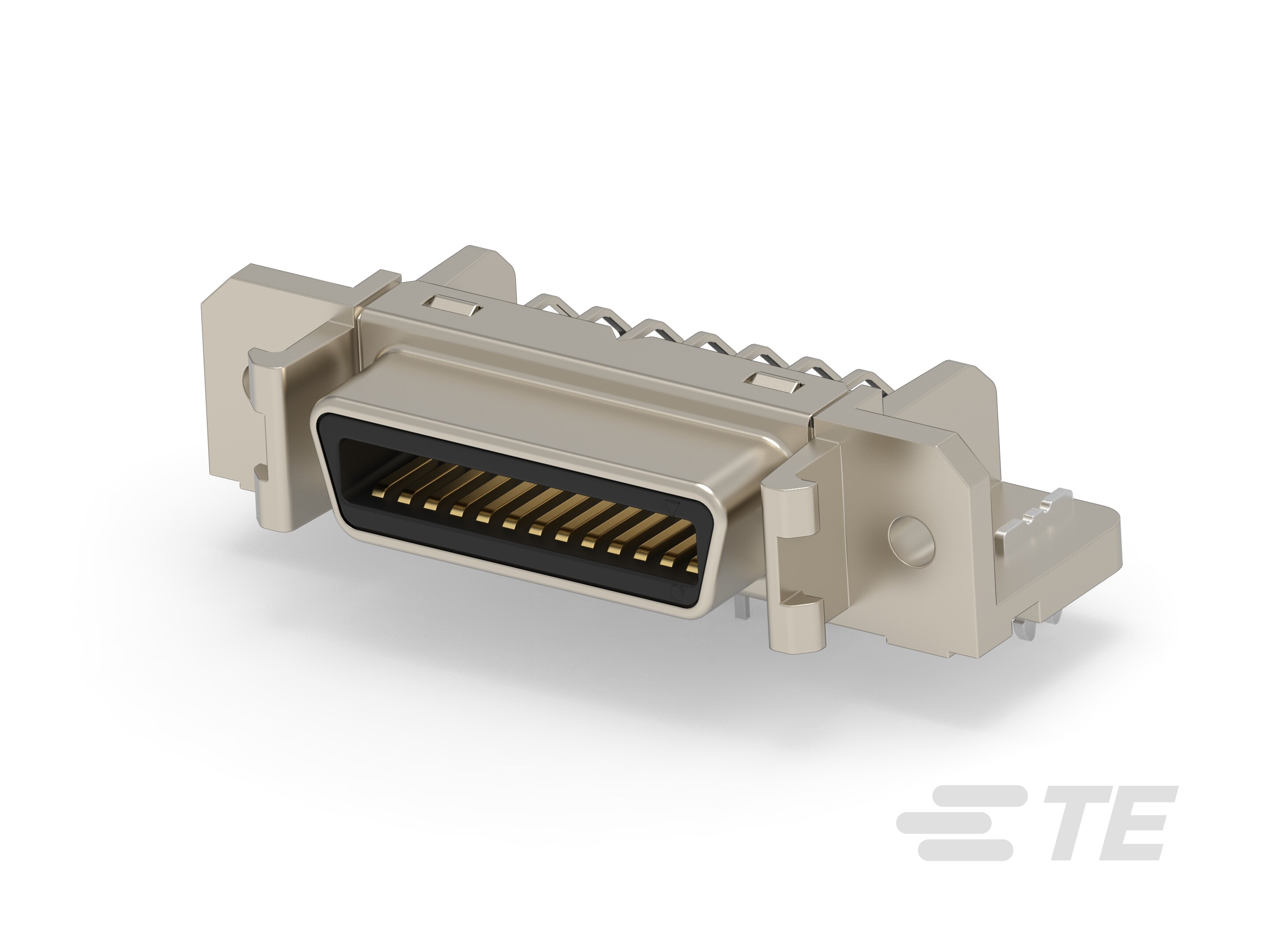

26 Position D-Shaped Connector, Receptacle, Cable-to-Board, Panel Mount & Board Mount, 1.27 mm [.05 in] Centerline, SCSI Connectors
3-2271101-1
26 Position D-Shaped Connector, Receptacle, Cable-to-Board, Panel Mount & Board Mount, 1.27 mm [.05 in] Centerline, SCSI Connectors
-
- AMP
- SCSI 连接器
- TE 内部编号 3-2271101-1
- TE 内部产品描述 SCSI .050 REC ASS'Y 26P PB-FRE
-
位数 : 26
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到板
-
连接器安装类型 : 面板安装和板载
-
中心线（间距） : 1.27 mm [ .05 in ]
文档
产品图纸
- SCSI .050 RECEPTACEL HDR ASSY ENG_CD_2271101_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-2271101-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_3-2271101-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-2271101-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-2271101-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-40029_J.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
壳体材料配置 : 全部金属外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 26
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子接合区域电镀材料厚度 : .3 µm [ 11.8 µin ]
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
端子底板材料 : 镍
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 1
-
端子选项 : 已安装
机械附件
-
连接器安装类型 : 面板安装和板载
-
PCB 安装固定 : 带有
-
PCB 安装固定类型 : 固定支脚
壳体特性
-
外壳材料 : 钢
-
外壳材料 : 热塑性
-
中心线（间距） : 1.27 mm [ .05 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
