3-2232346-1

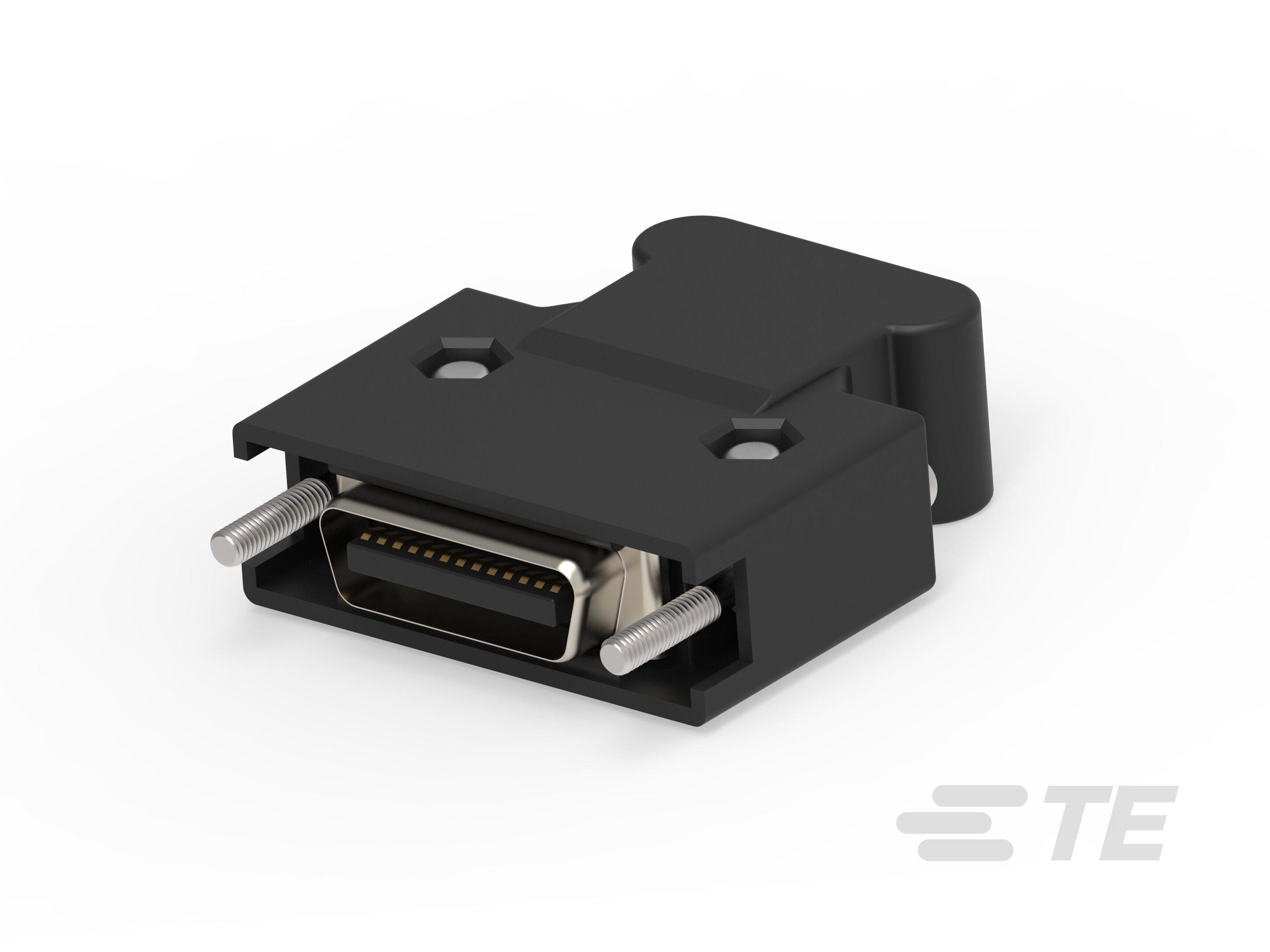

26 Position D-Shaped Connector, Plug, Cable-to-Board, Cable Mount (Free-Hanging), 1.27 mm [.05 in] Centerline, Wire & Cable, Signal, SCSI Connectors
3-2232346-1
26 Position D-Shaped Connector, Plug, Cable-to-Board, Cable Mount (Free-Hanging), 1.27 mm [.05 in] Centerline, Wire & Cable, Signal, SCSI Connectors
-
- AMP
- SCSI 连接器
- TE 内部编号 3-2232346-1
- TE 内部产品描述 SCSI .050 PLUG ASS'Y 26P
-
位数 : 26
-
连接器和壳体类型 : 插头
-
连接器系统 : 缆到板
-
连接器安装类型 : 电缆安装（自由悬挂）
-
中心线（间距） : 1.27 mm [ .05 in ]
文档
产品图纸
- SCSI .05 PLUG SCREW TYPE LOCK ENG_CD_2232346_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-2232346-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_3-2232346-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-2232346-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-2232346-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-106126_A1_108-106126_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
壳体材料配置 : 全塑料
-
连接器和壳体类型 : 插头
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 26
主体特性
-
插针材料 : PBT
-
主要产品颜色 : 黑色
-
出线角度 : 180°
接触件特性
-
端子接合区域电镀材料厚度 (µin): 30
-
端子类型 : 插针
-
端子大小 : 尺寸 24
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 磷青铜
-
端子接触部电镀材料 : 金 (Au)
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 1
-
端子选项 : 已安装
端接特性
-
线缆端接方法 : 焊接
机械附件
-
接合固定类型 : 螺钉
-
接合固定 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 钢
-
外壳材料 : 热塑性
-
中心线（间距） : 1.27 mm [ .05 in ]
尺寸
-
线径 (AWG): 30 – 24
-
线径 (mm²): .05 – .2
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
