3-2229803-1

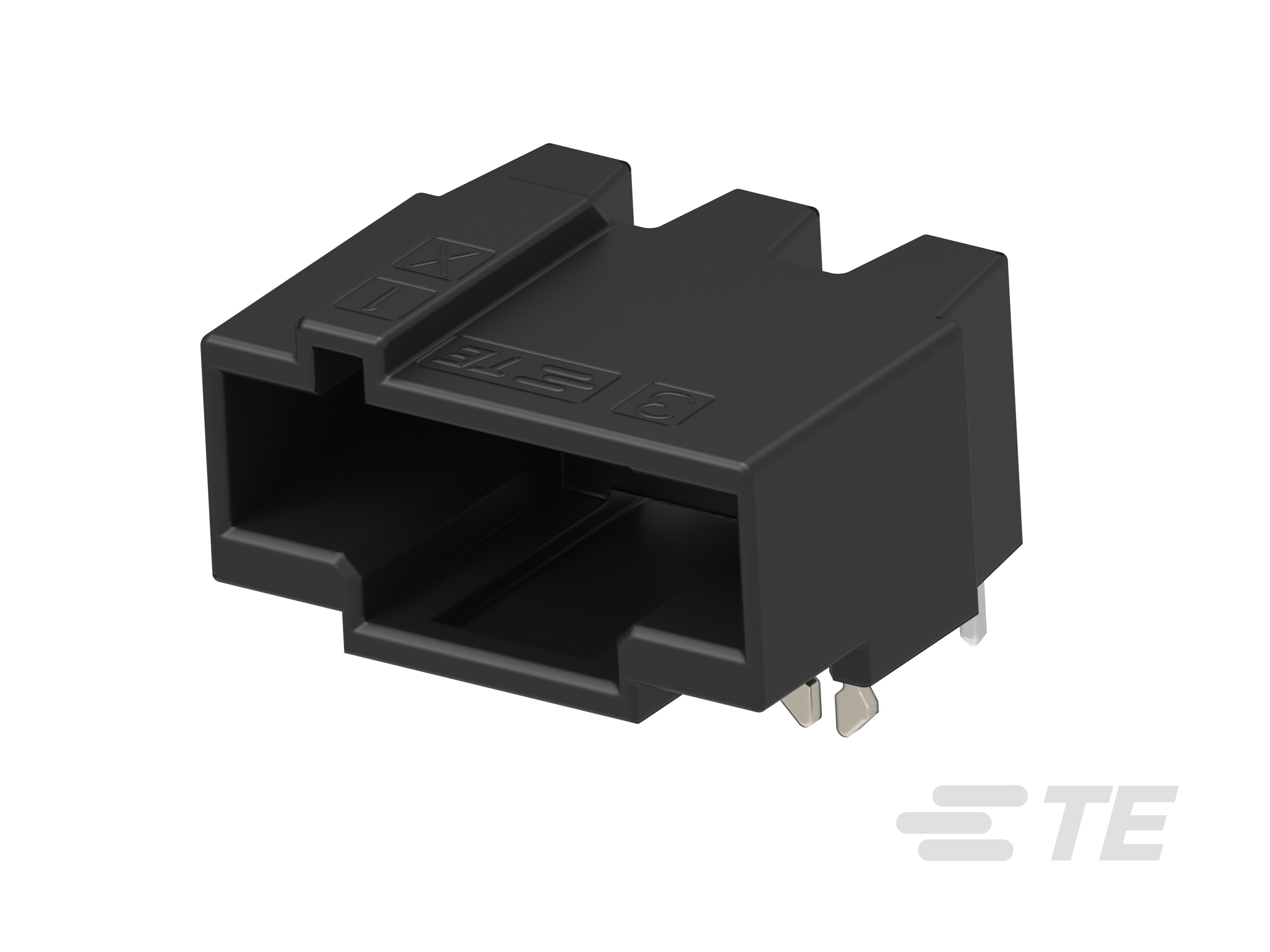

PCB Mount Header, Right Angle, Wire-to-Board, 3 Position, 7.5 mm [.29 in] Centerline, Fully Shrouded, Gold (Au), Dynamic 3000 Series

全部查看 Header Assembly: Wire-to-Board Connector, Spring Clamp, 7.5 mm pitch, 14.5A (5)
D3950 HDR 3POS 1ROW X KEY-3-2229803-1

3-2229803-1

PCB Mount Header, Right Angle, Wire-to-Board, 3 Position, 7.5 mm [.29 in] Centerline, Fully Shrouded, Gold (Au), Dynamic 3000 Series

全部查看  Header Assembly: Wire-to-Board Connector, Spring Clamp, 7.5 mm pitch, 14.5A (5)
    • Dynamic Series
    • Dynamic 3000 系列
  • TE 内部编号 3-2229803-1
  • TE 内部产品描述 D3950 HDR 3POS 1ROW X KEY

  • PCB 连接器类型 : PCB 安装接头

  • PCB 安装方向 : 直角

  • 连接器系统 : 线到板

  • 位数 : 3

  • 中心线（间距） : 7.5 mm [ .29 in ]

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • PCB 连接器类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • PCB 安装方向 : 直角

  • 位数 : 3

  • 行数 : 1

电气特征

  • 额定电压（最大值） (VDC): 600

  • 额定电压（最大值） (VAC): 600

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • 端子布局 : 直插式

  • 端子接触部电镀材料 : 金 (Au)

  • 端子类型 : 公端

  • 端子额定电流（最大值） (A): 14.5

  • PCB 端子端接区域电镀材料 : 锡

端接特性

  • 端接柱体和尾部直径 : 3.8 mm [ .14 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装对准 : 不带

  • PCB 安装固定 : 带有

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

壳体特性

  • 中心线（间距） : 7.5 mm [ .29 in ]

  • 外壳材料 : 热塑性聚酯

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 70

  • 封装方法 : Tray

选择您想要保留的属性以查看类似产品。
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。

查看类似产品

产品合规性
