3-2188225-2

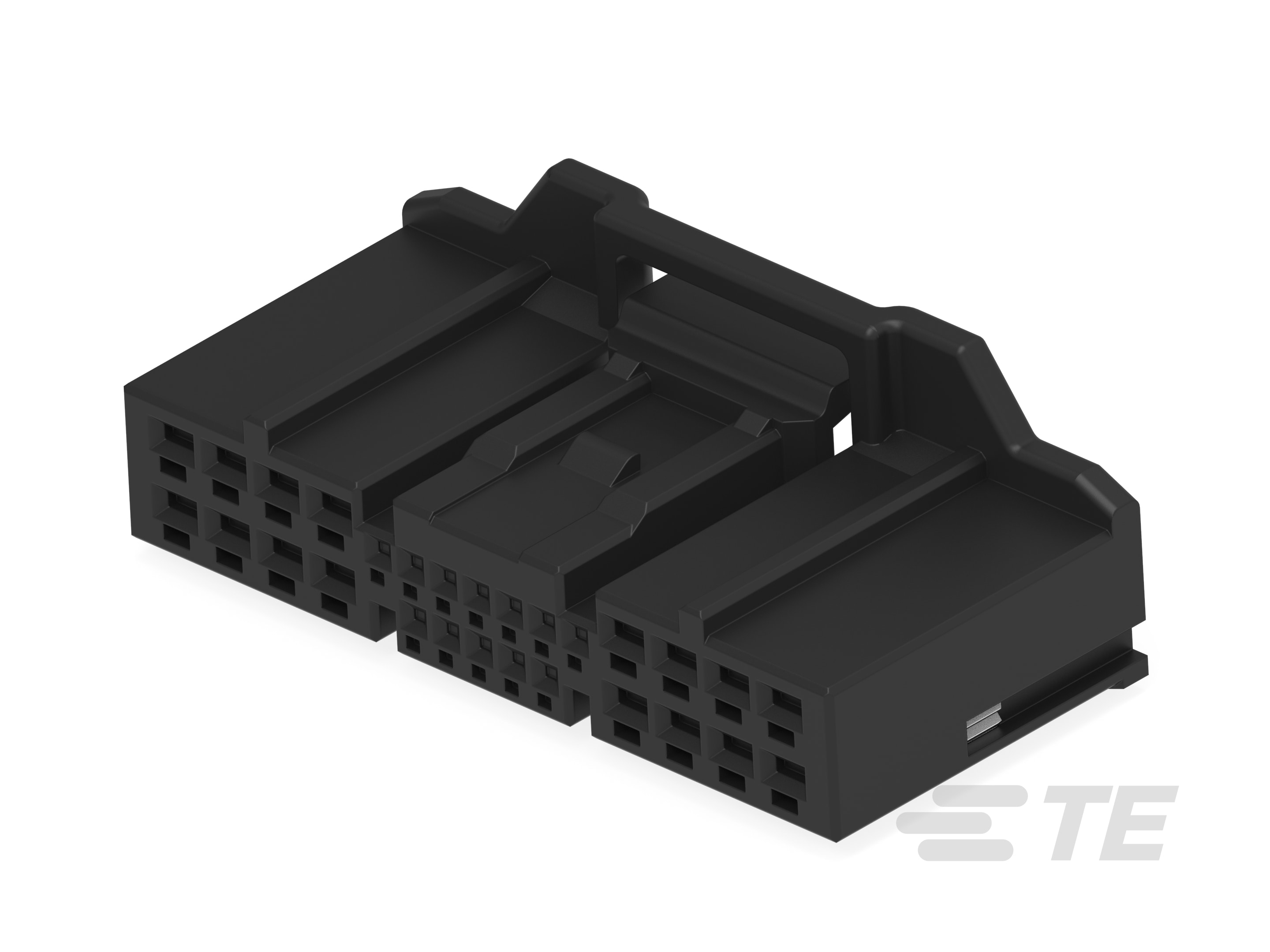

12 V, 28 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2 mm / 3.2 mm [.07 in / .12 in] Centerline, Black, Wire & Cable

020/060 28P PLUG ASSY(CODE B2)-3-2188225-2

3-2188225-2

12 V, 28 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2 mm / 3.2 mm [.07 in / .12 in] Centerline, Black, Wire & Cable

  • TE 内部编号 3-2188225-2
  • TE 内部产品描述 020/060 28P PLUG ASSY(CODE B2)

  • 标称电压架构 (V): 12

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 28

  • 可密封 : 否

  • 行数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 混合型连接器 : 是

  • 连接器形状 : 矩形

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 否

  • 主要锁定特性 : 外壳集成

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 28

  • 行数 : 2

电气特征

  • 标称电压架构 (V): 12

主体特性

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : B2

接触件特性

  • 端子类型 : 母端

  • 端子大小 : .4mm | 1.5mm

  • 对接公端宽度 (mm): .5 | 1.5

  • 对接公端宽度 (in): .02 | .06

机械附件

  • 端子位置保证 : 否

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 中心线（间距） (mm): 2 | 3.2

  • 中心线（间距） (in): .07 | .12

尺寸

  • 连接器高度 : 14.9 mm [ .58 in ]

  • 产品长度 : 43.2 mm [ 1.7 in ]

  • 行间距 (mm): 2.7 | 3.45

  • 行间距 (in): .1 | .13

  • 产品宽度 : 20 mm [ .78 in ]

操作/应用

  • 电路应用 : 电源和信号

其他

  • 能够保证连接器位置 : 否
