3-2108792-1

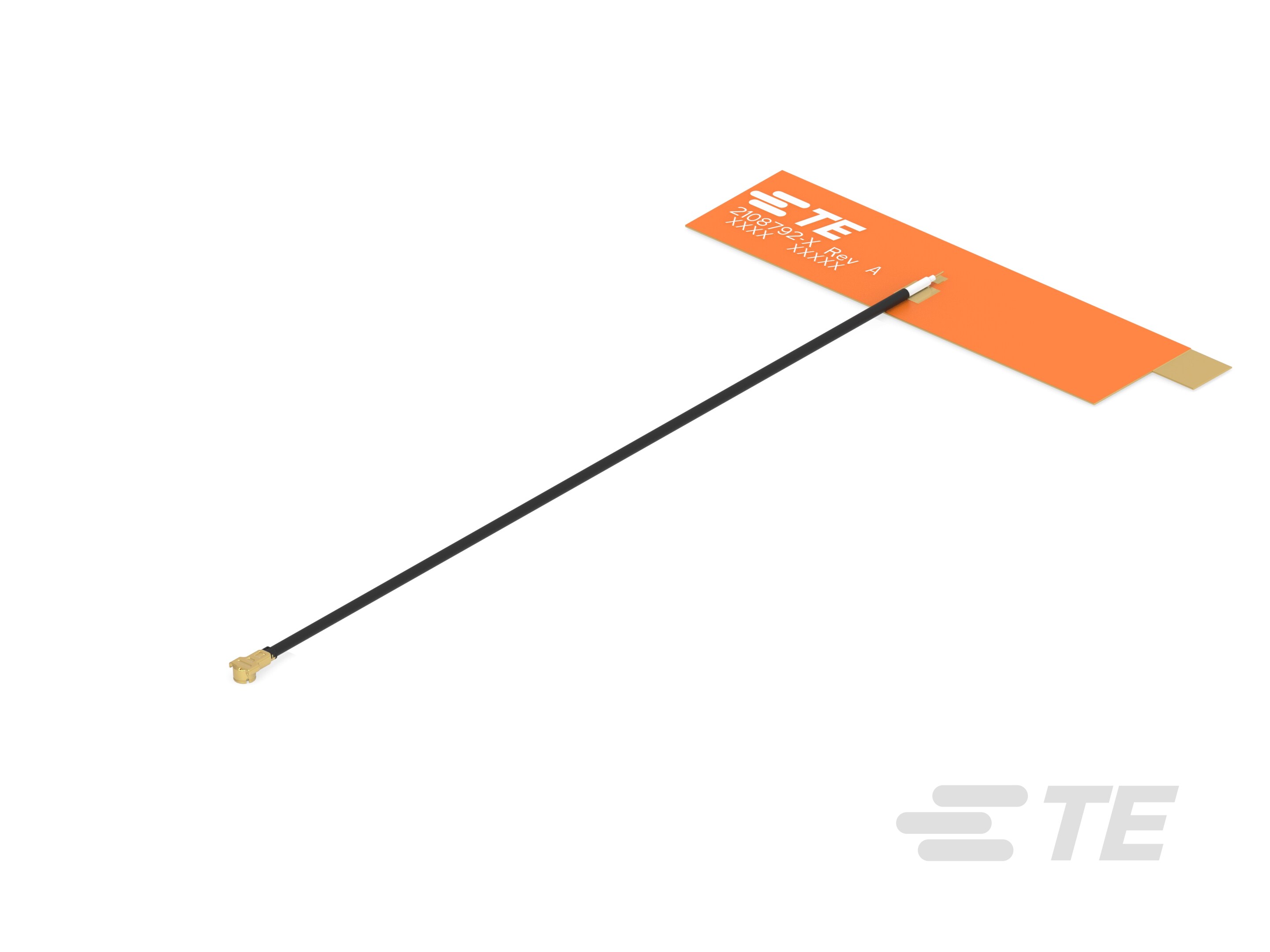

Flexible PCB (FPC) Antenna, Triple Band, Wi-Fi, Internal/Embedded Mount, Adhesive Mount, MHF3, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
3-2108792-1
Flexible PCB (FPC) Antenna, Triple Band, Wi-Fi, Internal/Embedded Mount, Adhesive Mount, MHF3, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
- TE 内部编号 3-2108792-1
- TE 内部产品描述 FPC Ant, MHF3, 100mm, Wi-Fi 6E Triple
-
天线类型 : 柔性 PCB (FPC)
-
频带类型 : 三频带
-
主要应用 : Wi-Fi
-
无线应用 : Wi-Fi
-
安装位置 : 内部/嵌入式
文档
产品图纸
- FPC ANT, MHF/MHF4L/MHF3, Wi-Fi 6E TRIPLE ENG_CD_2108792_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-2108792-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_3-2108792-1_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_3-2108792-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-2108792-1_1.2d_dxf.zip 英文版本
数据表/目录页
- Wi-Fi 6E TRIPLE BAND EMBEDDED ANTENNA ENG_DS_2108792_B3.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-61449_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : MHF3
-
天线产品类型 : 天线
结构特性
-
天线种类 : 柔性 PCB
-
天线类型 : 柔性 PCB (FPC)
-
频带类型 : 三频带
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : < 2.0:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 3.5
-
频段 (MHz): 1175 – 1177
-
频率类别 : 2400 – 2500
-
峰值增益 (dBi): 0 < 3
主体特性
-
产品重量 : .7 g [ .024 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 粘贴式安装
尺寸
-
电缆长度 : .1 m [ .328 ft ]
-
产品高度 : .12 mm [ .004 in ]
-
产品长度 : 40 mm [ 1.574 in ]
-
产品宽度 : 10 mm [ .393 in ]
使用环境
-
电缆类型 : 同轴
操作/应用
-
无线标准 : 802.11 a/b/g/n/ac/ad/ax、蓝牙、ZigBee 和 Wi-Fi
-
天线环境 : 室内
-
选项 : 连接器已预装
-
方向性 : 全方向
行业标准
-
主要应用 : Wi-Fi
-
无线应用 : Wi-Fi
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋和盒
其他
-
精度级别 : 标准
