3-2098269-8

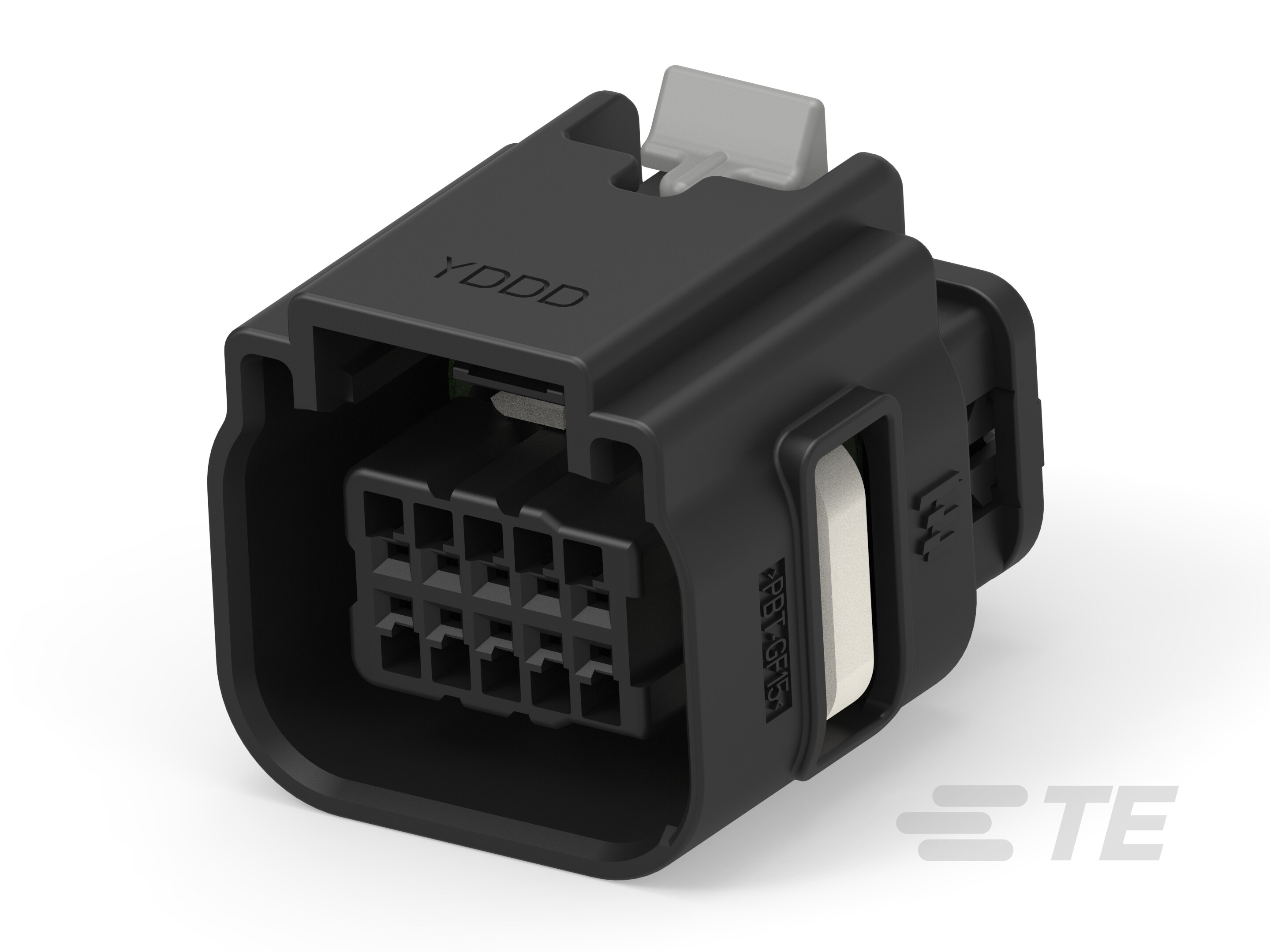

10 Position Housing, Housing for Female Terminals, 2.54 mm [.1 in] Centerline, Sealable, Black, Wire & Cable, Generation Y Connector System
3-2098269-8
10 Position Housing, Housing for Female Terminals, 2.54 mm [.1 in] Centerline, Sealable, Black, Wire & Cable, Generation Y Connector System
-
- Generation Y 连接器系统
- TE 内部编号 3-2098269-8
- TE 内部产品描述 10P Plug Assembly (2x5), Gener
-
位数 : 10
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : .64 mm [ .025 in ]
-
中心线（间距） : 2.54 mm [ .1 in ]
-
可密封 : 是
文档
产品图纸
- PLUG ASSEMBLY, 10 POSITION (2x5), SEALED, GENERATION Y ENG_CD_2098269_B17.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-2098269-8_B.pdf 3D
- 下载查看 ENG_CVM_CVM_3-2098269-8_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-2098269-8_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-2098269-8_B.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-10350_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
空白孔位 : 1
-
位数 : 10
-
行数 : 2
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm
-
对接公端宽度 : .64 mm [ .025 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT 15GF
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器高度 : 26 mm [ 1.02 in ]
-
产品长度 : 31 mm [ 1.22 in ]
-
产品宽度 : 25.3 mm [ 1 in ]
-
行间距 : 2.54 mm [ .1 in ]
包装特性
-
封装方法 : 包装
-
封装数量 : 1
其他
-
可维修 : 是
-
能够保证连接器位置 : 是
