3-1534904-2

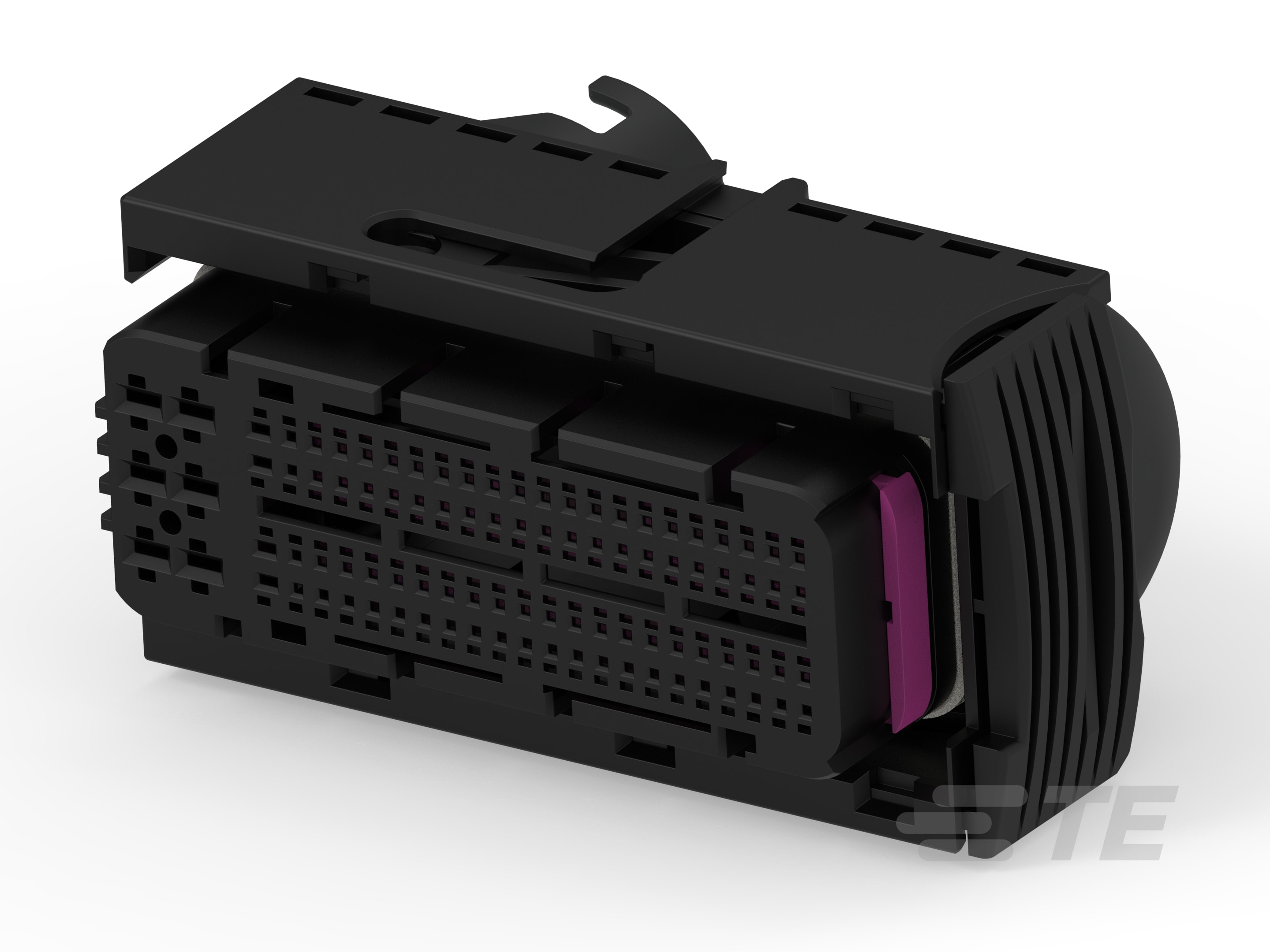

Housing for Female Terminals, Wire-to-Board, 94 Position, .205 in / .098 in [5.2 mm / 2.5 mm] Centerline, Black, Wire & Cable, Micro Power Quadlock

CONNECTOR HSG 94 POS.-3-1534904-2

3-1534904-2

Housing for Female Terminals, Wire-to-Board, 94 Position, .205 in / .098 in [5.2 mm / 2.5 mm] Centerline, Black, Wire & Cable, Micro Power Quadlock

    • AMP
    • Micro Power Quadlock

  • 连接器系统 : 线到板

  • 位数 : 94

  • 连接器和壳体类型 : 母端子护套

  • 中心线（间距） (mm): 2.5, 5.2

  • 中心线（间距） (in): .098, .205

  • 可密封 : 否

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到板

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

  • 主要锁定特性 : 外壳集成

  • 混合型连接器 : 是

结构特性

  • 位数 : 94

  • 行数 : 4

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 母端

  • 端子大小 : .63mm, 1.5mm, 2.8mm

  • 对接公端宽度 (mm): .63, 1.5, 2.8

  • 对接公端宽度 (in): .025, .06, .11

  • 端子额定电流（最大值） (A): 7.5, 15, 30

机械附件

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 中心线（间距） (mm): 2.5, 5.2

  • 中心线（间距） (in): .098, .205

使用环境

  • 工作温度（最大值） : 130 °C [ 266 °F ]

  • 工作温度范围 : -40 – 130 °C [ -40 – 266 °F ]

操作/应用

  • 电路应用 : 电源和信号

其他

  • 能够保证连接器位置 : 否
