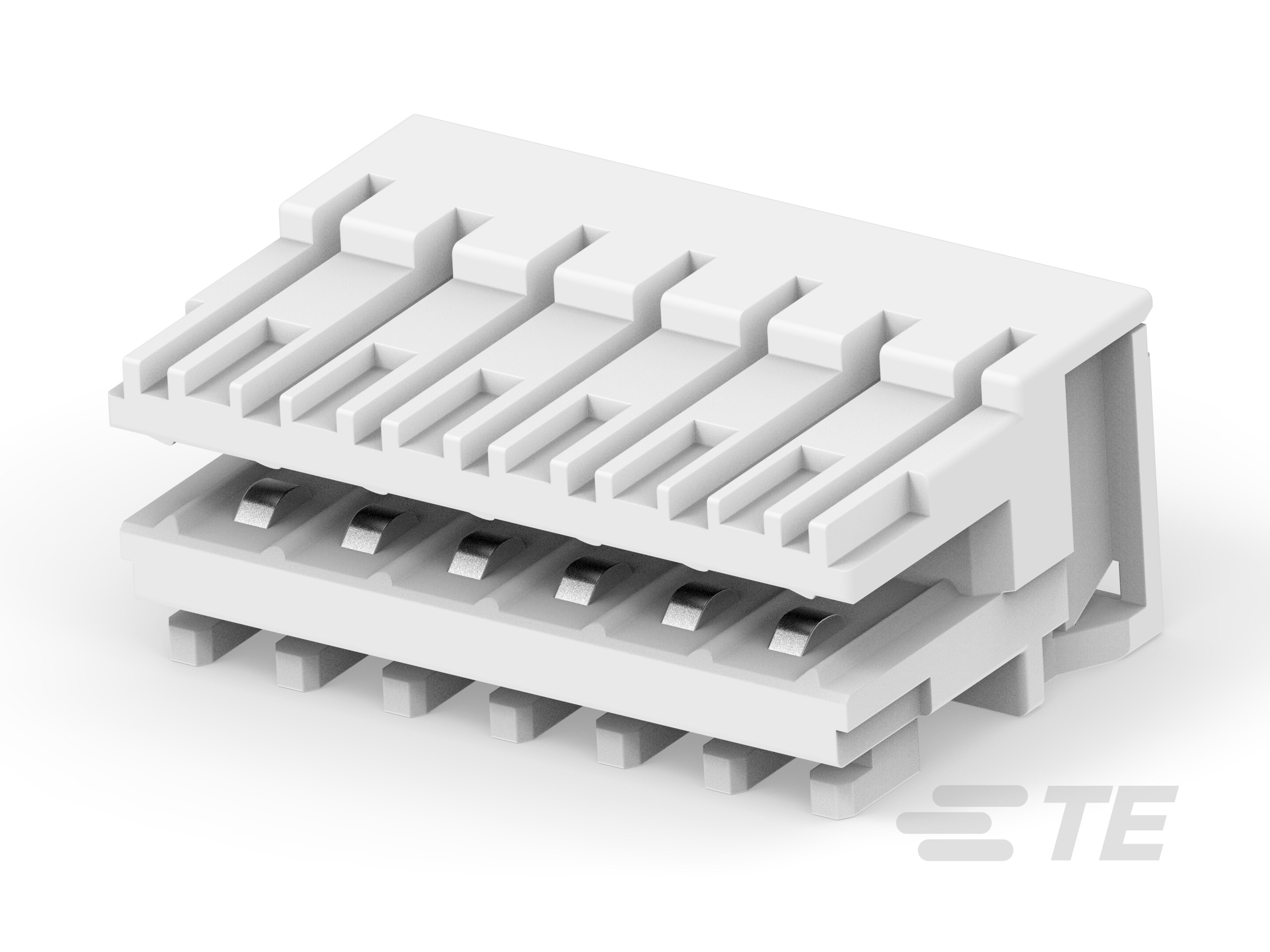

3-1534796-6
Wire-to-Board, 6 Position, 2.5 mm [.098 in] Centerline, Insulation Displacement (IDC), 1 Row, Natural, PA 6 GF, Standard Edge Connectors
3-1534796-6
Wire-to-Board, 6 Position, 2.5 mm [.098 in] Centerline, Insulation Displacement (IDC), 1 Row, Natural, PA 6 GF, Standard Edge Connectors
-
- AMP DUOPLUG
- TE 内部编号 3-1534796-6
- TE 内部产品描述 AMP DUOPLUG MK2 CONNECTOR 6P
-
连接器系统 : 线到板
-
位数 : 6
-
中心线（间距） : 2.5 mm [ .098 in ]
-
线缆端接方法 : 绝缘刺破 (IDC)
-
行数 : 1
文档
产品图纸
- AMP DUOPLUG 2.5 MARK II FEMALE CONNECTOR 2-20 POSITION ENG_CD_1534796_D94.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-1534796-6_A.pdf 3D
- 下载查看 ENG_CVM_CVM_3-1534796-6_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-1534796-6_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-1534796-6_A.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-18467-1_C11.pdf 英文版本
- 产品规格 ENG_SS_108-18785_B5.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
结构特性
-
与线缆类型兼容 : 分离式导线
-
卡进入方式 : 侧
-
位数 : 6
-
行数 : 1
-
连接器端子负载状态 : 满载
-
PCB 安装方向 : 直角
壳体特性
-
壳体入口配置 : 两端开口
-
中心线（间距） : 2.5 mm [ .098 in ]
-
外壳材料 : PA 6 GF
行业标准
-
UL 阻燃性等级 : UL 94V-2
-
灼热丝额定值 : GWEPT 750°C（无火焰）
接触件特性
-
端子类型 : 插座
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜锡
-
端子接触部电镀材料 : 锡
-
端子接合区域电镀材料厚度 (µm): 3 – 6
-
壳体内的端子定位力 : 带有
-
端子额定电流（最大值） (A): 2
机械附件
-
PCB 安装对准 : 不带
-
接合对准 : 不带
-
接合固定 : 不带
-
壳体内的端子定位器类型 : 锁定枪
-
PCB 安装固定 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
尺寸
-
线径 (AWG): 24 – 22
-
线径 (mm²): .22 – .35
-
连接器高度 : 7.3 mm [ .287 in ]
-
PCB 厚度（建议） : 1.5 mm [ .059 in ]
-
兼容的绝缘直径范围 : 1.2 – 1.6 mm [ .047 – .063 in ]
包装特性
-
封装方法 : Tray
-
封装数量 : 2156
电气特征
-
工作电压 (VAC): 250, 50
产品类型特性
-
连接器系统 : 线到板
-
连接器和壳体类型 : 母端
-
连接器和端子端接到 : 印刷电路板
主体特性
-
主要产品颜色 : 土黄色
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
使用环境
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
电路应用 : Signal
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
