产品功能与特性
全选
产品类型特性
-

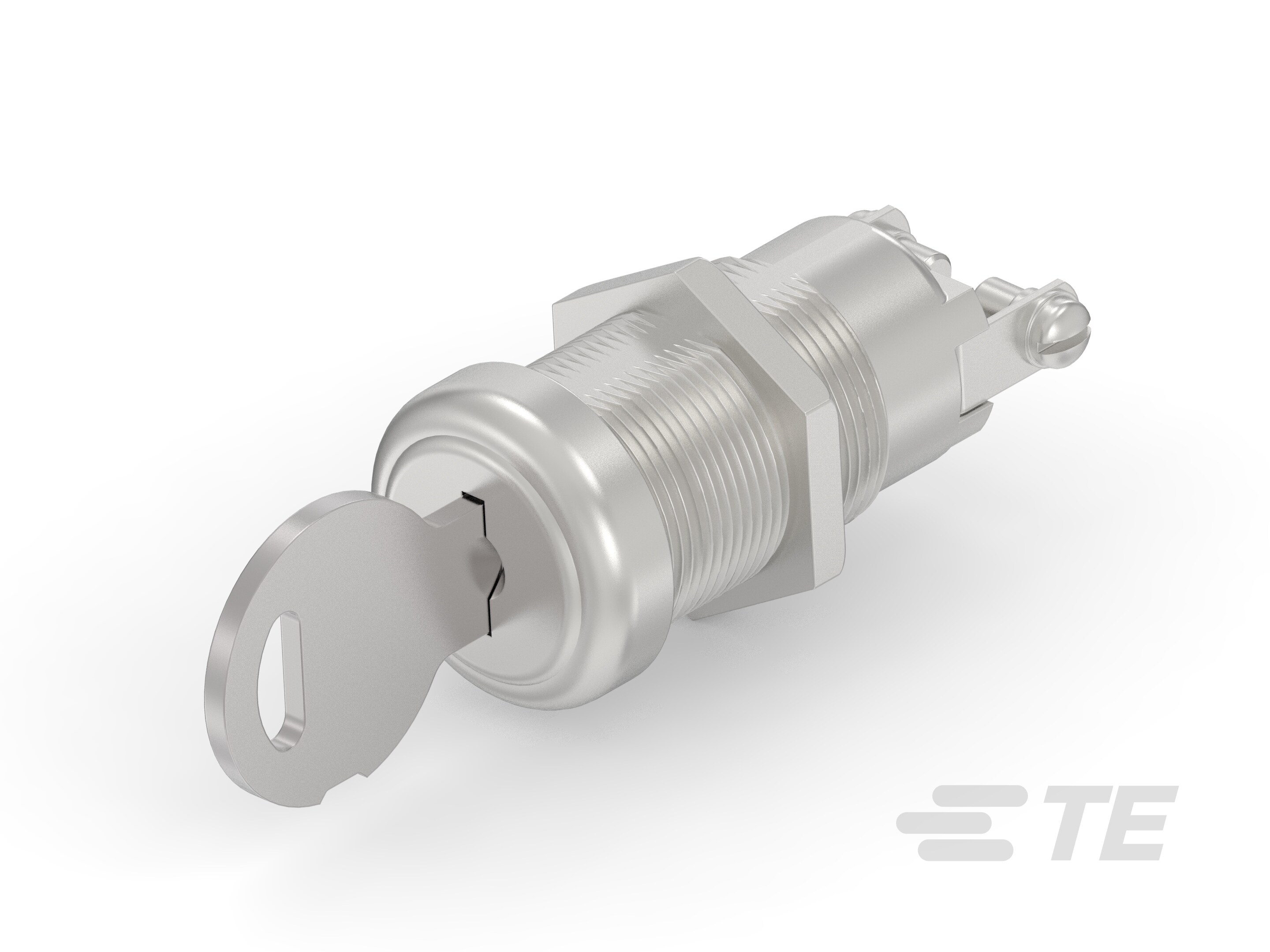

开关类型 : 键锁开关
-
开关连接类型 : 螺丝
-
框架材料 : 抛光铬
结构特性
-
位数 : 2
-
配置（极掷） : 单极 - 单掷
-
操作功能 : 位置 1 开 | 位置 2 关
-
面板切口尺寸 : 19.3 x 17.7 mm [ .76 x .64 in ]
电气特征
-
介质耐压（最大值） (VAC): 1000
-
触点额定电流 (A): 5 | 15
-
接触电阻 (mΩ): 50
-
工作电压 (VDC): 24
-
工作电压 (VAC): 115
主体特性
-
主体材料 : 锌合金
-
重要变化 : 25 标准
-
致动器材料 : 黄铜
-
致动器行程 : 90°
接触件特性
-
端子表面涂层 : 银
机械附件
-
产品安装类型 : 面板安装
壳体特性
-
圆柱材料 : 锌合金
-
拔下钥匙 : 位置 2
使用环境
-
工作温度（最大值） (°C): 85
-
油密 : 否
操作/应用
-
耐用性等级 (Cycles): 20000
其他
-
焊接类型 : 手
