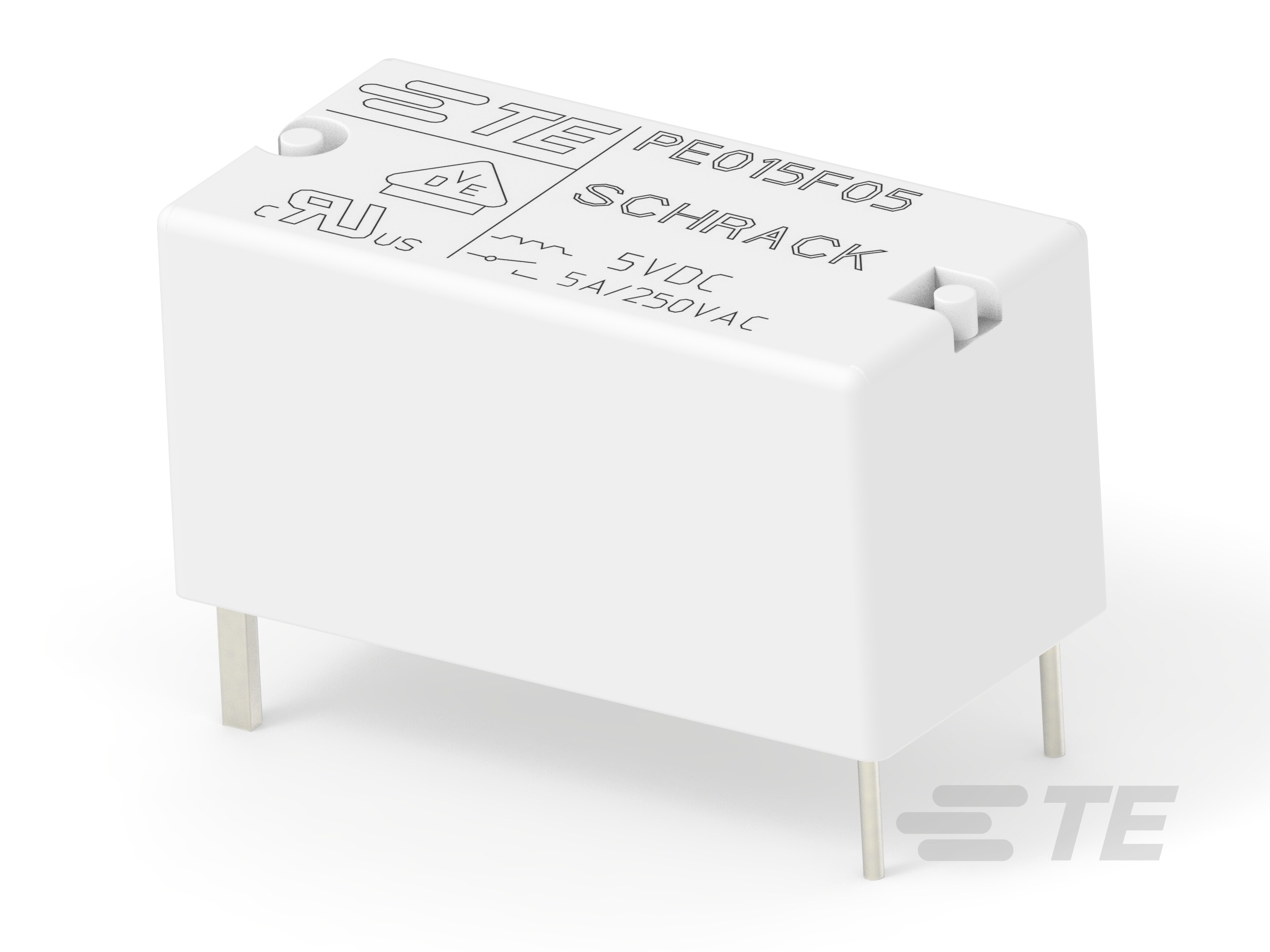

3-1415542-4

General Purpose Power Relay, DC, Bistable, 1 Coil, Polarized, 1 Form C SPDT-CO, 5 A Contact Rating, 5 VDC Coil Voltage, 250 VAC Contact Voltage

PE015F05-3-1415542-4

3-1415542-4

General Purpose Power Relay, DC, Bistable, 1 Coil, Polarized, 1 Form C SPDT-CO, 5 A Contact Rating, 5 VDC Coil Voltage, 250 VAC Contact Voltage

    • SCHRACK
  • TE 内部编号 3-1415542-4
  • TE 内部产品描述 PE015F05
  • 别名 ID PE015F05

  • 继电器和接触器类型 : 通用功率继电器

  • 线圈励磁系统 : 双稳态、1 个线圈、已极化

  • 端子排列方式 : 1 Form C SPDT-CO

  • 电流类型 : DC

  • 触点额定电流 (A): 5

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 通用功率继电器

结构特性

  • 端子极数 : 1

  • 端子排列方式 : 1 Form C SPDT-CO

电气特征

  • 线圈电阻 (Ω): 125

  • 端子开关电压（最大值） (VAC): 400

  • 触点额定电流 (A): 5

  • 线圈电压额定值 (VDC): 5

  • 端子电压额定值 (VAC): 250

  • 线圈功率额定值（直流） (W): .2

  • 端子和线圈间绝缘初始电介质 (Vrms): 4000

主体特性

  • 外壳类型 : 支持抗焊剂自动焊接

接触件特性

  • 端子材料 : AgNi90/10

  • 端子电镀材料 : 金

端接特性

  • 干线端接和连接类型 : 焊针

  • 线圈端接和连接类型 : 焊针

机械附件

  • 产品安装类型 : 板安装

尺寸

  • 产品高度 : 10 mm [ .393 in ]

  • 产品长度 : 20 mm [ .787 in ]

  • 产品宽度 : 10 mm [ .394 in ]

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

  • 环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

  • 焊接工艺 : 支持波峰焊接

  • 线圈励磁系统 : 双稳态、1 个线圈、已极化

  • 电流类型 : DC

包装特性

  • 封装方法 : 纸箱和纸管

其他

  • 端子电流类 (A): >2 – ≤5

  • 线圈功率额定值类 (W): >.15 – ≤.2

  • 高度类（机械） : >7 – ≤11 mm [ >.276 – ≤.433 in ]

  • 长度类（机械） : >16 – ≤22 mm [ >.63 – ≤.866 in ]

  • 宽度类（机械） : >7 – ≤11 mm [ >.276 – ≤.433 in ]
